МТР-8Н Восьмиканальний терморегулятор

Про компанію

Як оформити замовлення?Гарантія і сервіс Доставка Про нас Контакти Дилери Наші клієнти Декларації ТР

Завантаження

Галузеві рішення Настанови по експлуатації Інформація по Weintek Програмне забезпечення Методики калібрування

Головна Регулятори (ПІД, ON/OFF) Багатоканальні ПІД регулятори:

Восьмиканальний терморегулятор

від

17 778 ₴

з ПДВ

Оберіть модифікацію та заповніть код замовлення

Усі характеристики

Тільки відмінності

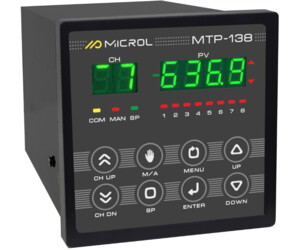

МТР-138

МТР-8

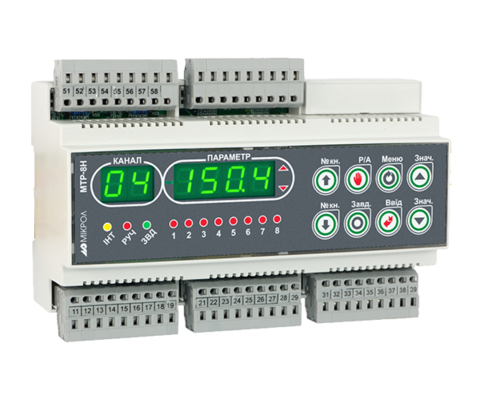

МТР-8Н

Загальна інформація:

Тип регулювання:

Двопозиційний (ON/OFF)
Трипозиційний
Аналоговий ПІД регулятор
Імпульсний ПІД регулятор
ШІМ ПІД регулятор

Кількість незалежних регуляторів:

Додаткові функції:

Сигналізатор
Перетворювач
Математичні функції

Сигналізатор
Перетворювач
Математичні функції
Підтримка модуля розширення

Аналогові вхідні сигнали:Кількість аналогових входів:
8
 груповий вхід
8
 груповий вхід
8
 груповий вхід
Тип входу:
уніфіковані: пасивний
термоопір: трьохпровідне підключення
уніфіковані: пасивний
термоопір: трьохпровідне підключення
уніфіковані: пасивний
термоопір: трьохпровідне підключення
Типи вхідних давачів та сигналів:
0-5 мА , 0-20 мА , 4-20 мА
 0-75 мВ, 0-1 В, 0-10 В
 ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt1000
 ТХА (K), ТХК (L), ТЖК (J), ТПП 10 (S), ТПР (B), ТМКн (T), ТВР -1(A-1)
 0-1000 Ом
0-5 мА , 0-20 мА , 4-20 мА
 0-75 мВ, 0-1 В, 0-10 В
 ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
 ТХА (K), ТХК (L), ТЖК (J), ТПП 10 (S), ТПР (B), ТМКн (T), ТВР -1(A-1)
0-5 мА , 0-20 мА , 4-20 мА
 0-75 мВ, 0-1 В, 0-10 В
 ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100
 ТХА (K), ТХК (L), ТЖК (J), ТПП 10 (S), ТПР (B), ТМКн (T), ТВР -1(A-1)
Межа основної зведеної похибки вимірювання:
≤ 0.2
≤ 0.2
≤ 0.2
Час опитування входу:
до 0.1
до 0.1
до 0.1
Гальванічна ізоляція:
• Групова. Входи ізольовані від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Групова. Входи ізольовані від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Групова. Входи ізольовані від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
Перехід на інший тип давача:
Можлива користувачем, потребує калібрування
 Груповий вхід, один тип на всі входи
Можлива користувачем, потребує калібрування
 Груповий вхід, один тип на всі входи
Можлива користувачем, потребує калібрування
 Груповий вхід, один тип на всі входи

Дискретні вхідні сигнали:

Кількість дискретних входів:

Не комплектується

• Базова модель: Не комплектується
• З модулем розширення: до 16

Рівні сигналів спрацювання:

Не комплектується

• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО: 18-30 В

Споживання входу:

Не комплектується

≤ 10 мА

Аналогові вихідні сигнали:

Кількість виходів:

до 4 (опція)

• Базова модель: 1
• З модулем розширення: до 4

Тип виходу:

активний

Діапазони можливих вихідних сигналів:

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм

Межа основної зведеної похибки формування вихідного сигналу:

≤ 0.2 %

• Базова модель: ≤ 0.2 %
• З модулем розширення: ±0,4 %

Дискретні вихідні сигнали:

Кількість дискретних виходів:

• Базова модель: 8
• З модулем розширення: до 24

Типи дискретних виходів:

• NPN Транзистор: до 40В, 100мА
• Замикаюче реле: до 230В, 5А

• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А
• Твердотільне реле: до 60В, 1.0АAC/ADC
• Оптосимістор: 600В, то 50мА

Інтерфейси:

Інтерфейс обміну даними:

RS-485

Протокол обміну даних:

Modbus RTU

Індикація:

Тип індикації:

Семисегментна, цифрова

Точність індикації:

Чотири розряди

Електричні дані:Напруга живлення:
Змінного струму: 230 В
 Постійного струму: 24 В
Змінного струму: 230 В
 Постійного струму: 24 В
Змінного струму: 230 В
 Постійного струму: 24 В
Споживана потужність:
Змінного струму: не більше 5.8 ВА
 Постійного струму:  не більше 250 мА
Змінного струму: не більше 8.5 ВА
 Постійного струму:  не більше 250 мА
Змінного струму: не більше 8.5 ВА
 Постійного струму:  не більше 250 мА
Наявність вбудованого джерела живлення входів:
Не комплектується
Не комплектується
Не комплектується
Енергонезалежна пам'ять:
Так, EEPROM
Так, EEPROM
Так, EEPROM
Гальванічна розв'язка:
• Всі вузли приладу ізольовані один від одного. Групова ізоляція входів.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В
• Всі вузли приладу ізольовані один від одного. Групова ізоляція входів.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В
• Всі вузли приладу ізольовані один від одного. Групова ізоляція входів.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В

Корпус:

Тип монтажу:

Щитовий

DIN-рейку

Розмір корпусу (ВхШхГ):

96х96х135 мм

110х160х58 мм

Маса, не більше:

не більше 1,0 кг

не більше 0,5 кг

Ступінь захисту:

IP30

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

Документація

МТР-8Н

UA Настанова щодо експлуатування МТР-8Н , v.1.05 3.88 MB PDF

Програмне забезпечення

Інсталяція MIK-Configurator:

UA Інсталяційний архів, v3.026 130.67 MB ZIP

Настанова щодо експлуатування MIK-Configurator:

UA Настанова щодо експлуатування 1.46 MB PDF
