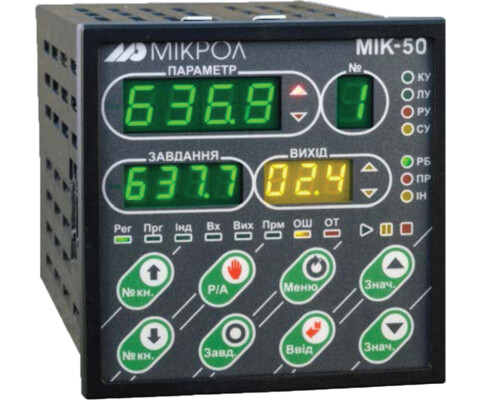

- Програмований логічний контролер
МІК-50-16
МІК-50-17
МІК-50-26
МІК-50-27
Модуль розширення:
Не підтримується
Не підтримується
Не підтримується
Не підтримується
Кількість аналогових входів:
4
4
8
8
Типи вхідних давачів та сигналів:
• Уніфіковані: 0-5мА, 0(4)-20мА, 0-10В
• Напруга: 0-50мВ, 0-200мВ, 0-1В
• Термоперетворювачі опору: ТСП(50П, 100П, гр.21, Pt100, Pt500, Pt1000), ТСМ(50М, 100М, гр.23)
• Термопари: ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E)
• Уніфіковані: 0-5мА, 0(4)-20мА, 0-10В
• Напруга: 0-50мВ, 0-200мВ, 0-1В
• Термоперетворювачі опору: ТСП(50П, 100П, гр.21, Pt100, Pt500, Pt1000), ТСМ(50М, 100М, гр.23)
• Термопари: ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E)
• Уніфіковані: 0-5мА, 0(4)-20мА, 0-10В
• Уніфіковані: 0-5мА, 0(4)-20мА, 0-10В
Межа основної зведеної похибки вимірювання:
± 0,2 %
± 0,2 %
± 0,2 %
± 0,2 %
Час опитування входу:
0.1 секунда
0.1 секунда
0.1 секунда
0.1 секунда
Гальванічна ізоляція:
• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Групова. Група виходів ізольована від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Групова. Група виходів ізольована від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
Кількість аналогових виходів:
2
1
1
Відсутні
Типи вихідних аналогових сигналів:
• Уніфіковані: 0-5 мА , 0(4)-20 мА, 0-10В
• Уніфіковані: 0-5 мА , 0(4)-20 мА, 0-10В
• Уніфіковані: 0-5 мА , 0(4)-20 мА, 0-10В
Відсутні
Межа основної зведеної похибки формування вихідного сигналу:
АО1: ±0,2 %
АО2: ±0,4 %
АО1: ±0,2 %
АО1: ±0,2 %
Відсутні
Гальванічна ізоляція:
• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
Відсутні
Кількість дискретних входів:
3
2
3
2
Рівні сигналів спрацювання:
• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО: 18-30 В
• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО: 18-30 В
• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО: 18-30 В
• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО: 18-30 В
Споживання входу:
≤ 10 мА
≤ 10 мА
≤ 10 мА
≤ 10 мА
Гальванічна ізоляція:
• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
Кількість дискретних виходів:
5
4
5
4
Типи виходів:
• Транзистор ОК: до 40В, 100мА
• Замикаюче реле: до 220В, 5А
• Транзистор ОК: до 40В, 100мА
• Перемикаюче реле (DO1, DO2): до 220В, 8А
• Твердотільне реле (DO1 - DO4): до 60В, 1.0АAC/ADC
• Замикаюче реле (DO3, DO4): до 220В, 5А
• Транзистор ОК: до 40В, 100мА
• Замикаюче реле: до 220В, 5А
• Транзистор ОК: до 40В, 100мА
• Перемикаюче реле (DO1, DO2): до 220В, 8А
• Твердотільне реле (DO1 - DO4): до 60В, 1.0АAC/ADC
• Замикаюче реле (DO3, DO4): до 220В, 5А
Гальванічна ізоляція:
• Групова. Група виходів ізольована від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Групова. Група виходів ізольована від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Повна. Група виходів ізольована від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
Тип індикації:
Семисегментна, чотирирозрядна
Семисегментна, чотирирозрядна
Семисегментна, чотирирозрядна
Семисегментна, чотирирозрядна
Точність індикації:
± 0,01 %
± 0,01 %
± 0,01 %
± 0,01 %
Тип інтерфейсу:
RS-485
RS-485
RS-485
RS-485
Протокол обміну даних:
Modbus-RTU (режим Slave)
Modbus-RTU (режим Slave)
Modbus-RTU (режим Slave)
Modbus-RTU (режим Slave)
Максимальна довжина лінії в межах одного сегмента мережі:
до 1200 метрів
до 1200 метрів
до 1200 метрів
до 1200 метрів
Гальванічна розв'язка:
• Повна. Інтерфейс ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Повна. Інтерфейс ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Повна. Інтерфейс ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Повна. Інтерфейс ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
Тип монтажу:
Щитовий
Щитовий
Щитовий
Щитовий
Розмір корпусу (ВхШхГ):
96х96х186 мм
96х96х186 мм
96х96х186 мм
96х96х186 мм
Монтажна глибина:
190 мм
190 мм
190 мм
190 мм
Маса, не більше:
1.0 кг
1.0 кг
1.0 кг
1.0 кг
Ступінь захисту:
IP30
IP30
IP30
IP30
Напруга живлення:
• Змінного струму: ~ 230 (+22 В, -33 В) (50 ± 1) Гц
• Постійного струму: 24±4 В
• Змінного струму: ~ 230 (+22 В, -33 В) (50 ± 1) Гц
• Постійного струму: 24±4 В
• Змінного струму: ~ 230 (+22 В, -33 В) (50 ± 1) Гц
• Постійного струму: 24±4 В
• Змінного струму: ~ 230 (+22 В, -33 В) (50 ± 1) Гц
• Постійного струму: 24±4 В
Споживана потужність:
• Змінного струму: 13 В·А
• Постійного струму: не більше 350 мА
• Змінного струму: 13 В·А
• Постійного струму: не більше 350 мА
• Змінного струму: 13 В·А
• Постійного струму: не більше 350 мА
• Змінного струму: 13 В·А
• Постійного струму: не більше 350 мА
Температура навколишнього середовища:
від -40 °С до +70 °С
від -40 °С до +70 °С
від -40 °С до +70 °С
від -40 °С до +70 °С
Приміщення використання:
закрите вибухо-, пожежобезпечне
закрите вибухо-, пожежобезпечне
закрите вибухо-, пожежобезпечне
закрите вибухо-, пожежобезпечне
Вібрація:
з частотою до 60 Гц з амплітудою до 0,1 мм
з частотою до 60 Гц з амплітудою до 0,1 мм
з частотою до 60 Гц з амплітудою до 0,1 мм
з частотою до 60 Гц з амплітудою до 0,1 мм
Атмосферний тиск:
від 84 до 106,7 кПа
від 84 до 106,7 кПа
від 84 до 106,7 кПа
від 84 до 106,7 кПа
