Головна Нормуючі перетворювачі Сигналів термодавачів, аналогові:

- Блок перетворення сигналів термоопорів, двоканальний

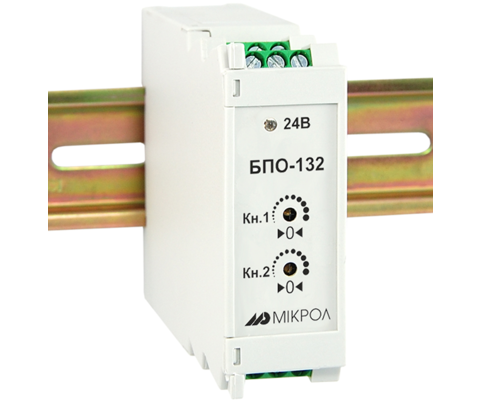

БПО-132 - Блок перетворення сигналів термоопорів, двоканальний

Оберіть модифікацію:

Код замовлення:

БПО-132
D
Тип давача, який підключається:
С
Умовне позначення номінальної статичної характеристики перетворення:
W
Номінальне значення відносини W100 вхідного сигналу:
N
Початкове значення вимірюваної температури:
K
Кінцеве значення вимірюваної температури:
T
Тип вихідного сигналу:

Кількість:

Доступний для замовлення

📌 Призначення:
Блок призначений для перетворення сигналів від термоперетворювачів опору (ТСМ 50М, ТСМ 100М, ТСМ 23 гр., Cu 50, Cu 100, ТСП 50П, ТСП 100П, ТСП 21 гр., Pt 50, Pt 100, Pt 500, Pt 1000) у стандартні уніфіковані аналогові сигнали:

  • 🔌 Струму: 4…20 мА, 0…20 мА, 0…5 мА
  • 🔋 Напруги: 0…10 В

Забезпечує 🛡 гальванічну ізоляцію між вхідними, вихідними колами та колом живлення для підвищення завадостійкості та електробезпеки.

⚙️ Основні характеристики:

  • Кількість каналів: два незалежних канали вимірювання та перетворення.
  • Підключення давачів: трипровідна схема підключення термоперетворювачів опору.
  • Діапазони вимірюваних температур:
    • для мідних термоперетворювачів: –200…+200 °С
    • для платинових термоперетворювачів: –200…+850 °С (залежно від типу давача)
  • Вихідні сигнали: уніфіковані аналогові сигнали струму або напруги з високою стабільністю та точністю.
  • Живлення: 18…30 В DC.
  • Клемники: гвинтові для надійного підключення.
  • Гальванічна розв’язка: забезпечує електробезпеку та захист від перешкод між усіма електричними колами.

🔍 Функціональні особливості

  • Лінійне перетворення сигналу термоперетворювача у відповідний вихідний уніфікований сигнал.
  • Підвищена точність вимірювання за рахунок компенсації опору проводів (трипровідна схема).
  • Можливість використання у промислових системах керування, вимірювання та сигналізації.
  • Надійна робота в умовах промислових завад.
Входи:
  • к-сть: 2
  • ТСМ, ТСП, Pt
  • трипровідне підключення.
Виходи:
  • к-сть: 2
  • активний
  • 0-5мА, 0(4)-20мА, 0-10В.
Живлення:
  • = 24 B, 110мA.
Продавець

від

4 398 ₴

з ПДВ

Оберіть модифікацію та заповніть код замовлення

БПО-132

БПО-432

Вхідні сигнали:

Кількість входів:

2

2

Тип входу:

Трипровідне підключення:

Трипровідне підключення:

Діапазони можливих вхідних сигналів:

ТСМ 50М, ТСМ 100М, ТСМ 23гр., ТСП 50П, ТСП 100П, ТСП 21гр., Pt50, Pt100

ТСМ 50М, ТСМ 100М, ТСМ 23гр., ТСП 50П, ТСП 100П, ТСП 21гр., Pt50, Pt100

Межа основної зведеної похибки вимірювання:

± 0,25 %

± 0,25 %

Період вимірювання та перетворення:

0,01 секунда

0,01 секунда

Аналогові вихідні сигнали:

Кількість виходів:

2

2

Тип виходу:

активний

пасивний, токова петля

Діапазони можливих вихідних сигналів:

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R ≤ 500 Ом
від 4 мА до 20 мА / R≤500 Ом
від 0 до 10 В / R≥10000 Ом

від 4 мА до 20 мА / R≤500 Ом

Дискретні вихідні сигнали:

Наявність дискретних виходів:

Ні

Ні

Кількість дискретних виходів:

не комплектується

не комплектується

Типи дискретних виходів:

не комплектується

не комплектується

Інтерфейси:

Інтерфейс обміну даними:

не комплектується

не комплектується

Протокол обміну даних:

не комплектується

не комплектується

Індикація:

Цифрова індикація:

Ні

Ні

Електричні дані:

Напруга живлення:

Постійного струму: 24 В

Токова петля, 24В

Споживана потужність:

Постійного струму: не більше 110 мА

не більше 20 мА (канал)

Енергонезалежна пам'ять:

не комплектується

не комплектується

Гальванічна розв'язка:

• Входи і виходи не ізольовані між собою, але ізольовані від ланцюга живлення
• Напруга гальванічної розв'язки не менше 500 В.

• Канали ізольовані між собою. Вхід не ізольований від виходу.
• Напруга гальванічної розв'язки не менше 500 В.

Корпус:

Тип монтажу:

на DIN-рейку

на DIN-рейку

Розмір корпусу (ВхШхГ):

76х26х115 мм

76х26х115

Маса, не більше:

0,1 кг

0,13 кг

Ступінь захисту:

IP20

IP20

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С
Документація

БПО-132

UA Настанова щодо експлуатування БПО-132, v 1.01 799.54 KB PDF
