Індикатор - вимірювач технологічних параметрів

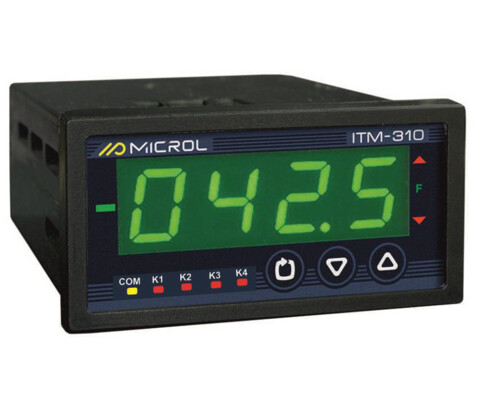

ІТМ-310 Індикатор - вимірювач технологічних параметрів

Оберіть модифікацію:

Код замовлення:

ІТМ-310
AA
Тип вхідного сигналу:
Ga
Живлення пасивних давачів 0(4)-20mA:
CC
Код вихідного аналогового сигналу:
DD
Тип вихідних дискретних сигналів:
R
Наявність інтерфейсу RS-485:
U
Напруга живлення:

Кількість:

Доступний для замовлення

ІТМ-310 - промисловий одноканальний індикатор - вимірювач, призначений для вимірювання температури, тиску, вологості, витрати, рівня та інших фізичних величин у різних галузях промисловості (залежно від давача, який підключається).

Функціональні можливості:

  • вимірювання температури або інших фізичних величин (тиску, вологості, витрати, рівня тощо) за допомогою датчиків з уніфікованим вихідним сигналом струму або напруги. Зміна на іниший тип давача не потребує калібрування;
  • окремий вимірювальний вхід компенсації холодного спаю термопар;
  • цифрова фільтрація та корекція вхідного сигналу;
  • масштабування шкали кожного входу;
  • функція сигналізації про вихід вимірювального параметра за встановлені межі, з спрацюванням дискретних виходів;
  • лінійне перетворення вхідного сигналу у вихідний аналоговий сигнал уніфікованого типу;
  • індикація виміряного значення, на 4-х розрядному, 7-и сегментному дисплеї;
  • можливість включення до системи диспетчеризації та передачі даних на верхній рівень за інтерфейсом RS-485 (режим Slave).
Вхідний сигнал:
  • к-сть: 1
  • уніфіковані сигнали
  • напруга
  • термоперетворювачі опору
  • термопари
Аналоговий вихід (опція):
  • к-сть: 1
  • уніфіковані сигнали
Дискретні вихода (опція):
  • к-сть: до 4
  • транзистор ОК: до 40В, 100мА
  • замикаючі реле: до 230В, 5А.
Інтерфейси:
  • USB (конфігурування)
  • RS-485
  • протокол Modbus RTU
Живлення:
  • ~ 100 В до ~ 242 В, 4 ВA
  • = 18 В до 36 В, 200 мА
Монтаж:
  • щитовий
  • 48х96х106 мм
Продавець

від

6 936

з ПДВ

Оберіть модифікацію та заповніть код замовлення

ІТМ-310

ІТМ-310A

ІТМ-311

ІТМ-311В

Загальна інформація:

Тип приладу:

Технологічний індикатор

Технологічний індикатор

Технологічний індикатор

Технологічний індикатор

Додаткові функції:

Перетворення вхідного сигналу
Сигналізація
Інтегрування

Перетворення вхідного сигналу
Сигналізація
Інтегрування

Перетворення вхідного сигналу
Сигналізація
Інтегрування

Перетворення вхідного сигналу
Сигналізація
Інтегрування

Аналогові вхідні сигнали:

Кількість аналогових входів:

1

1

1

1

Типи вхідних давачів та сигналів:

0-5 мА , 0-20 мА , 4-20 мА , -5-5 мА , -20-20 мА
0-10 В , 0-100 мВ , -10-10 В , -100-100 мВ
ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
ТХА (K), ТХК (L), ТНН (N), ТЖК (J), ТПП 10 (S), ТПП (R), ТПР (B), ТМКн (T), ТХКн (E), ТВР -1(A-1), ТВР -2(A-2), ТВР -3(A-3)
0-150 Ом , 0-300 Ом , 0-1200 Ом , 0-2500 Ом
NTC (0-1кОм, 0-3кОм, 0-5кОм, 0-10кОм)

0-5 мА , 0-20 мА , 4-20 мА , -5-5 мА , -20-20 мА
0-10 В , 0-100 мВ , -10-10 В , -100-100 мВ
ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
ТХА (K), ТХК (L), ТНН (N), ТЖК (J), ТПП 10 (S), ТПП (R), ТПР (B), ТМКн (T), ТХКн (E), ТВР -1(A-1), ТВР -2(A-2), ТВР -3(A-3)
0-150 Ом , 0-300 Ом , 0-1200 Ом , 0-2500 Ом
NTC (0-1кОм, 0-3кОм, 0-5кОм, 0-10кОм)

0-5 мА , 0-20 мА , 4-20 мА , -5-5 мА , -20-20 мА
0-10 В , 0-100 мВ , -10-10 В , -100-100 мВ
ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
ТХА (K), ТХК (L), ТНН (N), ТЖК (J), ТПП 10 (S), ТПП (R), ТПР (B), ТМКн (T), ТХКн (E), ТВР -1(A-1), ТВР -2(A-2), ТВР -3(A-3)
0-150 Ом , 0-300 Ом , 0-1200 Ом , 0-2500 Ом
NTC (0-1кОм, 0-3кОм, 0-5кОм, 0-10кОм)

0-5 мА , 0-20 мА , 4-20 мА , -5-5 мА , -20-20 мА
0-10 В , 0-100 мВ , -10-10 В , -100-100 мВ
ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
ТХА (K), ТХК (L), ТНН (N), ТЖК (J), ТПП 10 (S), ТПП (R), ТПР (B), ТМКн (T), ТХКн (E), ТВР -1(A-1), ТВР -2(A-2), ТВР -3(A-3)
0-150 Ом , 0-300 Ом , 0-1200 Ом , 0-2500 Ом
NTC (0-1кОм, 0-3кОм, 0-5кОм, 0-10кОм)

Межа основної зведеної похибки вимірювання:

≤ 0.2 %
≤ 0.4 % (при переході на інший тип давача, без калібрування)

≤ 0.2 %
≤ 0.4 % (при переході на інший тип давача, без калібрування)

≤ 0.2 %
≤ 0.4 % (при переході на інший тип давача, без калібрування)

≤ 0.2 %
≤ 0.4 % (при переході на інший тип давача, без калібрування)

Час опитування входу:

до 0.1 секунди

до 0.1 секунди

до 0.1 секунди

до 0.1 секунди

Гальванічна ізоляція:

• Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

Перехід на інший тип давача:

Перехід на інший тип давача, можливий користувачем. Без необхідності калібрування.

Перехід на інший тип давача, можливий користувачем. Без необхідності калібрування.

Перехід на інший тип давача, можливий користувачем. Без необхідності калібрування.

Перехід на інший тип давача, можливий користувачем. Без необхідності калібрування.

Дискретні вхідні сигнали:

Кількість дискретних входів:

1

1

1

1

Рівні сигналів спрацювання:

• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО 18-30 В

• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО 18-30 В

• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО 18-30 В

• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО 18-30 В

Споживання входу:

≤ 10 мА

≤ 10 мА

≤ 10 мА

≤ 10 мА

Аналогові вихідні сигнали:

Кількість виходів:

1 (опція)

1 (опція)

1 (опція)

1 (опція)

Тип виходу:

активний

активний

активний

активний

Діапазони можливих вихідних сигналів:

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм

Межа основної зведеної похибки формування вихідного сигналу:

≤ 0.2 %

≤ 0.2 %

≤ 0.2 %

≤ 0.2 %

Дискретні вихідні сигнали:

Кількість дискретних виходів:

2 (опція)
4 (опція)

2 (опція)
4 (опція)

2 (опція)
4 (опція)

2 (опція)
4 (опція)

Типи дискретних виходів:

• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А (при умові замовлення 2Р)
• Замикаючі реле: до 230В, 5А (при умові замовлення 4Р)

• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А (при умові замовлення 2Р)
• Замикаючі реле: до 230В, 5А (при умові замовлення 4Р)

• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А (при умові замовлення 2Р)
• Замикаючі реле: до 230В, 5А (при умові замовлення 4Р)

• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А (при умові замовлення 2Р)
• Замикаючі реле: до 230В, 5А (при умові замовлення 4Р)

Інтерфейси:

Інтерфейс обміну даними:

RS-485
USB

RS-485
USB

RS-485
USB

RS-485
USB

Протокол обміну даних:

Modbus RTU

Modbus RTU

Modbus RTU

Modbus RTU

Індикація:

Тип індикації:

Семисегментна, цифрова

Семисегментна, цифрова

Семисегментна, цифрова
Лінійний індикатор, барграф

Семисегментна, цифрова
Лінійний індикатор, барграф

Точність індикації:

Чотири розряди

Шість розрядів

Чотири розряди

Чотири розряди

Електричні дані:

Напруга живлення:

Змінного струму: 230 В
Постійного струму: 24 В

Змінного струму: 230 В
Постійного струму: 24 В

Змінного струму: 230 В
Постійного струму: 24 В

Змінного струму: 230 В
Постійного струму: 24 В

Споживана потужність:

Постійного струму: не більше 200 мА
Змінного струму: не більше 4 ВА

Постійного струму: не більше 200 мА
Змінного струму: не більше 4 ВА

Постійного струму: не більше 250 мА
Змінного струму: не більше 4 ВА

Постійного струму: не більше 250 мА
Змінного струму: не більше 4 ВА

Наявність вбудованого джерела живлення входів:

Так, опція, при умові замовлення
= 24 В, 25 мА

Так, опція, при умові замовлення
= 24 В, 25 мА

Так, опція, при умові замовлення
= 24 В, 25 мА

Так, опція, при умові замовлення
= 24 В, 25 мА

Енергонезалежна пам'ять:

Так, EEPROM

Так, EEPROM

Так, EEPROM

Так, EEPROM

Гальванічна розв'язка:

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В

Корпус:

Тип монтажу:

Щитовий

Щитовий

Щитовий

Щитовий

Розмір корпусу (ВхШхГ):

48х96х106 мм

48х96х106 мм

48х96х106 мм

96х48х106 мм

Маса, не більше:

не більше 0,25 кг

не більше 0,25 кг

не більше 0,25 кг

не більше 0,25 кг

Ступінь захисту:

IP30

IP30

IP30

IP30

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С

від -40 °С до +70 °С

від -40 °С до +70 °С
