Головна Нормуючі перетворювачі Сигналів термометрів опору, аналогові:

- Блок перетворення сигналів термоопорів з гальванічною розв'язкою

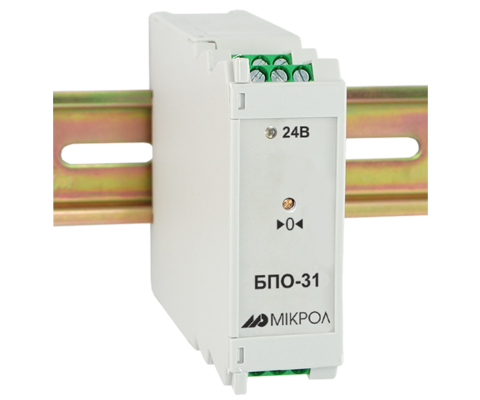

БПО-31 - Блок перетворення сигналів термоопорів з гальванічною розв'язкою

Оберіть модифікацію:

Код замовлення:

БПО-31
D
Тип давача, який підключається:
С
Умовне позначення номінальної статичної характеристики перетворення:
W
Номінальне значення відносини W100 вхідного сигналу:
N
Початкове значення вимірюваної температури:
K
Кінцеве значення вимірюваної температури:
T
Тип вихідного сигналу:

Кількість:

Доступний для замовлення. Рекомендована, замінаНПМ-612

📌 Призначення:
Блок призначений для перетворення сигналів від термоперетворювачів опору (ТСМ 50М, ТСМ 100М, ТСМ 23 гр., Cu 50, Cu 100, ТСП 50П, ТСП 100П, ТСП 21 гр., Pt 50, Pt 100, Pt 500, Pt 1000) у стандартні уніфіковані аналогові сигнали:

  • 🔌 Струму: 4…20 мА, 0…20 мА, 0…5 мА
  • 🔋 Напруги: 0…10 В

Забезпечує 🛡 гальванічну ізоляцію між вхідними, вихідними колами та колом живлення для підвищення завадостійкості та електробезпеки.

⚙️ Основні характеристики:

  • Підключення давачів: трипровідна схема підключення термоперетворювачів опору.
  • Діапазони вимірюваних температур:
    • для мідних термоперетворювачів: –200…+200 °С
    • для платинових термоперетворювачів: –200…+850 °С (залежно від типу давача)
  • Вихідні сигнали: уніфіковані аналогові сигнали струму або напруги з високою стабільністю та точністю.
  • Живлення: 18…30 В DC.
  • Клемники: гвинтові для надійного підключення.
  • Гальванічна розв’язка: забезпечує електробезпеку та захист від перешкод між усіма електричними колами.

🔍 Функціональні особливості

  • Лінійне перетворення сигналу термоперетворювача у відповідний вихідний уніфікований сигнал.
  • Підвищена точність вимірювання за рахунок компенсації опору проводів (трипровідна схема).
  • Можливість використання у промислових системах керування, вимірювання та сигналізації.
  • Надійна робота в умовах промислових завад.
Входи:
  • к-сть: 1
  • ТСМ, ТСП, Pt
  • трипровідне підключення.
Виходи:
  • к-сть: 1
  • активний
  • 0-5мА, 0(4)-20мА, 0-10В.
Живлення:
  • = 24 B, 110мA.
Продавець

5 346 ₴

з ПДВ

Оберіть модифікацію та заповніть код замовлення

БПО-644

БПО-31

БПО-430

Вхідні сигнали:

Кількість входів:

1

1

1

Тип входу:

Трипровідне підключення:

Трипровідне підключення:

Трипровідне підключення:

Діапазони можливих вхідних сигналів:

ТСМ 50М, ТСМ 100М, ТСМ 23гр., ТСП 50П, ТСП 100П, ТСП 21гр., Pt50, Pt100, Pt500, Pt1000

ТСМ 50М, ТСМ 100М, ТСМ 23гр., ТСП 50П, ТСП 100П, ТСП 21гр., Pt50, Pt100

ТСМ 50М, ТСМ 100М, ТСМ 23гр., ТСП 50П, ТСП 100П, ТСП 21гр., Pt50, Pt100

Межа основної зведеної похибки вимірювання:

± 0,25 %

± 0,25 %

± 0,2 %

Період вимірювання та перетворення:

0,01 секунда

0,01 секунда

0,01 секунда

Аналогові вихідні сигнали:

Кількість виходів:

1

1

1

Тип виходу:

активний

активний

пасивний, токова петля

Діапазони можливих вихідних сигналів:

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R ≤ 500 Ом
від 4 мА до 20 мА / R≤500 Ом
від 0 до 10 В / R≥2000 Ом

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R ≤ 500 Ом
від 4 мА до 20 мА / R≤500 Ом
від 0 до 10 В / R≥10000 Ом

від 4 мА до 20 мА / R≤500 Ом

Дискретні вихідні сигнали:

Наявність дискретних виходів:

Ні

Ні

Ні

Кількість дискретних виходів:

не комплектується

не комплектується

не комплектується

Типи дискретних виходів:

не комплектується

не комплектується

не комплектується

Інтерфейси:

Інтерфейс обміну даними:

не комплектується

не комплектується

не комплектується

Протокол обміну даних:

не комплектується

не комплектується

не комплектується

Індикація:

Цифрова індикація:

Ні

Ні

Ні

Електричні дані:

Напруга живлення:

Постійного струму: 24 В

Постійного струму: 24 В

Токова петля, 24В

Споживана потужність:

Постійного струму: не більше 30 мА

Постійного струму: не більше 110 мА

не більше 20 мА (канал)

Енергонезалежна пам'ять:

не комплектується

не комплектується

не комплектується

Гальванічна розв'язка:

• Відсутня

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної розв'язки не менше 500 В.

Відсутня.

Корпус:

Тип монтажу:

на DIN-рейку

на DIN-рейку

на DIN-рейку

Розмір корпусу (ВхШхГ):

94х7х64 мм

76х26х115 мм

76х26х115 мм

Маса, не більше:

0,1 кг

0,1 кг

0,13 кг

Ступінь захисту:

IP20

IP20

IP20

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С

від -40 °С до +70 °С
Документація

БПО-31

UA Настанова щодо експлуатування БПО-31, v 1.05 1.32 MB PDF
