- Універсальний нормуючий перетворювач, одноканальний

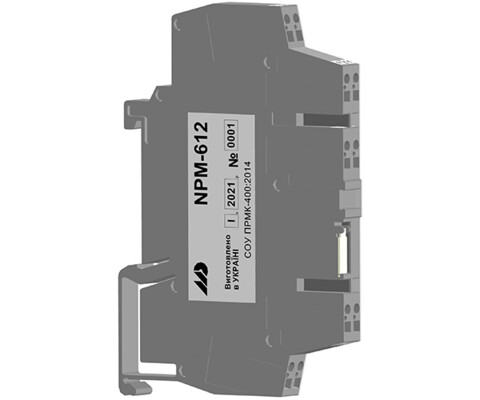

НПМ-612 - Універсальний нормуючий перетворювач, одноканальний

Оберіть модифікацію:

Код замовлення:

НПМ-612
AA
Тип вхідного сигналу:
CC
Тип вихідного сигналу:

Кількість:

Доступний для замовлення

Універсальний нормуючий перетворювач НПМ-612 призначений для перетворення виміряних значень температури 🌡 (за допомогою термопари або термометрів опору), а також уніфікованих сигналів тиску, витрати та інших фізичних параметрів у стандартні уніфіковані аналогові сигнали:

  • 🔌 Струму: 4…20 мА, 0…20 мА, 0…5 мА
  • 🔋 Напруги: 0…10 В

Прилад забезпечує 🛡 гальванічну розв’язку між входом, живлення та USB, аналоговий вихід від живлення не ізольований.

1️⃣ Основні можливості

  • 📏 Підтримка широкого спектра первинних перетворювачів:
    • Термоперетворювачі опору (RTD): Pt50, Pt100, Pt500, Pt1000, ТСМ50, ТСМ100, ТСП50, ТСП100
    • Термоелектричні перетворювачі (термопари): типи K, J, T, E, N, S, R, B
    • Датчики з уніфікованим вихідним сигналом: 0…5 мА, 0…20 мА, 4…20 мА, 0…1 В, 0…5 В, 0…10 В
  • 🔄 Перехід між різними типами датчиків без потреби калібрування.
  • 💻 Цифрове налаштування параметрів через вбудований інтерфейс USB з використанням програмного пакета MIC-Programmer.
  • 💾 Збереження параметрів конфігурації в енергонезалежній пам’яті.
  • 🎯 Висока точність перетворення та стабільність параметрів.
Входи:
  • к-сть: 1
  • уніфіковані сигнали
  • напруга
  • термоперетворювачі опору
  • термопари.
Аналогові виходи:
  • к-сть: 1
  • уніфіковані сигнали.
Живлення:
  • = 24 B, 60мA.
Інтерфейси:
  • USB(конфігурування).
Монтаж:
  • на DIN-рейку
  • 91x15x64 мм.
Продавець

від

4 584

з ПДВ

Оберіть модифікацію та заповніть код замовлення

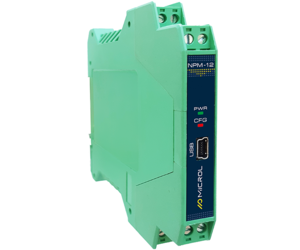

НПМ-12

НПМ-612

Вхідні сигнали:

Кількість входів:

1

1

Тип входу:

пасивний

пасивний

Діапазони можливих вхідних сигналів:

0-5 мА , 0-20 мА , 4-20 мА , -5-5 мА , -20-20 мА
0-10 В , 0-100 мВ , -10-10 В , -100-100 мВ
ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
ТХА (K), ТХК (L), ТНН ( N), ТЖК (J), ТПП 10 (S), ТПП (R), ТПР (B), ТМКн (T), ТХКн (E), ТВР -1(A-1), ТВР -2(A-2), ТВР -3(A-3)
0-150 Ом , 0-300 Ом , 0-1200 Ом , 0-2500 Ом

0-5 мА , 0-20 мА , 4-20 мА , -5-5 мА , -20-20 мА
0-10 В , 0-100 мВ , -10-10 В , -100-100 мВ
ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
ТХА (K), ТХК (L), ТНН ( N), ТЖК (J), ТПП 10 (S), ТПП (R), ТПР (B), ТМКн (T), ТХКн (E), ТВР -1(A-1), ТВР -2(A-2), ТВР -3(A-3)
0-150 Ом , 0-300 Ом , 0-1200 Ом , 0-2500 Ом

Межа основної зведеної похибки вимірювання:

± 0,2 %
± 0.2 мм

± 0,2 %

Період вимірювання та перетворення:

0,1 секунда

0,1 секунда

Аналогові вихідні сигнали:

Кількість виходів:

1

1

Тип виходу:

активний

активний

Діапазони можливих вихідних сигналів:

від 0 мА до 5 мА (спец виконання, переналаштування на інші типи сигналів буде неможливо)
від 0 мА до 20 мА
від 4 мА до 20 мА
від 0 до 10 В

від 0 мА до 5 мА (спец виконання, переналаштування на інші типи сигналів буде неможливо)
від 0 мА до 20 мА
від 4 мА до 20 мА
від 0 до 10 В

Дискретні вихідні сигнали:

Наявність дискретних виходів:

Ні

Ні

Кількість дискретних виходів:

не комплектується

не комплектується

Типи дискретних виходів:

не комплектується

не комплектується

Інтерфейси:

Інтерфейс обміну даними:

USB

USB

Протокол обміну даних:

Modbus RTU

Modbus RTU

Індикація:

Цифрова індикація:

Ні

Ні

Електричні дані:

Напруга живлення:

Постійного струму: 24 В

Постійного струму: 24 В

Споживана потужність:

Постійного струму: не більше 60 мА

Постійного струму: не більше 60 мА

Енергонезалежна пам'ять:

Так, EEPROM, NVRAM

Так, EEPROM, NVRAM

Гальванічна розв'язка:

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної розв'язки не менше 500 В.

• Часткова. Вхід та живлення приладу ізольовані один від одного. Вихід не ізольований.
• Напруга гальванічної розв'язки не менше 500 В.

Корпус:

Тип монтажу:

на DIN-рейку

на DIN-рейку

Розмір корпусу (ВхШхГ):

99х13х115 мм

91x15x64 мм

Маса, не більше:

0.3 кг

0.3 кг

Ступінь захисту:

IP20

IP20

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С
