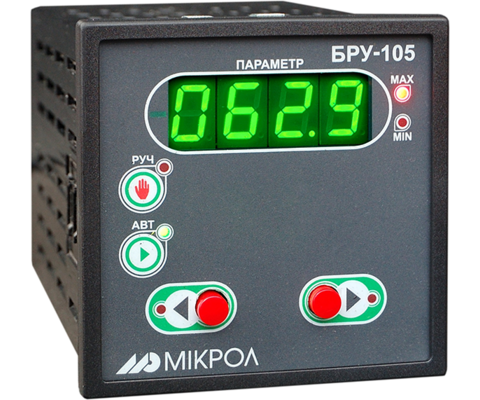

БРУ-105 - Блок ручного керування, імпульсний

Оберіть модифікацію:

Код замовлення:

БРУ-105
AA
Тип вхідного аналогового сигналу:
U
Напруга живлення:
P
Полярність вхідних сигналів керування:

Кількість:

Доступний для замовлення

📌 Призначення:
БРУ-105 використовується для керування електроприводними виконавчими механізмами типу МЕО або іншими пристроями, що сприймають дискретні (імпульсні) сигнали типу "Більше" / "Менше". Пристрій забезпечує як автоматичне, так і ручне управління положенням механізму.

🔄 Режими роботи

  •  Автоматичний режим
    • Приймає сигнали від зовнішнього пристрою:
      • 🖥 мікропроцесорного регулятора,
      • 🛠 ПЛК,
      • ⚡ іншої системи автоматизації.
    • Вхідний сигнал перетворюється в серію імпульсів для виконавчого механізму, що змінюють його положення у напрямку "Більше" або "Менше".
    • ⏱ Тривалість і частота імпульсів визначаються керуючим пристроєм.

✋ Ручний режим

  • Оператор формує команди безпосередньо з лицьової панелі за допомогою кнопок:
    • ​⬆ "Більше"
    • ⬇ "Менше".
  • При натисканні кнопки формується дискретний сигнал, що передається на МЕО.
  • ✅ Використовується для налаштування, аварійного управління або обслуговування обладнання.
Аналоговий вхід:
  • к-сть: 1
  • 0..5мА, 0(4)..20мА, 0..10В
Входи:
  • к-сть 4
  • переключення РУЧ/АВТО
  • "Більше" та "Менше"
  • =24В, NPN
Виходи:
  • к-сть 4
  • перекидні реле
  • функціональні
Живлення:
  • = 24 B, 160мA
  • ~230V, 8ВA
Внутрішнє живлення:
  • = 24 В, 100 мА
Інтерфейси:
  • RS-485
  • протокол Modbus RTU
Продавець

13 314

з ПДВ

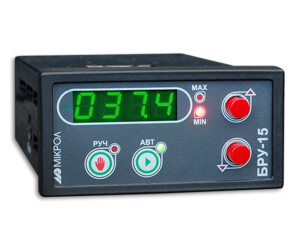

БРУ-15

БРУ-105

Аналогові вхідні сигнали:

Кількість аналогових входів:

1

1

Діапазони можливих вхідних сигналів/опір навантаження:

від 0 мА до 5 мА / R = 400 Ом
від 0 мА до 20 мА / R ≤ 100 Ом
від 4 мА до 20 мА / R ≤ 100 Ом
від 0 до 10 В / R ≥ 25кОм

від 0 мА до 5 мА / R = 400 Ом
від 0 мА до 20 мА / R ≤ 100 Ом
від 4 мА до 20 мА / R ≤ 100 Ом
від 0 до 10 В / R ≥ 25кОм

Межа основної зведеної похибки вимірювання:

≤ 0.2 %

≤ 0.2 %

Період вимірювання та перетворення:

0.1 секунд

0.1 секунд

Вхідні сигнали:

Зовнішнє переключення РУЧ/АВТО:

Так
Сигнали "Більше" і "Менше" від контролера

Так
Сигнали "Більше" і "Менше" від контролера

Тип входу:

=24 В, NPN

=24 В, NPN

Вихідні сигнали:

Кількість виходів:

4

4

Типи виходів:

Перекидні реле

Перекидні реле

Вид навантаження:

Постійний струм: 6..34В, 250мА
Змінний струм: 12..230В, 250мА

Постійний струм: 6..34В, 250мА
Змінний струм: 12..230В, 250мА

Індикація:

Тип індикації:

Семисигментна, чотири розряди

Семисигментна, чотири розряди

Точність індикації:

± 0,01 %

± 0,01 %

Інтерфейси:

Тип інтерфейсу:

RS-485

RS-485

Протокол обміну даних:

Modbus RTU

Modbus RTU

Корпус:

Тип монтажу:

Щитовий

Щитовий

Розмір корпусу (ВхШхГ):

48х96х162 мм

96х96х189 мм

Ступінь захисту:

IP30

IP30

Електричні дані:

Напруга живлення:

Постійного струму: 24 В
Змінного струму: ~230 В

Постійного струму: 24 В
Змінного струму: ~230 В

Споживана потужність:

Постійного струму: не більше 200 мА
Змінного струму: ≤ 8.0 ВА

Постійного струму: не більше 160 мА
Змінного струму: ≤ 8.0 ВА

Гальванічна розв'язка:

• Повна. Всі вузли ізольовані один від одного.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Всі вузли ізольовані один від одного.
• Напруга гальванічної розв'язки не менше 500 В.

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С

Документація

БРУ-105

UA Настанова щодо експлуатування БРУ-105 , v.1.08 2.2 MB PDF
Програмне забезпечення

Інсталяція MIK-Configurator:

UA Інсталяційний архів, v3.026 130.67 MB ZIP

Настанова щодо експлуатування MIK-Configurator:

UA Настанова щодо експлуатування 1.46 MB PDF
