Головна Вимірювачі-індикатори Ваговий вимірювач-перетворювач:

Ваговий індикатор - вимірювач з функцією перетворення

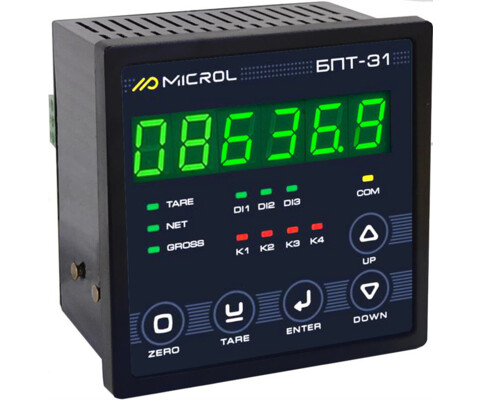

БПТ-31 Ваговий індикатор - вимірювач з функцією перетворення

Код замовлення:

БПТ-31
N
Діапазон вхідного сигналу:
K
Напруга живлення тензодавача:
Т
Діапазон аналогового виходу:
D
Тип дискретних виходів:
L
Наявність дискретних входів:
R
Наявність інтерфейсу RS-485:

Кількість:

Доступний для замовлення

БПТ-31 – призначений для вимірювання, обробки та відображення сигналів від тензометричних датчиків маси (ваги), а також для формування уніфікованого аналогового або цифрового сигналу, пропорційного виміряній вазі.

⚙️ Функціональні можливості:

📏 Вимірювання маси (ваги):

  • Вимірювання сигналу з тензодавача (2–4 мВ/В);
  • Перетворення у цифрове значення, виміряного значення ваги;
  • Калібрування та корекція вхідного сигналу тензодавача;
  • Згладжування коливань показів через вібрацію, навантаження, рух.

⚖️ Масштабування та тарування:

  • Встановлення нуля;
  • Тарування;
  • Масштабування (градуйовка) вхідного сигналу, налаштування шкали.

🔄 Формування вихідних сигналів:

  • Аналоговий вихід: 0–10 В, 4–20 мА, інше – для ПЛК або контролерів
  • Дискретні виходи: для порогової сигналізації, реле перевищення

📟 Відображення:

  • 6 розрядний цифровий дисплей
  • Додаткові індикатори (сигналізація, режими роботи)

🔗 Інтеграція в системи:

  • Цифрові інтерфейси: RS-485 (Modbus RTU), USB
  • SCADA/HMI через Modbus RTU
  • Програмування уставок, масштабів, фільтрації через клавіатуру або ПК
Вхід вимірювання:
  • к-сть: 1
  • 5 В або 10 В, напруга живлення давача
  • шестипровідне підключення.
Аналоговий вихід (опція):
  • к-сть: 1
  • уніфіковані сигнали
Дискретні вихода (опція):
  • к-сть: 4
  • транзистор ОК: до 40В, 100мА
  • реле: до 230В, 8А.
Інтерфейси:
  • USB (конфігурування)
  • RS-485
  • протокол Modbus RTU
Монтаж:
  • щитовий
  • 96х96х76 мм
Живлення:
  • ~ 100 В до ~ 242 В, 4 ВA
Продавець

від

6 678

з ПДВ

Оберіть модифікацію та заповніть код замовлення

БПТ-31

Загальна інформація:

Тип приладу:

Ваговий індикатор

Додаткові функції:

Перетворення вхідного сигналу
Сигналізація

Аналогові вхідні сигнали:

Кількість аналогових входів:

1
Шестипровідне підключення:

Типи вхідних давачів та сигналів:

0-20 мВ , 0-40 мВ
-20 - +20 мВ , -40 - +40 мВ

Межа основної зведеної похибки вимірювання:

≤ 0.1 %

Час опитування входу:

0.1 - 0.5 секунди

Гальванічна ізоляція:

• Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

Дискретні вхідні сигнали:

Кількість дискретних входів:

3

Рівні сигналів спрацювання:

Сигнал логічного "0" – стан "ВІДКЛЮЧЕНО": від 0 до 7 В, негативної полярності
Сигнал логічної "1" – стан "УВІМКНЕНО": від 18 до 30 В, негативної полярності

Споживання входу:

≤ 10 мА

Аналогові вихідні сигнали:

Кількість виходів:

1 (опція)

Тип виходу:

активний

Діапазони можливих вихідних сигналів:

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм

Межа основної зведеної похибки формування вихідного сигналу:

≤ 0.2 %

Дискретні вихідні сигнали:

Кількість дискретних виходів:

4

Типи дискретних виходів:

• NPN Транзистор: до 40В, 100мА
• Реле: до 230В, 5А

Інтерфейси:

Інтерфейс обміну даними:

RS-485
USB

Протокол обміну даних:

Modbus RTU

Індикація:

Тип індикації:

Семисегментна, цифрова

Точність індикації:

Шість розрядів

Електричні дані:

Напруга живлення:

Змінного струму: 230 В

Споживана потужність:

Змінного струму: ≤ 4.0 ВА

Наявність вбудованого джерела живлення входів:

Так, один канал
5 В або 10 В

Енергонезалежна пам'ять:

Так, EEPROM

Гальванічна розв'язка:

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 1500 В

Корпус:

Тип монтажу:

Щитовий

Розмір корпусу (ВхШхГ):

96х96х60 мм

Маса, не більше:

не більше 0.3 кг

Ступінь захисту:

IP30

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

Документація

БПТ-31

UA Настанова щодо експлуатування, БПТ-31, v1.01 1.42 MB PDF
Програмне забезпечення

Інсталяція MIC-Programmer:

UA Інсталяційний архів, v1.027 102.51 MB RAR

Настанова щодо експлуатування MIC-Programmer:

UA Настанова щодо експлуатування 947.45 KB PDF
