Комунікаційний модуль з підтримукою Modbus TCP та вбудованими дискретними входами/виходами

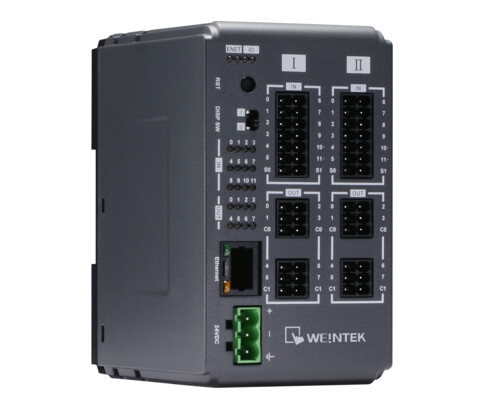

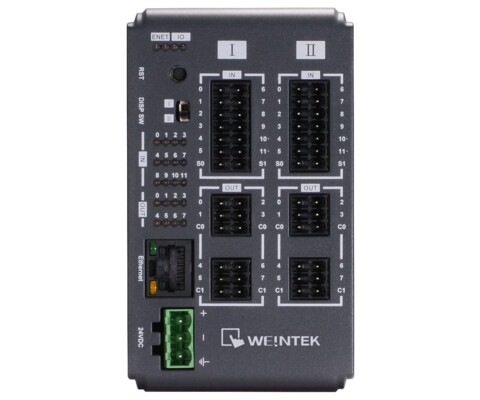

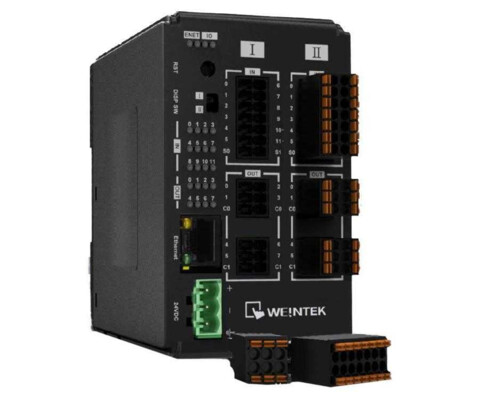

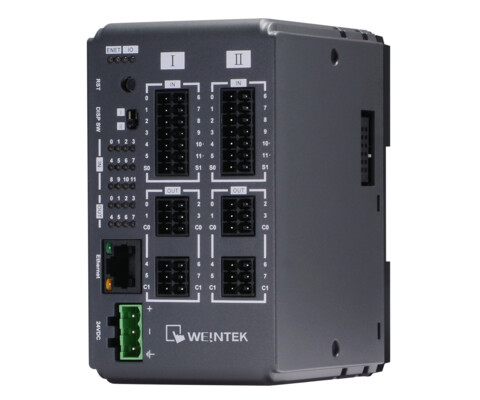

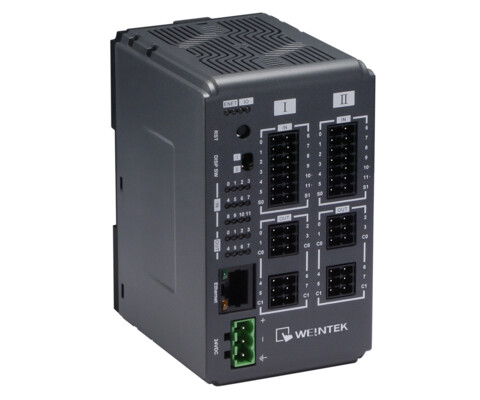

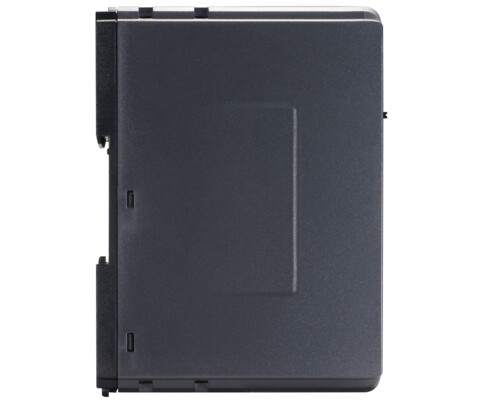

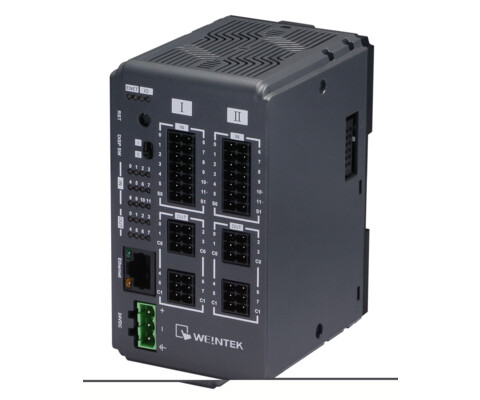

iR-ETN40R Комунікаційний модуль з підтримукою Modbus TCP та вбудованими дискретними входами/виходами

Оберіть модифікацію:

Код замовлення:

iR-ETN40R

Кількість:

На складі

🎯 Призначення:

iR-ETN40R — це компактний модуль вводу/виводу на базі Ethernet, який виконує роль шлюзу для мереж Modbus TCP Server та EtherNet/IP Adapter.
Прилад інтегрується в серію iR та забезпечує:

  • 📡 підключення високошвидкісних і стандартних дискретних сигналів,
  • ⚙️ гнучке масштабування вводу/виводу,
  • 🛡️ захист і безперервність роботи систем автоматизації.

⚙️ Основні технічні характеристики:

  • 🔗 Інтерфейси зв’язку: Modbus TCP, EtherNet/IP, швидкість 10/100 Mbps, до 8 TCP-з’єднань.
  • 🔌 Дискретні входи: 24 (20 стандартних + 4 високошвидкісних до 20 kHz, PNP sink/source).
  • Дискретні виходи: 16 релейних каналів (2A/канал, до 8A сумарно), ізольовані.
  • 🛑 Спеціальні функції:
    • “Stop Output” — миттєве відключення виходів у разі аварії.
    • “Pulse Capture” — реєстрація імпульсів тривалістю < 1 циклу CPU.
  • 📦 Розширення I/O: до 16 додаткових модулів iR (+224 входи, +112 виходів, до 64 аналогових каналів).
  • 💡 Індикатори:
    • ENET (зелений — робота, червоний — помилка),
    • IO (зелений — стан модуля, червоний — помилка).
  • 🔋 Живлення: 24 V DC (−15 % / +20 %), споживання — 255 mA ном., 540 mA макс.
  • 🌡 Температурний діапазон: −10…+60 °C.

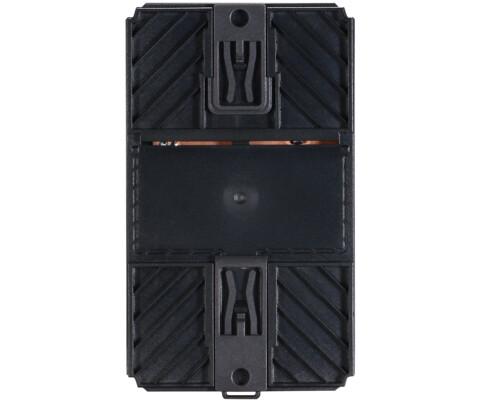

  • 📐 Конструкція: корпус для DIN-рейки, IP20, габарити 64×109×81 мм, вага ~0.27 кг.

💡 Функціональні можливості:

  • 🔗 Гнучке підключення — підтримка Modbus TCP та EtherNet/IP для легкої інтеграції з PLC/HMI/SCADA.
  • 📈 Потужне масштабування — до 16 додаткових модулів iR для розширення кількості каналів.
  • 🛡 Безпека — спеціальний stop-вхід і функція pulse capture підвищують надійність у критичних застосуваннях.
  • 🖥 Зручність налаштування — підтримка EDS/XML-файлів для EasyBuilder Pro та CODESYS.
Входи/Виходи:
  • 24 дискретних входи
  • 16 дискретних (релейні) виходи
Інтерфейси:
  • 1×Ethernet 10/100 Mbit/s (RJ‑45)
Модулі УСО:
  • до 16 штук
  • iR-Dxxx-X
  • iR-Axxx-X
  • iR-PU01-P
  • iR-ETN40
Протоколи:
  • Modbus TCP Server
  • EtherNet/IP adapter
  • 8 одночасних підключень
Живлення:
  • 24 В DC (допустимий діапазон 18…28 В)
  • Споживання: 0.55А при 24 В
Продавець

7 644

з ПДВ

iR-ETN40R

iR-ETN40P

Документація

iR-ETN40R/P

UA Data Sheet iR-ETN40R/P 1.04 MB PDF
Інструкція

iR-ETN40R/P

UA Installation Instruction iR-ETN40R 343.74 KB PDF
UA User Manual iR-ETN40R/P 2.15 MB PDF

EasyRemoteIO

UA EasyRemoteIO iR-ETN40R/P UserManual 1.49 MB PDF
Програмне забезпечення

EasyRemoteIO

UA EasyRemoteIO for iR-ETN40R/P soft 14.51 MB ZIP
Інше

iR-ETN40R/P

UA Certificate of Conformity iR-ETN40R 172.77 KB PDF
