1️⃣ Функціональне призначення:

⚗️ПП-110 – це мікропроцесорний потенціометричний перетворювач-регулятор, призначений для:

• 📏вимірювання та регулювання значень pH або редокс-потенціалу (Eh, мВ/ORP) у водних розчинах;
• 🌡контролю та компенсації впливу температури середовища (за допомогою додаткового термоперетворювача опору);
• 🔄перетворення електродвижучої сили вимірювальних електродів у стандартизований електричний вихідний сигнал постійного струму;
• 🏭автономного або комплексного використання у АСУ ТП, SCADA та промислових автоматизованих системах.

Завдяки широким функціональним можливостям прилад використовується в енергетиці, металургії, хімічній, харчовій та інших галузях промисловості.

2️⃣ Конструктивна схема:

ПП-110 складається з двох основних блоків:

• 🧩ПП-110-1 – вимірювальний перетворювач, що приймає сигнали від:
  • pH-електродів (скляний + опорний електрод);
  • редокс-електродів (металевий + опорний електрод).
• 🖥ПП-110-2 – мікропроцесорний перетворювач-регулятор, який виконує обробку сигналів, регулювання, індикацію та управління виконавчими механізмами.

З’єднання здійснюється через аналоговий вихід ПП-110-1 до входу ПП-110-2. Додатково можливе підключення датчика температури.

3️⃣ 🌍 Область застосування:

• 🔎 Вимірювання pH, Eh та температури середовища.
• ⚡ Регулювання параметрів у реальному часі.
• 📟 Відображення значень на цифрових індикаторах.
• 🏭 Використання у:
  • системах промислової автоматики та АСУ ТП;
  • 📡 диспетчерському контролі та зборі даних (SCADA);
  • 🖧 локальних і розподілених системах управління;
  • 📊 цифровій індикації та сигналізації параметрів процесу.

1️⃣ Функціональне призначення:

⚗️ПП-110Н – це мікропроцесорний потенціометричний перетворювач-регулятор, призначений для:

• 📏вимірювання та регулювання значень pH або редокс-потенціалу (Eh, мВ/ORP) у водних розчинах;
• 🌡контролю та компенсації впливу температури середовища (за допомогою додаткового термоперетворювача опору);
• 🔄перетворення електродвижучої сили вимірювальних електродів у стандартизований електричний вихідний сигнал постійного струму;
• 🏭автономного або комплексного використання у АСУ ТП, SCADA та промислових автоматизованих системах.

Завдяки широким функціональним можливостям прилад використовується в енергетиці, металургії, хімічній, харчовій та інших галузях промисловості.

2️⃣ Конструктивна схема:

ПП-110 складається з двох основних блоків:

• 🧩ПП-110-1 – вимірювальний перетворювач, що приймає сигнали від:
  • pH-електродів (скляний + опорний електрод);
  • редокс-електродів (металевий + опорний електрод).
• 🖥ПП-110Н-2 – мікропроцесорний перетворювач-регулятор, який виконує обробку сигналів, регулювання, індикацію та управління виконавчими механізмами.

З’єднання здійснюється через аналоговий вихід ПП-110-1 до входу ПП-110Н-2. Додатково можливе підключення датчика температури.

3️⃣ 🌍 Область застосування:

• 🔎 Вимірювання pH, Eh та температури середовища.
• ⚡ Регулювання параметрів у реальному часі.
• 📟 Відображення значень на цифрових індикаторах.
• 🏭 Використання у:
  • системах промислової автоматики та АСУ ТП;
  • 📡 диспетчерському контролі та зборі даних (SCADA);
  • 🖧 локальних і розподілених системах управління;
  • 📊 цифровій індикації та сигналізації параметрів процесу.

🎯 Призначення:

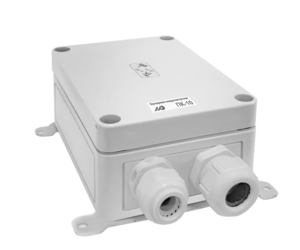

Перетворювач кондуктометричний нормуючий ПК-10-1 призначений для:

• прийому сигналу від кондуктометричної вимірювальної ячейки електропровідності;
• перетворення цього сигналу у уніфікований безперервний електричний вихідний сигнал постійного струму:
  • 0–5 мА,
  • 0–20 мА,
  • 4–20 мА.

Таким чином, ПК-10-1 забезпечує нормування сигналів провідності для подальшої індикації, реєстрації або використання у системах автоматизованого контролю та керування (АСУ ТП, SCADA, PLC).

🔧 Функціональні можливості:

• 📥 Прийом і обробка сигналів від двопровідної кондуктометричної вимірювальної ячейки.
• 📊 Перетворення діапазону опорів (від 0 кОм до 400 кОм) у стандартизований уніфікований сигнал.
• ⚡ Формування вихідного сигналу у трьох варіантах (0–5 мА, 0–20 мА, 4–20 мА) для сумісності з промисловими приладами і системами.
• 🛡 Гальванічна ізоляція по входу, виходу та живленню, що підвищує стійкість до промислових завад і гарантує безпеку підключень.
• 🎚 Мінімальна похибка перетворення – не більше ±0,25 %, що забезпечує високу точність.
• 🌡 Робота в широкому температурному діапазоні (–40…+70 °C) без втрати метрологічних характеристик.
• 🏠 Захищене виконання корпусу (IP65), що дозволяє експлуатацію в жорстких промислових умовах, включно з високою вологістю та запиленістю.

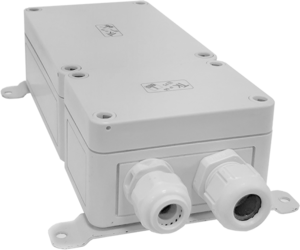

Вимірювальний перетворювач ПП-110-1 призначений для:

• 📥 прийому сигналів від потенціометричних електродних систем, що застосовуються для визначення:
  • ⚗️ pH розчинів (скляний + опорний електрод);
  • 🔋 редокс-потенціалу (Eh, ORP) (металевий + опорний електрод);
• 🔄 перетворення електродвижучої сили (ЕРС), що виникає між чутливими та опорними електродами, у стандартизований електричний сигнал постійного струму;
• 📤 передачі цього сигналу у мікропроцесорний блок-регулятор ПП-110-2 для подальшої обробки, індикації та регулювання.

Таким чином, ПП-110-1 виконує роль первинного вимірювального модуля у складі комплексу ПП-110.

🔧 Функціональні можливості:

• ⚗️ Підключення pH-електродів або ORP-електродів.
• 📈 Перетворення слабкого електродного сигналу (мВ-рівня) у стабільний уніфікований аналоговий сигнал.
• 🔗 Сумісність з різними електродними системами (за вибором користувача при замовленні).
• 📊 Забезпечення узгодження електродних сигналів для подальшої цифрової обробки у ПП-110-2.
• 🌡 Можливість корекції впливу температури (через додатковий вхід ПП-110-2 для підключення термоперетворювача опору).
• 🛡 Захист сигналів від промислових завад і шумів завдяки внутрішнім фільтрам.
