Головна Нормуючі перетворювачі Пневматичні:

- Пневмоелектричний перетворювач

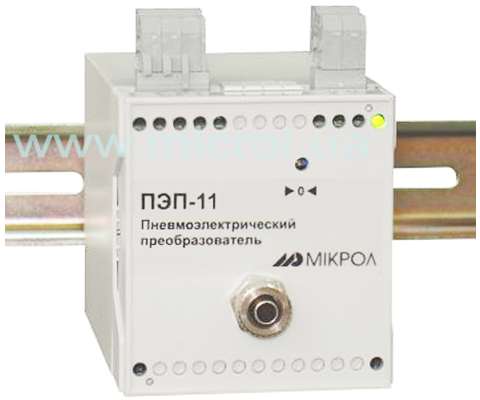

ПЕП-11 - Пневмоелектричний перетворювач

Оберіть модифікацію:

Код замовлення:

ПЕП-11
AA
Діапазон вхідного сигналу:
СС
Тип вихідного сигналу:
PP
Тип вимірювального тиску:
TT
Розмір трубки, яка підключається:
U
Напруга живлення:

Кількість:

Доступний для замовлення

📌 Призначення
Блок призначений для безперервного пропорційного перетворення сигналу надлишкового тиску стисненого повітря, що надходить від пневматичних вимірювальних пристроїв, у стандартні уніфіковані аналогові сигнали:

  • 🔌 Струму: 4…20 мА, 0…20 мА, 0…5 мА
  • 🔋 Напруги: 0…10 В

Підтримуються пневматичні датчики та перетворювачі, які вимірюють:

  • тиск
  • розрідження
  • різницю тисків
  • рівень рідини
  • щільність рідини

⚙️ Функціональні можливості

  • 📏 Лінійне перетворення пневматичного сигналу у вихідний електричний уніфікований сигнал.
  • 🛡 Гальванічна ізоляція між входом, виходом та колом живлення для захисту та зниження впливу завад.
  • 🔄 Гнучкий вибір діапазону вхідного сигналу:
    • 0…10 кПа
    • 0…50 кПа
    • 0…100 кПа
    • 20…100 кПа
    • 0…200 кПа
  • 🔌 Універсальне живлення:
    • змінний струм: ~(220±22) В
    • постійний струм: 24 В DC, 50 мА
  • 🔩 Гвинтовий клемник для надійного монтажу в промислових умовах.
Входи:
  • к-сть: 1
  • 0-10кПа, 0-50кПа, 0-100кПа, 20-100кПа, 0-200кПа.
Тип вхідного тиску:
  • абсолютний
  • відносний
  • диференціальний.
Виходи:
  • к-сть: 1
  • активний
  • 0-5мА, 0(4)-20мА, 0-10В.
Продавець

11 142 ₴

з ПДВ

Оберіть модифікацію та заповніть код замовлення

ПЕП-11

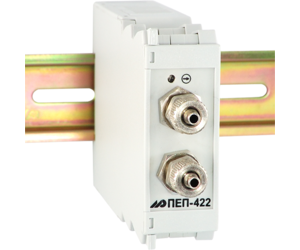

ПЕП-422

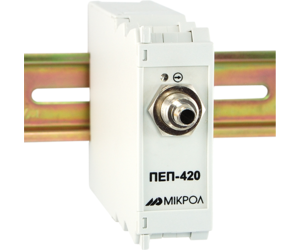

ПЕП-420

Вхідні сигнали:

Кількість входів:

1

1

1

Тип входу:

Абсолютний тиск
Відносний тиск
Диференціальний тиск

Диференціальний тиск

Абсолютний тиск
Диференціальний тиск

Діапазони можливих вхідних сигналів:

0 - 10 кПа
0 - 50 кПа
0 - 100 кПа
20 - 100 кПа
0 - 200 кПа

0 - 10 кПа
0 - 50 кПа
0 - 100 кПа
20 - 100 кПа
0 - 200 кПа

0 - 10 кПа
0 - 50 кПа
0 - 100 кПа
20 - 100 кПа
0 - 200 кПа

Межа основної зведеної похибки вимірювання:

0-10 кПа: ±1,0 %
0-50 кПа: ±0,5 %
0-200 кПа: ±0,5 %
0-100 кПа ±0,25 %
20-100 кПа ±0,25 %

0-10 кПа: ±1,0 %
0-50 кПа: ±0,5 %
0-200 кПа: ±0,5 %
0-100 кПа ±0,25 %
20-100 кПа ±0,25 %

0-10 кПа: ±1,0 %
0-50 кПа: ±0,5 %
0-200 кПа: ±0,5 %
0-100 кПа ±0,25 %
20-100 кПа ±0,25 %

Період вимірювання та перетворення:

0,01 секунда

0,01 секунда

0,01 секунда

Аналогові вихідні сигнали:

Кількість виходів:

1

1

1

Тип виходу:

активний

пасивний, токова петля

пасивний, токова петля

Діапазони можливих вихідних сигналів:

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R ≤ 500 Ом
від 4 мА до 20 мА / R≤500 Ом
від 0 до 10 В / R≥2000 Ом

від 4 мА до 20 мА / R≤500 Ом

від 4 мА до 20 мА / R≤500 Ом

Дискретні вихідні сигнали:

Наявність дискретних виходів:

Ні

Ні

Ні

Кількість дискретних виходів:

не комплектується

не комплектується

не комплектується

Типи дискретних виходів:

не комплектується

не комплектується

не комплектується

Інтерфейси:

Інтерфейс обміну даними:

не комплектується

не комплектується

не комплектується

Протокол обміну даних:

не комплектується

не комплектується

не комплектується

Індикація:

Цифрова індикація:

Ні

Ні

Ні

Електричні дані:

Напруга живлення:

Постійного струму: 24 В
Змінного струму: 230 В

Токова петля, 24В

Токова петля, 24В

Споживана потужність:

Постійного струму: не більше 120 мА
Змінного струму: не більше 5 ВА

не більше 20 мА (канал)

не більше 20 мА (канал)

Енергонезалежна пам'ять:

не комплектується

не комплектується

не комплектується

Гальванічна розв'язка:

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної розв'язки не менше 500 В.

Корпус:

Тип монтажу:

на DIN-рейку

на DIN-рейку

на DIN-рейку

Розмір корпусу (ВхШхГ):

96х55х110 мм

76х26х115 мм

76х26х115 мм

Маса, не більше:

0,4 кг

0,2 кг

0,2 кг

Ступінь захисту:

IP30

IP30

IP30

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С

від -40 °С до +70 °С
Документація

ПЕП-11

UA Настанова щодо експлуатування ПЕП-11, v 1.10 1.62 MB PDF
