БФ-1 - Блок мережевого фільтру

Код замовлення:

БФ-1
AA
Допустима величина струму:

Кількість:

Доступний для замовлення

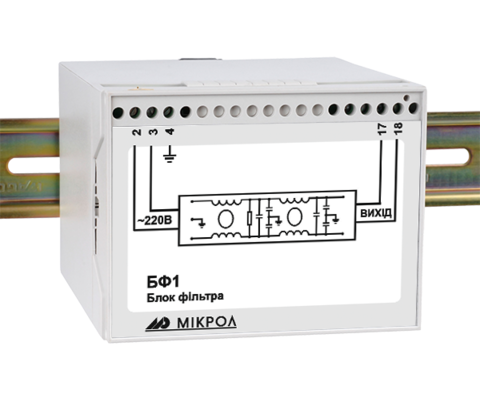

БФ-1 — це пристрій для захисту електронного та електротехнічного обладнання від імпульсних ⚡ та високочастотних 📡 завад у мережах змінного струму ~230 В. Виконується у корпусі для монтажу на DIN-рейку 35 мм, що зручно для встановлення в електрощитах та шафах автоматики.

1️⃣ Призначення:

  • Фільтрація імпульсних та ВЧ завад, що проникають у мережу від зовнішніх джерел.
  • Запобігання потраплянню завад, створених підключеним обладнанням, у живильну мережу.
  • Підвищення надійності та безвідмовності роботи систем автоматизації, електронних приладів і промислового устаткування.

2️⃣ Джерела завад, від яких захищає БФ-1:

🔹 Імпульсні завади:

  • Удари блискавок ⚡ поблизу повітряних ліній та кабелів (шкідлива дія можлива на відстані до 20 км).
  • Комутаційні процеси при вмиканні/вимиканні потужних навантажень.
  • Різкі зміни напруги при аваріях на підстанціях або під час відключення/включення електромережі.

🔹 Високочастотні завади:

  • Імпульсні блоки живлення електроніки.
  • Перетворювачі частоти та інші силові електронні пристрої.
  • Потужні електродвигуни, генератори, зварювальні апарати.
  • Контактори, реле, газорозрядні лампи та інші комутаційні прилади.

3️⃣ Конструктивні особливості:

  • Монтаж: DIN-рейка 35 мм.
  • Схема захисту: двопровідна мережа змінного струму 230 В.
  • Призначення: для промислових, комерційних та побутових систем живлення.

4️⃣ Переваги:

  • 🛡 Ефективне пригнічення імпульсних і високочастотних завад.
  • 📈 Підвищення ресурсу роботи підключеного обладнання.
  • 🔌 Сумісність із широким спектром електронних і електромеханічних пристроїв.
  • ⚙️ Простий монтаж і обслуговування.
Придушення ВЧ - перешкод:
  • БФ-1-2-1 = 65 дБ
  • БФ-1-2-3 = 70 дБ
  • БФ-1-2-6 = 55 дБ
Продавець

4 692

з ПДВ

БФ-1

Загальна інформація:

Призначення:

мережевий фільтр

Вихідні параметри:

Кількість незалежних вихідних джерел:

1

Номінальна вихідна напруга:

~230 В

Номінальний вихідний струм:

1 А
3 А
6 А

Вхідні параметри:

Напруга живлення:

від 110 до 242 В

Частота змінного струму:

49…51 Гц

Споживана потужність, не більше

1 ВА

Тип автоматичного вимикача:

6 А тип С або 10 А тип В

Корпус:

Ступінь захисту за ДСТУ EN 60529:

IP20

Тип монтажу:

на DIN рейку

Розмір корпусу (ВхШхГ):

96х100х110 мм

Захист та безпека:

Клас захисту від ураження електричним струмом за ДСТУ EN 61140:

II

Ізоляція за ДСТУ IEC 61558-1:

посилена

Умови експлуатації:

Температура навколишнього середовища:

-40…+70 °С

Документація

БФ-1

UA Настанова щодо експлуатування БФ-1, v 1.08 787.72 KB PDF
