- Блок ручного керування, аналоговий

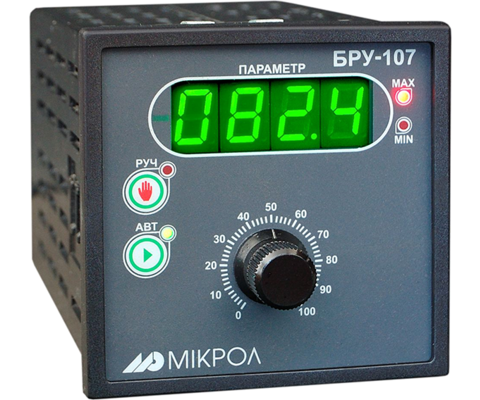

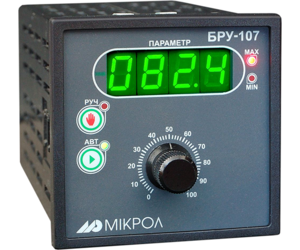

БРУ-107 - Блок ручного керування, аналоговий

Оберіть модифікацію:

Код замовлення:

БРУ-107
AA
Тип вхідного аналогового сигналу:
BB
Тип вихідного аналогового сигналу:
U
Напруга живлення:

Кількість:

Доступний для замовлення

📌 Призначення:
БРУ-107 використовується для керування аналоговими виконавчими механізмами або задавачами уніфікованого аналогового сигналу. Пристрій дозволяє працювати у двох режимах:

  • ✅ автоматичний — передає вхідний керуючий сигнал безпосередньо на виконавчий механізм;
  • ✋ ручний — генерує уніфікований аналоговий сигнал, значення якого встановлює оператор з лицьової панелі.

🔄 Режими роботи:

✅ Автоматичний режим (AUTO)

  • Приймає аналоговий сигнал від зовнішнього пристрою:
    • 🖥 мікропроцесорного регулятора,
    • 🛠 ПЛК,
    • ⚡ іншої системи автоматизації.
  • Вхідний сигнал 0…5 мА, 0(4)…20 мА або 0…10 В передається на виконавчий механізм без змін.
  • Використовується для штатної роботи в складі АСУ ТП.

Ручний режим (MANUAL)

  • Оператор задає вихідне значення аналогового сигналу з лицьової панелі.
  • Формовані сигнали:
    • 0…5 мА
    • 0(4)…20 мА
    • 0…10 В
  • Застосовується при налаштуванні, випробуваннях, аварійному керуванні або технічному обслуговуванні.
Аналоговий вхід:
  • к-сть: 1
  • 0..5мА, 0(4)..20мА, 0..10В
Аналоговий вихід:
  • к-сть: 1
  • 0..5мА, 0(4)..20мА, 0..10В
Входи:
  • к-сть 2
  • переключення РУЧ/АВТО
  • =24В, NPN
Виходи:
  • к-сть 4
  • перекидні реле
  • функціональні
Живлення:
  • = 24 B, 200мA
  • ~230V, 8ВA
Інтерфейси:
  • RS-485
  • протокол Modbus RTU.
Продавець

13 974

з ПДВ

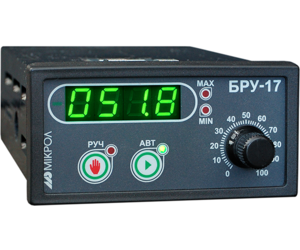

БРУ-17

БРУ-107

Аналогові вхідні сигнали:

Кількість аналогових входів:

1

1

Діапазони можливих вхідних сигналів/опір навантаження:

від 0 мА до 5 мА / R = 400 Ом
від 0 мА до 20 мА / R ≤ 100 Ом
від 4 мА до 20 мА / R ≤ 100 Ом
від 0 до 10 В / R ≥ 25кОм

від 0 мА до 5 мА / R = 400 Ом
від 0 мА до 20 мА / R ≤ 100 Ом
від 4 мА до 20 мА / R ≤ 100 Ом
від 0 до 10 В / R ≥ 25кОм

Межа основної зведеної похибки вимірювання:

≤ 0.2 %

≤ 0.2 %

Період вимірювання та перетворення:

0.1 секунд

0.1 секунд

Аналогові вихідні сигнали:

Кількість аналогових виходів:

1

1

Діапазони можливих вихідних сигналів/опір навантаження:

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R≤500 Ом
від 4 мА до 20 мА / R≤500 Ом
від 0 до 10 В / R≥2000 Ом

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R≤500 Ом
від 4 мА до 20 мА / R≤500 Ом
від 0 до 10 В / R≥2000 Ом

Межа основної зведеної похибки формування вихідного сигналу:

±0,2%

±0,2%

Вхідні сигнали:

Зовнішнє переключення РУЧ/АВТО:

Так

Так

Тип входу:

=24 В, NPN

=24 В, NPN

Вихідні сигнали:

Кількість виходів:

4

4

Типи виходів:

Перекидні реле

Перекидні реле

Вид навантаження:

Постійний струм: 6..34В, 250мА
Змінний струм: 12..230В, 250мА

Постійний струм: 6..34В, 250мА
Змінний струм: 12..230В, 250мА

Індикація:

Тип індикації:

Семисигментна, чотири розряди

Семисигментна, чотири розряди

Точність індикації:

± 0,01 %

± 0,01 %

Інтерфейси:

Тип інтерфейсу:

RS-485

RS-485

Протокол обміну даних:

Modbus RTU

Modbus RTU

Корпус:

Тип монтажу:

Щитовий

Щитовий

Розмір корпусу (ВхШхГ):

48х96х162 мм

96х96х189 мм

Ступінь захисту:

IP30

IP30

Електричні дані:

Напруга живлення:

Постійного струму: 24 В
Змінного струму: ~230 В

Постійного струму: 24 В
Змінного струму: ~230 В

Споживана потужність:

Постійного струму: не більше 200 мА
Змінного струму: ≤ 8.0 ВА

Постійного струму: не більше 160 мА
Змінного струму: ≤ 8.0 ВА

Гальванічна розв'язка:

• Повна. Всі вузли ізольовані один від одного.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Всі вузли ізольовані один від одного.
• Напруга гальванічної розв'язки не менше 500 В.

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С
