📌Призначення:
Модуль дискретних входів RIO-DI16 призначений для збору даних від дискретних датчиків і комутаційних пристроїв з подальшою передачею інформації в мережу RS-485 для обробки в системах автоматизації.
Керування модулем здійснюється через ПЛК, панельний контролер, ПК або інший сумісний пристрій.

⚙️ Технічні характеристики та особливості:

• 🔢 Кількість каналів дискретного вводу: 16
• 🛡 Групова гальванічна ізоляція між каналами та повна між інтерфейсом та живленням
• 🔌 Типи підтримуваних вхідних сигналів:
  • ⚡ Постійна напруга +24 В DC
  • 🔵 Транзисторні ключі PNP-типу
  • 🟡 Транзисторні ключі NPN-типу
• 🌐 Інтерфейс обміну даними: RS-485 (Modbus RTU)
• 🔋 Напруга живлення модуля: +24 В DC
• 💡 Індикатори стану: LED індикація активності кожного входу та живлення
• 🖲  Призначення каналів: контроль дискретних сигналів, стану кнопок, кінцевих вимикачів, герконів, реле
• 📏 Монтаж: на DIN-рейку
• 🛡 Захист: від переполюсовки живлення та короткого замикання на входах

📌Призначення:
Модуль дискретних входів RIO-DI16 призначений для збору даних від дискретних датчиків і комутаційних пристроїв з подальшою передачею інформації в мережу RS-485 для обробки в системах автоматизації.
Керування модулем здійснюється через ПЛК, панельний контролер, ПК або інший сумісний пристрій.

⚙️ Технічні характеристики та особливості:

• 🔢 Кількість каналів дискретного вводу: 16
• 🛡 Групова гальванічна ізоляція між каналами та повна між інтерфейсом та живленням
• 🔌 Типи підтримуваних вхідних сигналів:
  • ⚡ Постійна напруга +24 В DC
  • 🔵 Транзисторні ключі PNP-типу
  • 🟡 Транзисторні ключі NPN-типу
• 🌐 Інтерфейс обміну даними: RS-485 (Modbus RTU)
• 🔋 Напруга живлення модуля: +24 В DC
• 💡 Індикатори стану: LED індикація активності кожного входу та живлення
• 🖲  Призначення каналів: контроль дискретних сигналів, стану кнопок, кінцевих вимикачів, герконів, реле
• 📏 Монтаж: на DIN-рейку
• 🛡 Захист: від переполюсовки живлення та короткого замикання на входах

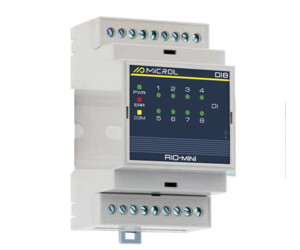

1️⃣ 🎯 Призначення:

RIO-mini DI8 призначений для:

• 📥 збору даних з 8 дискретних входів (сухий контакт, 24 В DC);
• 📡 передавання інформації у мережу RS-485 за протоколом Modbus RTU;
• 🛡 контролю наявності/відсутності живлення виконавчих механізмів (наприклад, захист трифазного двигуна від обриву фази);
• 🔢 підрахунку кількості спрацювань обладнання або як лічильника імпульсів;
• 🔄 роботи у складі систем АСУТП з контролерами, регуляторами або SCADA-системами.

2️⃣ 🔧 Функціональні можливості:

• 8 незалежних дискретних входів з груповою гальванічною ізоляцією.
• 8 незалежних лічильників імпульсів з можливістю:
  • масштабування,
  • предустановки початкового значення,
  • роботи з частотою до 20 кГц.
• Режим Slave у мережі RS-485 (обмін із ПК/SCADA, ПЛК або регулятором).
• Конфігурування пристрою:
  • через USB (пряме підключення до ПК),
  • через RS-485 (з використанням адаптера),
  • за допомогою безкоштовної програми MIK-Programmer.

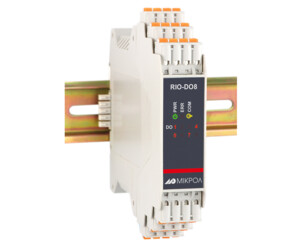

Модуль дискретних виходів RIO-DO8, призначений для підключення виконавчих пристроїв на об'єктах автоматизації та керування по мережі RS-485 та протоколу Modbus RTU. Керування модулем відбувається за допомогою ПЛК, панельного контролера, ПК або іншого пристрою.

Прилад виготовляється в декількох модифікаціях, що відрізняються один від одного вбудованими вихідними елементами.

Основні особливості модуля:

• 8 каналів дискретних виходів;
• Типи вихідних сигналів: транзистор, механічне реле, твердотільне реле;
• Напруга живлення: =24 В.

Модуль дискретних виходів RIO-DO16, призначений для підключення виконавчих пристроїв на об'єктах автоматизації та керування по мережі RS-485 та протоколу Modbus RTU. Керування модулем відбувається за допомогою ПЛК, панельного контролера, ПК або іншого пристрою.

Прилад виготовляється в декількох модифікаціях, що відрізняються один від одного вбудованими вихідними елементами.

Основні особливості модуля:

• 16 каналів дискретних виходів;
• Типи вихідних сигналів: транзистор, твердотільне реле;
• Напруга живлення: =24 В.

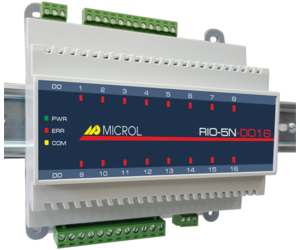

Модуль дискретних виходів RIO-5N-DO16, призначений для підключення виконавчих пристроїв на об'єктах автоматизації та керування по мережі RS-485 та протоколу Modbus RTU. Керування модулем відбувається за допомогою ПЛК, панельного контролера, ПК або іншого пристрою.

Прилад виготовляється в декількох модифікаціях, що відрізняються один від одного вбудованими вихідними елементами.

Основні особливості модуля:

• 16 каналів дискретних виходів;
• Типи вихідних сигналів: транзистор, механічне реле; твердотільне реле;
• Напруга живлення: =24 В, =~230В.

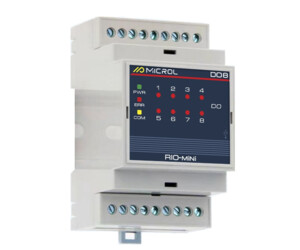

1️⃣ 🎯 Призначення:

RIO-mini DO8 призначений для:

• 📡 віддаленого керування 8 дискретними виходами по мережі RS-485;
• 🔌 підключення виконавчих механізмів з дискретним керуванням (клапани, реле, контактори, сигналізація);
• 🔄 роботи у складі АСУ ТП з контролерами, регуляторами та SCADA-системами;
• ⚡ забезпечення PWM-режиму для керування швидкістю/яскравістю/інтенсивністю навантаження;
• 🛡 переходу у безпечний стан при зникненні обміну в мережі RS-485 або після відновлення живлення.

2️⃣ 🔧 Функціональні можливості:

• 8 дискретних виходів з можливістю прямого підключення виконавчих пристроїв.
• Режим ШІМ (PWM) на виходах:
  • регулювання скважності,
  • керування потужністю виконавчих механізмів.
• Підтримка Modbus RTU у мережі RS-485.
• Режими роботи:
  • Slave – керування з ПК/SCADA, ПЛК або регулятора;
  • Master – локальне керування виходами за логікою взаємодії зі Slave-пристроями.
• Конфігурування через:
  • USB-порт (пряме підключення до ПК),
  • RS-485 адаптер.
  • Використання безкоштовного ПЗ MIK-Programmer.
• Fail-safe режим – автоматичний перехід виходів у безпечний стан при зникненні зв’язку чи після відновлення живлення.

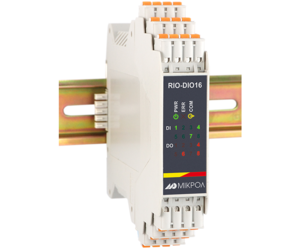

Комбінований модуль дискретних входів/виходів RIO-DIO16, призначенийд для збору даних із вбудованих входів (дискретних давачів) та для підключення виконавчих пристроїв на об'єктах автоматизації та керування ними по мережі RS-485 та протоколу Modbus RTU. Керування модулем відбувається за допомогою ПЛК, панельного контролера, ПК або іншого пристрою.

Прилад виготовляється в декількох модифікаціях, що відрізняються один від одного вбудованими вихідними елементами.

Основні особливості модуля:

• 8 каналів дискретних входів;
• Типи вхідних сигналів: сигнали =24 В, транзисторні ключі n-p-n типу;
• 8 каналів дискретних виходів;
• Типи вихідних сигналів: транзистор, механічне реле;
• Напруга живлення: =24 В.

Комбінований модуль дискретних входів/виходів RIO-5N-DI8-DO8, призначенийд для збору даних із вбудованих входів (дискретних давачів) та для підключення виконавчих пристроїв на об'єктах автоматизації та керування ними по мережі RS-485 та протоколу Modbus RTU. Керування модулем відбувається за допомогою ПЛК, панельного контролера, ПК або іншого пристрою.

Прилад виготовляється в декількох модифікаціях, що відрізняються один від одного вбудованими вихідними елементами.

Основні особливості модуля:

• 8 каналів дискретних входів;
• Типи вхідних сигналів: сигнали =24 В, транзисторні ключі n-p-n та p-n-p типу;
• 8 каналів дискретних виходів;
• Типи вихідних сигналів: транзистор, механічне реле, твердотільне реле;
• Напруга живлення: =24 В, =~220В.

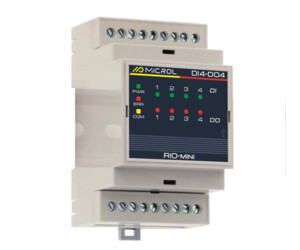

🎯 Призначення:

RIO-mini DI4DO4 — це компактний мікропроцесорний модуль, що поєднує дискретні входи та виходи для:

• 📊 збору даних із дискретних датчиків;
• ⚙️ керування зовнішніми виконавчими пристроями;
• 🌐 інтеграції в системи автоматизації через RS-485 / Modbus RTU.

Модуль може використовуватися як елемент АСУ ТП, у складі систем обліку та керування технологічними процесами, або як автономний пристрій.

🔧 Функціональні можливості:

4️⃣ дискретні входи:

• підтримка сигналів PNP/NPN-типу, «сухий контакт»;

🧮 Вбудовані прості лічильники (4 канали):

• підрахунок імпульсів від датчиків (PNP/NPN, енкодери, рівнеміри тощо);
• підрахунок параметрів:
  • 📦 кількість продукції,
  • 📏 довжина,
  • ⚖️ вага,
  • 🛢 об’єм,
  • 🚗 відстань/шлях;
• функції ⏸ зупинки або 🔄 скидання при досягненні порогового значення.

​4️⃣ дискретні виходи:

• призначені для керування виконавчими механізмами, сигналізацією, реле тощо;
• вихідні елементи — транзисторні ключі або механічні-реле або твердотільні реле (залежно від модифікації).

🖥 Інтерфейси зв’язку:

• 🔗 RS-485 з підтримкою Modbus RTU — для інтеграції з ПЛК, панельними контролерами, SCADA, ПК;
• 💻 USB-порт — для локального підключення та налаштування параметрів.

Модуль аналогових входів RIO-AI4, призначений для вимірювання уніфікованих аналогових сигналів, перетворення виміряних величин в значення фізичної величини і подальшої передачі цього значення по мережі RS-485. Керування модулем відбувається за допомогою ПЛК, панельного контролера, ПК або іншого пристрою.

Основні особливості модуля:

• 4 незалежні канали, поканальна ізоляція;
• Типи вхідних сигналів: 0..5мА, 0(4)..20мА, 0..10В;
• Підключення давачів 0(4)..20мА: пасивного та активного типу;
• Діагностика стану підключених аналоогових давачів;
• Напруга живлення: =24 В.

Модуль аналогових входів RIO-AI8, призначений для вимірювання уніфікованих аналогових сигналів, перетворення виміряних величин в значення фізичної величини і подальшої передачі цього значення по мережі RS-485. Керування модулем відбувається за допомогою ПЛК, панельного контролера, ПК або іншого пристрою.

Основні особливості модуля:

• 8 незалежних входів, групова ізоляція входів;
• Входа пасивного типу;
• Типи вхідних сигналів: 0..5мА, 0(4)..20мА, 0..10В;
• Підключення давачів 0(4)..20мА: пасивного та активного типу;
• Діагностика стану підключених аналоогових давачів;
• Напруга живлення: =24 В.

Примітка: модуль замовляється на один тип сигналу на всі 8 входів!

Модуль аналогових входів RIO-AIU8, призначений для вимірювання аналогових сигналів температурного типу або з шунта, перетворення виміряних величин в значення фізичної величини і подальшої передачі цього значення по мережі RS-485. Керування модулем відбувається за допомогою ПЛК, панельного контролера, ПК або іншого пристрою.

Основні особливості модуля:

• 8 незалежних входів, групова ізоляція входів;
• Типи вхідних сигналів: 0..75мВ, 0..1В, ТСП 50П, ТСП 100П, гр21, ТСМ 50М, ТСМ 100М, гр23, Pt50, Pt100, ТХА(К), ТХК(L), ТПП(S), ТПР(В), ТВР(А), ТЖК(J), ТХКн(Е);
• Діагностика стану підключених аналоогових давачів;
• Напруга живлення: =24 В.

Примітка: модуль замовляється на один тип сигналу на всі 8 входів!

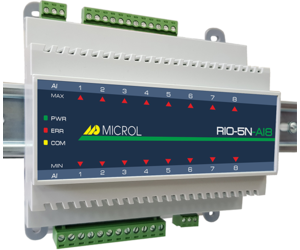

Модуль аналогових входів RIO-5N-AI8, призначений для вимірювання уніфікованих аналогових сигналів, перетворення виміряних величин в значення фізичної величини і подальшої передачі цього значення по мережі RS-485. Керування модулем відбувається за допомогою ПЛК, панельного контролера, ПК або іншого пристрою.

Основні особливості модуля:

• 8 незалежних входів, поканальни ізоляція входів;
• Входа пасивного типу;
• Типи вхідних сигналів: 0..5мА, 0(4)..20мА, 0..10В;
• Підключення давачів 0(4)..20мА: пасивного та активного типу;
• Діагностика стану підключених аналоогових давачів;
• Напруга живлення: =24 В, =~230В.

Примітка: модуль замовляється на один тип сигналу на всі 8 входів!

Модуль аналогових входів RIO-5N-AIU8, призначений для вимірювання аналогових сигналів температурного типу або з шунта, перетворення виміряних величин в значення фізичної величини і подальшої передачі цього значення по мережі RS-485. Керування модулем відбувається за допомогою ПЛК, панельного контролера, ПК або іншого пристрою.

Основні особливості модуля:

• 8 незалежних входів, групова ізоляція входів;
• Типи вхідних сигналів: 0..75мВ, 0..1В, ТСП 50П, ТСП 100П, гр21, ТСМ 50М, ТСМ 100М, гр23, Pt50, Pt100, Pt500, Pt1000, ТХА(К), ТХК(L), ТПП(S), ТПР(В), ТВР(А), ТЖК(J), ТХКн(Е);
• Діагностика стану підключених аналоогових давачів;
• Напруга живлення: =24 В, =~230В.

Примітка: модуль замовляється на один тип сигналу на всі 8 входів!

Модуль аналогових виходів RIO-AO4, призначений для перетворення цифрових сигналів, які передаються мережею RS-485, в уніфікований аналоговий сигнал, для керування виконавчими механізмами або перетворення сигналів пристроями реєстрації чи самописцями. Керування модулем відбувається за допомогою ПЛК, панельного контролера, ПК або іншого пристрою.

Основні особливості модуля:

• 4 незалежні виходи, поканальна ізоляція;
• Типи вихідних сигналів: 0..5мА, 0(4)..20мА, 0..10В;
• Виходи активного типу;
• Напруга живлення: =24 В.

Модуль аналогових виходів RIO-AO6, призначений для перетворення цифрових сигналів, які передаються мережею RS-485, в уніфікований аналоговий сигнал, для керування виконавчими механізмами або перетворення сигналів пристроями реєстрації чи самописцями. Керування модулем відбувається за допомогою ПЛК, панельного контролера, ПК або іншого пристрою.

Основні особливості модуля:

• 6 незалежні виходи, поканальна ізоляція;
• Типи вихідних сигналів: 4..20мА;
• Виходи активного типу;
• Напруга живлення: =24 В.

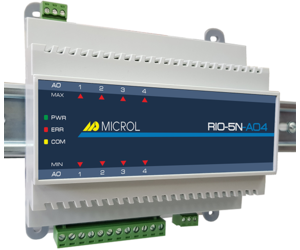

Модуль аналогових виходів RIO-5N-AO4, призначений для перетворення цифрових сигналів, які передаються мережею RS-485, в уніфікований аналоговий сигнал, для керування виконавчими механізмами або перетворення сигналів пристроями реєстрації чи самописцями. Керування модулем відбувається за допомогою ПЛК, панельного контролера, ПК або іншого пристрою.

Основні особливості модуля:

• 4 незалежні виходи, поканальна ізоляція;
• Типи вихідних сигналів: 0..5мА, 0(4)..20мА, 0..10В;
• Виходи активного типу;
• Напруга живлення: =24 В, =~230 B.

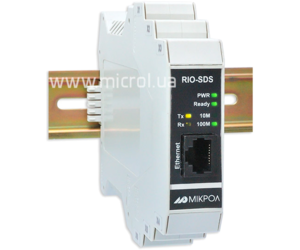

RIO-SDS призначений для двостороннього перетворення сигналів інтерфейсу RS485 та Ethernet. Забезпечує можливість підключення пристроїв, з інтерфейсом RS-485, до мережі Ethernet.

Основні функції перетворювача:

• Взаємне перетворення сигналів інтерфейсів RS-485 та Ethernet.
• Автоматичне визначення напряму передавання даних.
• Гальванічна ізоляція інтерфейсів.
• Створення віртуального СОМ-порту при підмиканні пристрою до ПК, що дозволяє без додаткової адаптації використовувати інформаційні системи (SCADA, конфігуратори), що працюють з апаратним СОМ-портом.
• Налаштування приладу, через вбудований WEB-інтерфейс.
• Живлення: =24В.

Операційні системи, що підтримуються:

• Windows XP/Server 2003/Vista/7/8/8.1/10/11
• Linux 2.6.x/3.x.x

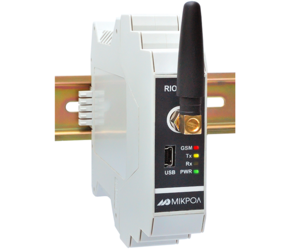

RIO-GSM призначений для реалізації різних систем бездротового збору даних та/або управління за протоколом MODBUS RTU, з використанням технології передачі пакетних даних GPRS у стільникових мережах стандарту GSM.

Основні функції перетворювача:

• Взаємне перетворення сигналів інтерфейсів RS-485 та GSM.
• Автоматичне визначення напряму передавання даних.
• Гальванічна ізоляція інтерфейсів.
• Створення віртуального СОМ-порту при підмиканні пристрою до ПК, що дозволяє без додаткової адаптації використовувати інформаційні системи, що працюють з апаратним СОМ-портом.
• Архівування на вбудовану карту пам’яті MicroSD.
• SMS сповіщення, про вихід параметра за налаштовувальні межі.
• Живлення: =24В.

Операційні системи, що підтримуються:

• Windows XP/Server 2003/Vista/7/8/8.1/10/11

Роз'єм шинний, правий РШП-5, використовується для підключення живлення та інтерфейсу RS-485, для модулів входів/виходів RIO. При використанні даного, роз'єму, провідники будуть підмикатися справа від модулів входів/виходів.

Роз'єм шинний, лівий РШЛ-5, використовується для підключення живлення та інтерфейсу RS-485, для модулів входів/виходів RIO. При використанні даного, роз'єму, провідники будуть підмикатися зліва від модулів входів/виходів.

Кінцевий тримач ТК1, використовується для фіксації модулів входів/виходів на DIN-рейці. Зручність даних тримачів в тому, що вони розроблені таким чином, що дають можливість підключення провідників до роз'ємі РШП та РШЛ, під тримачем ТК1.
