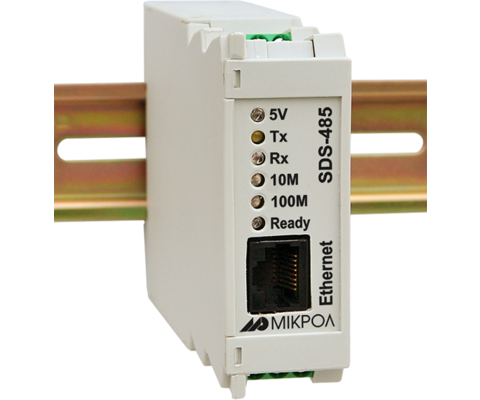

SDS-485 - Блок перетворення інтерфейсу RS-485/Ethernet

Оберіть модифікацію:

Код замовлення:

SDS-485

Кількість:

Доступний для замовлення

Перетворювач SDS‑485 призначений для:

  • 🔄 Двостороннього перетворення сигналів між інтерфейсами RS‑485 та Ethernet;
  • 🌐 Підключення пристроїв з інтерфейсом RS‑485 до локальної або глобальної Ethernet‑мережі;
  • 🛡 Надійного обміну даними у промислових мережах з використанням вбудованої гальванічної ізоляції;
  • Інтеграції промислових пристроїв у SCADA‑системи, вимірювальні та моніторингові комплекси без потреби у фізичному COM‑порті на ПК.

Пристрій підтримує створення віртуального COM‑порту та має вбудований WEB‑інтерфейс для налаштування параметрів роботи.

Основні функції

  • 🔄 Взаємне перетворення сигналів RS‑485 ↔ Ethernet;
  • Автоматичне визначення напряму передавання даних у half‑duplex режимі RS‑485;
  • 🛡 Гальванічна ізоляція інтерфейсів, що захищає обладнання від різниці потенціалів і імпульсних завад;
  • 💻 Створення віртуального COM‑порту для роботи зі стандартними програмами, що використовують апаратний COM;
  • 🌐 Вбудований WEB‑інтерфейс для конфігурування мережевих параметрів і режимів роботи;
  • 🔋 Живлення від 24 В DC або через зовнішній блок живлення, що забезпечує стабільність роботи в промислових умовах.

Підтримувані режими роботи

  • TCP Server – прийом вхідних підключень від клієнтів;
  • TCP Client – ініціація підключення до віддаленого сервера;
  • UDP – передача даних по протоколу UDP для низької затримки;
  • RFC2217 – передача послідовних даних через TCP з підтримкою керування сигналами порту;
  • MCSC (Multi‑Channel Serial Communication) – багатоканальна робота для інтеграції у складні мережі;
  • RealCOM – режим прозорої роботи з віртуальним COM‑портом для SCADA та інших систем моніторингу.

Електричні та функціональні характеристики

  • Інтерфейси:
    • RS‑485 (двопровідне підключення, half‑duplex);
    • Ethernet 10/100 Мбіт/с;
  • Гальванічна ізоляція: між RS‑485 та Ethernet;
  • Швидкість обміну:
    • RS‑485: до 3 Мбіт/с;
    • Ethernet: 10/100 Мбіт/с;
  • Віртуальний COM‑порт: підтримка автоматичного створення у Windows;
  • WEB‑інтерфейс: налаштування IP‑адреси, режимів роботи та параметрів порту;
  • Напруга живлення: 24 В DC (можливе живлення від зовнішнього адаптера).

Підтримувані операційні системи

  • Windows: XP / Server 2003 / Vista / 7 / 8 / 8.1 / 10 / 11;
  • Linux: ядра 2.6.x / 3.x.x.
Продавець

11 202

з ПДВ

БПІ-52

БПІ-54

БПІ-452

SDS-485

Режими:

Режими роботи:

RealCOM - віртуальний СОМ порт

RealCOM - віртуальний СОМ порт

RealCOM - віртуальний СОМ порт

RealCOM - віртуальний СОМ порт
TCP Client
TCP Server

Інтерфейс А:

Тип інтерфейсу 1:

USB

USB

USB

Ethernet, RJ-45

Максимальна швидкість передавання даних:

12 Мбіт/с

12 Мбіт/с

12 Мбіт/с

10/100 Мбіт/с

Максимальна довжина лінії зв'язку, м:

3

3

3

40

Максимальна кількість пристроїв, шт:

1

1

1

1

Інтерфейс В:

Тип інтерфейсу 2:

RS-485

RS-422/RS-423
RS-485

4xRS-485
RS-485

RS-485

Максимальна швидкість передавання даних:

до 115200 біт/с

RS-422, RS-422A: 10000 кбіт/с
RS-423: 100 кбіт/с
RS-485: до 115200 біт/с

Кожного RS-485: до 115200 біт/с

до 230400 біт/с

Максимальна довжина лінії зв'язку, м:

до 1200м, при швидкості 9600 біт/с

RS-422, RS-422A : до 1200м, при швидкості 90 кбіт/с
RS-423: до 1200м, при швидкості 1 кбіт/с
RS-485: до 1200м, при швидкості 9600 біт/с

Кожного RS-485: до 1200м, при швидкості 9600 біт/с

до 1200м, при швидкості 9600 біт/с

Максимальна кількість пристроїв, шт:

до 32

до 32

Кожного RS-485: до 32

до 32

Тип лінії:

двопровідна

чотирипровідна

двопровідна

двопровідна

Електричні дані:

Напруга живлення:

від інтерфейсу USB

від інтерфейсу USB

від інтерфейсу USB

Постійного струму: 24 В
Змінного струму: не більше 5ВА

Споживана потужність:

не більше 65 мА

не більше 65 мА

не більше 150 мА

Постійного струму: не більше 65 мА
Змінного струму: не більше 2ВА

Гальванічна розв'язка:

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної розв'язки не менше 500 В.

Корпус:

Тип монтажу:

на DIN-рейку

на DIN-рейку

на DIN-рейку

на DIN-рейку

Розмір корпусу (ВхШхГ):

76х26х115 мм

76х26х115 мм

76х26х115 мм

76х26х115 мм

Маса, не більше:

0,13 кг

0,13 кг

0,13 кг

0,13 кг

Ступінь захисту:

IP30

IP30

IP30

IP30

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

IP30
від -40 °С до +70 °С

від -40 °С до +70 °С

від -40 °С до +70 °С

Документація

SDS-485

UA Настанова щодо експлуатування SDS-485, v.1.01 3.41 MB PDF
Програмне забезпечення

Пошукові утіліти:

UA Device search utility v2.7 (For Win 11/10/8/7/XP) 2.24 MB ZIP
UA NPort Search Utility Win XP/7/8 879.67 KB EXE

Драйвера для Windows:

UA Драйвер для Windows (Dekstop) 7/10/Server 2008 8.92 MB ZIP
UA Драйвер для Windows (Dekstop) 11/Server 2022 9.44 MB ZIP
