- Блок гальванічної розв'язки, одноканальний

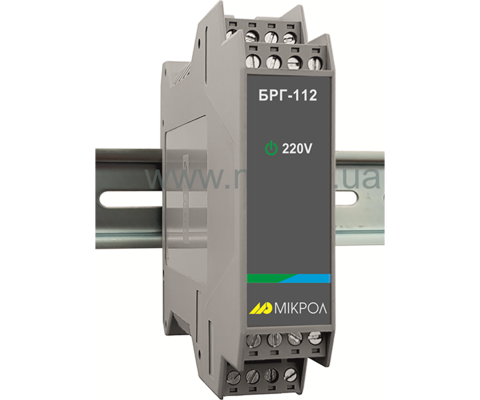

БРГ-112 - Блок гальванічної розв'язки, одноканальний

Оберіть модифікацію:

Код замовлення:

БРГ-112
AA
Код вхідного сигналу:
BB
Код вихідного сигналу:
U
Напруга живлення:

Кількість:

Доступний для замовлення

Блок гальванічної розв’язки БРГ-112 призначений для:

  • 🛡 Гальванічного захисту електричних ланцюгів, що працюють з уніфікованими аналоговими сигналами (струмовими або напруговими);
  • 🔄 Перетворення та узгодження сигналів між різними частинами вимірювальних або керуючих систем;
  • Підвищення надійності роботи систем автоматизації та АСУ ТП, захищаючи приймальні пристрої від перенапруг, перешкод та потенційних зсувів.

Прилад забезпечує гальванічну ізоляцію вхідного сигналу від вихідного, що дозволяє ефективно усунути вплив завад та різниці потенціалів між сегментами системи.

Функціональні можливості:

  • 🔒 Гальванічна ізоляція: повне електричне розділення між вхідним та вихідним колом;
  • 🛡 Захист сигналів: зниження впливу перехідних процесів, наведень і електромагнітних перешкод;
  • 🔄 Перетворення сигналів: передача аналогового сигналу з пасивного входу на активний вихід уніфікованого типу, готового до підключення до контролерів, реєстраторів або приладів індикації;
  • Стабільність та точність: збереження форми та амплітуди сигналу при ізоляції та перетворенні.

Електричні характеристики:

  • Вхід: 1 пасивний, уніфікований (струмовий або напруговий сигнал: 0–5 мА, 0–20 мА, 4–20 мА або 0–10 В);
  • Вихід: 1 активний, уніфікований (струмовий або напруговий сигнал для підключення до приймального пристрою);
  • 🛡 Гальванічна ізоляція: забезпечує повний розрив електричного зв’язку між входом та виходом;
  • 🔋 Живлення: 230В або 24В.
Вхід:
  • пасивний
  • уніфіковані.
Вихід:
  • активний
  • уніфіковані.
Живлення:
  • = 24 V, 100мA
  • ~230V, 5ВA
Продавець

від

4 128

з ПДВ

Оберіть модифікацію та заповніть код замовлення

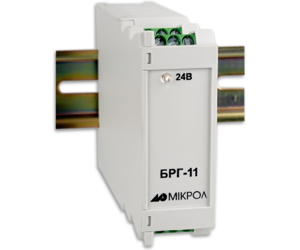

БРГ-11

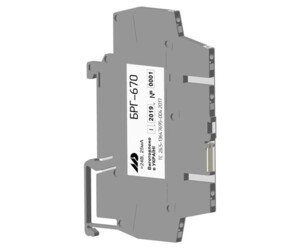

БРГ-670

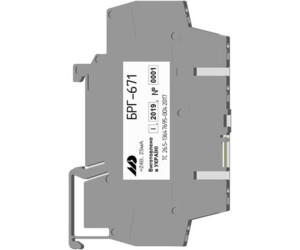

БРГ-671

БРГ-112

Вхідні сигнали:

Кількість входів:

1

1

1

1

Тип входу:

пасивний

пасивний

активний

пасивний

Діапазони можливих вхідних сигналів/опір навантаження:

від 0 мА до 5 мА / R = 200 Ом
від 0 мА до 20 мА / R ≤ 50 Ом
від 4 мА до 20 мА / R ≤ 50 Ом
від 0 до 10 В / R ≥ 20кОм

від 4 мА до 20 мА / R≤400 Ом

від 0 мА до 5 мА / R = 200 Ом
від 0 мА до 20 мА / R ≤ 50 Ом
від 4 мА до 20 мА / R ≤ 62 Ом
від 0 до 10 В / R ≥ 20кОм

від 0 мА до 5 мА / R = 200 Ом
від 0 мА до 20 мА / R ≤ 50 Ом
від 4 мА до 20 мА / R ≤ 50 Ом
від 0 до 10 В / R ≥ 20кОм

Межа основної зведеної похибки вимірювання:

± 0,2 %

± 0,2 %

± 0,2 %

± 0,2 %

Вихідні сигнали:

Кількість виходів:

1

1

1

1

Тип виходу:

активний

пасивний

пасивний

активний

Діапазони можливих вихідних сигналів/опір навантаження:

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R≤500 Ом
від 4 мА до 20 мА / R≤500 Ом
від 0 до 10 В / R≥2000 Ом

від 4 мА до 20 мА R ≤ 800 Ом

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R ≤ 500 Ом
від 4 мА до 20 мА / R ≤ 500 Ом
від 0 до 10 В / R ≥ 2000 Ом

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R ≤ 500 Ом
від 4 мА до 20 мА / R ≤ 500 Ом
від 0 до 10 В / R ≥ 2000 Ом

Гальванічна розв'язка:

• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 2000 В.

• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

Електричні дані:

Напруга живлення:

Постійного струму: 24 В

Токова петля, 24В

Постійного струму: 24 В

Постійного струму: 24 В
Змінного струму: 230 В

Споживана потужність:

Постійного струму: не більше 125 мА

не більше 20 мА

Постійного струму: не більше 30 мА

Постійного струму: не більше 100 мА
Змінного струму: не більше 5 ВА

Корпус:

Тип монтажу:

на DIN-рейку

на DIN-рейку

на DIN-рейку

на DIN-рейку

Розмір корпусу (ВхШхГ):

76х26х115 мм

94х7х64 мм

94х7х64 мм

100х23х115 мм

Маса, не більше:

0,13 кг

0,1 кг

0,1 кг

0,2 кг

Ступінь захисту:

IP20

IP20

IP20

IP20

Документація

БРГ-112

UA Настанова щодо експлуатування БРГ-112 2.49 MB PDF
