Одноканальний, програмний ПІД регулятор

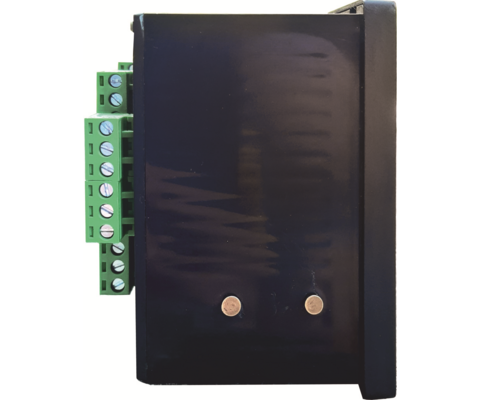

МІК-341-К6 Одноканальний, програмний ПІД регулятор

Код замовлення:

МІК-341-К6
AA
Тип вхідного сигналу:
Ga
Живлення пасивних давачів 0(4)-20mA:
CC
Діапазон вихідного аналогового сигналу:
DD
Тип вихідних дискретних сигналів:
R
Наявність інтерфейсу RS-485:
U
Напруга живлення:

Кількість:

Доступний для замовлення

Одноканальний програмний ПІД-регулятор МІК-341 призначений для керування багатоступінчастими температурними режимами у системах керування електропечами (камерами, елеваторними, шахтними, плавильними тощо). Забезпечує автоматичне регулювання та контроль технологічних параметрів у промислових процесах. Забезпечує ручне та автоматичне регулювання технологічних параметрів: температури, тиску, рівня, вологості, витрати та інших фізичних величин у різних галузях промисловості.

⚙️ Функціональні можливості:

📊 Вимірювання та індикація:

  • один універсальний вхід, для вимірювання температури або інших фізичних величин (тиску, вологості, витрати, рівня тощо). Зміна на іниший тип давача не потребує калібрування;
  • окремий вхід компенсації сигналів термопар;
  • індикація поточних значень та стану процесу регулювання;
  • масштабування шкали вхідного сигналу;
  • цифрова фільтрація та корекція вхідного сигналу.

📈 Режими регулювання:

  • програмне покрокове регулювання - 8 програм по 16 кроків, кожна;
  • забезпечує підтримання стабільного значення параметра за заданими уставками;
  • реалізує:
    • ПІД-регулювання з автоналаштування коефіцієнтів: аналогове, імпульсне та ШІМ;
    • Двопозиційного (ON/OFF) та трипозиційне керування;
    • Автоналаштування коефіцієнтів, - ПІД регулятора.
  • керування в ручному режимі, з передньої панелі приладу;
  • формування сигналів керування для виконавчих механізмів (наприклад, електроклапанів, твердотілих реле, частотників).

🚨 Сигналізація:

  • функція сигналізації про вихід вимірювального параметра за встановлені межі, з спрацюванням дискретних виходів;
  • лінійне перетворення вхідного сигналу у вихідний аналоговий сигнал уніфікованого типу.

🔄 Додаткові можливості:

  • інтерфейси: RS-485, USB;
  • протоколи: Modbus RTU.
Вхідний сигнал:
  • к-сть: 1
  • уніфіковані сигнали
  • напруга
  • термоперетворювачі опору
  • термопари
Аналоговий вихід (опція):
  • к-сть: 1
  • уніфіковані сигнали
Дискретні вихода (опція):
  • к-сть: до 4
  • транзистор ОК: до 40В, 100мА
  • замикаючі реле: до 230В, 5А.
Інтерфейси:
  • USB (конфігурування)
  • RS-485
  • протокол Modbus RTU
Живлення:
  • ~ 100 В до ~ 242 В, 8.5 ВA
  • = 18 В до 36 В, 250 мА
Монтаж:
  • щитовий
  • 96х96х63 мм
Продавець

від

11 562

з ПДВ

Оберіть модифікацію та заповніть код замовлення

МІК-341-К6

Загальна інформація:

Тип регулювання:

Двопозиційний (ON/OFF)
Трипозиційний
Аналоговий ПІД регулятор
Імпульсний ПІД регулятор
ШІМ ПІД регулятор

Кількість незалежних регуляторів:

1

Додаткові функції:

Автоналаштування
Сигналізатор
Перетворювач
Крокова програма роботи

Аналогові вхідні сигнали:

Кількість аналогових входів:

1

Тип входу:

уніфіковані: пасивний
термоопір: трьохпровідне підключення

Типи вхідних давачів та сигналів:

0-5 мА , 0-20 мА , 4-20 мА , -5-5 мА , -20-20 мА
0-10 В , 0-100 мВ , -10-10 В , -100-100 мВ
ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
ТХА (K), ТХК (L), ТНН (N), ТЖК (J), ТПП 10 (S), ТПП (R), ТПР (B), ТМКн (T), ТХКн (E), ТВР -1(A-1), ТВР -2(A-2), ТВР -3(A-3)
0-150 Ом , 0-300 Ом , 0-1200 Ом , 0-2500 Ом

Межа основної зведеної похибки вимірювання:

≤ 0.2
≤ 0.4 % (при переході на інший тип давача, без калібрування)

Час опитування входу:

до 0.1

Гальванічна ізоляція:

• Вхід ізольований від інших кіл.

Перехід на інший тип давача:

Перехід на інший тип давача, можливий користувачем. Без необхідності калібрування.

Дискретні вхідні сигнали:

Кількість дискретних входів:

3

Рівні сигналів спрацювання:

• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО 18-30 В

Споживання входу:

≤ 10 мА

Аналогові вихідні сигнали:

Кількість виходів:

1 (опція)

Тип виходу:

активний

Діапазони можливих вихідних сигналів:

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм
SSR реле

Межа основної зведеної похибки формування вихідного сигналу:

≤ 0.2 %

Дискретні вихідні сигнали:

Кількість дискретних виходів:

4

Типи дискретних виходів:

• NPN Транзистор: до 40В, 100мА
• Замикаючі реле: до 230В, 5А (при умові замовлення 4Р)

Інтерфейси:

Інтерфейс обміну даними:

RS-485
USB

Протокол обміну даних:

Modbus RTU

Індикація:

Тип індикації:

Семисегментна, цифрова

Точність індикації:

Чотири розряди

Електричні дані:

Напруга живлення:

Змінного струму: 230 В
Постійного струму: 24 В

Споживана потужність:

Змінного струму: не більше 8.5 ВА
Постійного струму: не більше 250 мА

Наявність вбудованого джерела живлення входів:

Так, опція, при умові замовлення
= 24 В, 25 мА

Енергонезалежна пам'ять:

Так, EEPROM

Гальванічна розв'язка:

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В

Корпус:

Тип монтажу:

Щитовий

Розмір корпусу (ВхШхГ):

96х96х63 мм

Маса, не більше:

не більше 0,5 кг

Ступінь захисту:

IP30

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С
