Головна Вимірювачі-індикатори Знято з виробництва:

Індикатор - вимірювач технологічних параметрів

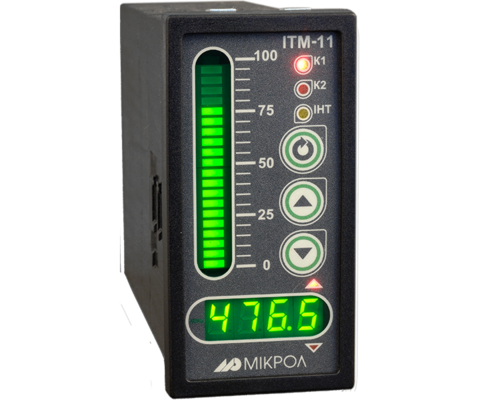

ІТМ-11В Індикатор - вимірювач технологічних параметрів

Оберіть модифікацію:

ІТМ-10

ІТМ-11

ІТМ-11В

Код замовлення:

ІТМ-11В

Кількість:

Знято з виробництва, замінаІТМ-311В

ІТМ-11В — це універсальний 💡 прилад для вимірювання температури 🌡️, тиску ⛽, вологості 💧, рівня 📏, витрати 💨 та інших фізичних величин у промислових системах автоматизації.
Забезпечує точне вимірювання, локальну індикацію та передачу даних у системи диспетчеризації.

🔧 Функціональні можливості:

Вимірювання фізичних величин — підтримка уніфікованих датчиків із вихідним сигналом струму (0–5 мА, 4–20 мА) або напруги (0–10 В).
Масштабування шкали — гнучке налаштування відображення у потрібних одиницях: °C, бар, %, мм, м³/год тощо.
Цифрова фільтрація та лінійна корекція — забезпечують стабільність показів навіть при шумових перешкодах.
Сигналізація перевищення меж — до двох дискретних виходів ⚠️ для спрацювання реле або керування виконавчими пристроями.
Аналоговий вихід — лінійне перетворення у стандартний сигнал 4–20 мА або 0–10 В для підключення до інших систем.
Яскрава індикація — чотирирозрядний 7-сегментний LED-дисплей 🔢 забезпечує чітке зчитування навіть при сильному освітленні.
RS-485 (Modbus RTU) — двосторонній зв’язок 📡 у режимах Slave та Master (опитування інших приладів).
Підключення сигналів — усі вхідні та вихідні сигнали підключаються через проміжний клемник КБЗ-16-13 або КБЗ-17-01 🧰, що забезпечує швидкий монтаж, зручне обслуговування та надійний контакт.

Вхідний сигнал:

к-сть: 1
уніфіковані сигнали
напруга
термоперетворювачі опору
термопари

Аналоговий вихід:

к-сть: 1
уніфіковані сигнали

Дискретні вихода:

к-сть: 2
транзистор
перекидне реле
оптосимістор.

Інтерфейси:

RS-485
протокол Modbus RTU

Живлення:

= 18 В до 36 В, 200 мА

Монтаж:

щитовий
96x48x170 мм
підключення сигналів через КБЗ

Продавець

від

10 278 ₴

з ПДВ

Оберіть модифікацію та заповніть код замовлення

Усі характеристики

Тільки відмінності

ІТМ-10

ІТМ-11

ІТМ-11В

Загальна інформація:

Тип приладу:

Технологічний індикатор

Додаткові функції:

Перетворення вхідного сигналу
Сигналізація

Аналогові вхідні сигнали:Кількість аналогових входів:
1
1
1
Типи вхідних давачів та сигналів:
0-5 мА , 0-20 мА , 4-20 мА
 0-75 мВ , 0-200 мВ , 0-2 В, 0-10 В
 ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100
 ТХА (K), ТХК (L), ТЖК (J), ТПП 10 (S), ТПР (B),  ТХКн (E), ТВР -1(A-1)
0-5 мА , 0-20 мА , 4-20 мА
 0-75 мВ , 0-200 мВ , 0-2 В, 0-10 В
 ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100
 ТХА (K), ТХК (L), ТЖК (J), ТПП 10 (S), ТПР (B),  ТХКн (E), ТВР -1(A-1)
0-5 мА , 0-20 мА , 4-20 мА
 0-75 мВ , 0-200 мВ , 0-2 В, 0-10 В
 ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100
 ТХА (K), ТХК (L), ТЖК (J), ТПП 10 (S), ТПР (B),  ТХКн (E), ТВР -1(A-1)
Межа основної зведеної похибки вимірювання:
≤ 0.2 %
≤ 0.2 %
≤ 0.2 %
Час опитування входу:
до 0.1 секунди
до 0.1 секунди
до 0.1 секунди
Гальванічна ізоляція:
• Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
Перехід на інший тип давача:
Можлива користувачем, потребує калібрування
Можлива користувачем, потребує калібрування
Можлива користувачем, потребує калібрування

Дискретні вхідні сигнали:

Кількість дискретних входів:

Не комплектується

Аналогові вихідні сигнали:

Кількість виходів:

Тип виходу:

активний

Діапазони можливих вихідних сигналів:

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом

Межа основної зведеної похибки формування вихідного сигналу:

≤ 0.2 %

Дискретні вихідні сигнали:

Кількість дискретних виходів:

Типи дискретних виходів:

• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А
• Твердотільне реле: до 60 В, 1 А

Інтерфейси:

Інтерфейс обміну даними:

RS-485

Протокол обміну даних:

Modbus RTU

Індикація:

Тип індикації:

Семисегментна, цифрова

Семисегментна, цифрова
Лінійний індикатор, барграф

Точність індикації:

Чотири розряди

Чотири розряди
Лінійний індикатор, барграф

Чотири розряди

Електричні дані:Напруга живлення:
Постійного струму: 24 В
Постійного струму: 24 В
Постійного струму: 24 В
Споживана потужність:
Постійного струму:  не більше 150 мА
Постійного струму:  не більше 200 мА
Постійного струму:  не більше 200 мА
Наявність вбудованого джерела живлення входів:
Не комплектується
Не комплектується
Не комплектується
Енергонезалежна пам'ять:
Так, EEPROM
Так, EEPROM
Так, EEPROM
Гальванічна розв'язка:
• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 1500 В
• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 1500 В
• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 1500 В

Корпус:

Тип монтажу:

Щитовий

Розмір корпусу (ВхШхГ):

48х96х170 мм

96х48х170 мм

Маса, не більше:

не більше 0,35 кг

Ступінь захисту:

IP30

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

Документація

ІТМ-11В

UA Настанова щодо експлуатування, ІТМ-11В, v2.14 2.2 MB PDF

Програмне забезпечення

Інсталяція MIK-Configurator:

UA Інсталяційний архів, v3.026 130.67 MB ZIP

Настанова щодо експлуатування MIK-Configurator:

UA Настанова щодо експлуатування 1.46 MB PDF

Відділ продажу

Відділ технічної підтримки

Відділ гарантійного ремонту

ІТМ-11В Індикатор - вимірювач технологічних параметрів

ІТМ-11В

Вхідний сигнал:

Аналоговий вихід:

Дискретні вихода:

Інтерфейси:

Живлення:

Монтаж:

Продавець

10 278 ₴

з ПДВ

Загальна інформація:

Аналогові вхідні сигнали:

Дискретні вхідні сигнали:

Аналогові вихідні сигнали:

Дискретні вихідні сигнали:

Інтерфейси:

Індикація:

Електричні дані:

Корпус:

Умови експлуатації:

Документація

Програмне забезпечення
