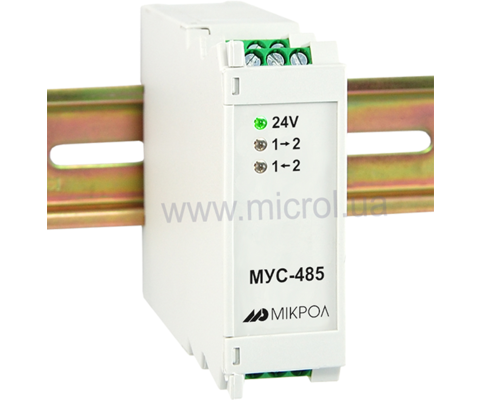

МУС-485 - Повторювач/підсилювач інтерфейсу RS-485

Код замовлення:

МУС-485

Кількість:

Доступний для замовлення

Повторювач інтерфейсу МУС‑485 призначений для:

  • 🔄 Підсилення та ретрансляції сигналів інтерфейсу RS‑485;
  • 📡 Збільшення довжини лінії зв’язку понад 1200 метрів;
  • Розширення кількості підключених пристроїв понад стандартні 32 вузли без погіршення якості сигналу;
  • 🛡 Підвищення надійності промислових мереж, виключаючи вплив перешкод та різниці потенціалів завдяки гальванічній ізоляції.

Повторювач автоматично визначає напрям передавання даних та не потребує додаткового керування сигналами для роботи в напівдуплексних мережах RS‑485.

Основні функції:

  • 🔄 Автоматичне ретранслювання сигналів інтерфейсу RS‑485;
  • Автоматичне визначення напряму передавання даних;
  • 🛡 Гальванічна ізоляція, що запобігає впливу різниці потенціалів і захищає обладнання від перенапруг;
  • 📏 Збільшення довжини мережі понад 1200 м та розширення кількості пристроїв понад 32 без втрати якості сигналу;
  • 🔋 Живлення від зовнішнього джерела 24 В DC, що забезпечує стабільну роботу в промислових умовах.

Електричні та функціональні характеристики:

  • Інтерфейс: RS‑485 (двопровідне підключення, half‑duplex);
  • Максимальна кількість вузлів після підсилення: >32;
  • Максимальна довжина лінії після підсилення: >1200 м;
  • Гальванічна ізоляція: між сегментами мережі RS‑485;
  • Напруга живлення: 24 В DC;
  • Швидкість обміну: до 3 Мбіт/с;
  • Режим роботи: асинхронний, автоматичне визначення напряму даних.
Продавець

5 382

з ПДВ

МУС-485

Режими:

Режими роботи:

Повторювач, RS-485

Інтерфейс А:

Тип інтерфейсу 1:

RS-485

Максимальна швидкість передавання даних:

від 9600 до 115200 біт/с

Максимальна довжина лінії зв'язку, м:

до 1200м, при швидкості 9600 біт/с

Максимальна кількість пристроїв, шт:

1

Інтерфейс В:

Тип інтерфейсу 2:

RS-485

Максимальна швидкість передавання даних:

від 9600 до 115200 біт/с

Максимальна довжина лінії зв'язку, м:

до 1200м, при швидкості 9600 біт/с

Максимальна кількість пристроїв, шт:

до 32

Тип лінії:

двопровідна

Електричні дані:

Напруга живлення:

Постійного струму: 24 В

Споживана потужність:

не більше 65 мА

Гальванічна розв'язка:

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної розв'язки не менше 500 В.

Корпус:

Тип монтажу:

на DIN-рейку

Розмір корпусу (ВхШхГ):

76х26х115 мм

Маса, не більше:

0,13 кг

Ступінь захисту:

IP30

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

Документація

МУС-485

UA Настанова щодо експлуатування МУС-485, v.1.00 520.49 KB PDF
