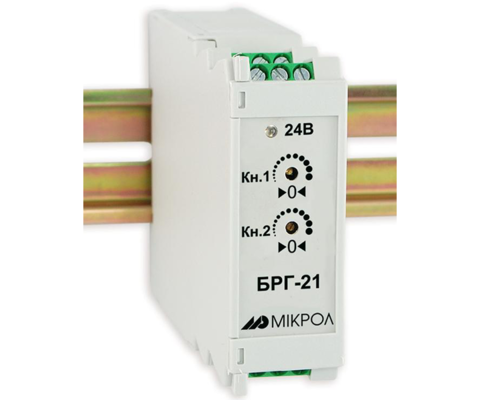

Двоканальний блок гальванічної ізоляції БРГ-21 призначений для:

  • 🛡 Гальванічного захисту електричних ланцюгів, що працюють з уніфікованими аналоговими сигналами (струмовими або напруговими);
  • 🔄 Перетворення та узгодження сигналів між різними ділянками систем вимірювання, регулювання та контролю;
  • Підвищення надійності та безпеки роботи промислових систем автоматизації, виключаючи вплив наведень, перехідних процесів і потенційних зсувів.

Прилад забезпечує двоканальну незалежну гальванічну ізоляцію, що дозволяє обслуговувати одночасно два аналогові сигнали без взаємного впливу.

Функціональні можливості:

  • 🔒 Подвійна гальванічна ізоляція – кожен канал має незалежне розділення вхідного і вихідного сигналів;
  • 🛡 Захист сигналів від перенапруг, електромагнітних перешкод та наведень;
  • 🔄 Перетворення сигналів без спотворення форми та амплітуди;
  • Стабільна робота при промислових завадах та різниці потенціалів у системі;
  • 🏭 Придатність до використання в АСУ ТП та промислових об’єктах з високим рівнем електромагнітних перешкод.

Електричні характеристики:

  • Кількість каналів: 2 (незалежних);
  • Вхід: 2 пасивні, уніфіковані (струмові: 0–5 мА, 0–20 мА, 4–20 мА; напругові: 0–10 В);
  • Вихід: 2 активні (напругові: 0–5 В, 0–10 В);
  • 🛡 Гальванічна ізоляція: забезпечує повний розрив електричного зв’язку між входом та виходом кожного каналу та між каналами;
  • 🔋 Живлення: 24 В DC.
Вхід:
  • 2
  • пасивні
  • уніфіковані.
Вихід:
  • 2
  • активні
  • 0-10В, 0-5В.
Живлення:
  • = 24 V
  • 50мA.
Продавець

від

6 942

з ПДВ

Оберіть модифікацію та заповніть код замовлення

БРГ-21

БРГ-412

БРГ-422

Вхідні сигнали:

Кількість входів:

2

2

2

Тип входу:

пасивний

пасивний

пасивний

Діапазони можливих вхідних сигналів/опір навантаження:

від 0 мА до 5 мА / R = 200 Ом
від 0 мА до 20 мА / R ≤ 50 Ом
від 4 мА до 20 мА / R ≤ 50 Ом
від 0 до 10 В / R ≥ 20кОм

від 4 мА до 20 мА / R ≤ 50 Ом

від 4 мА до 20 мА / R = 400 Ом

Межа основної зведеної похибки вимірювання:

± 0,2 %

± 0,2 %

± 0,2 %

Вихідні сигнали:

Кількість виходів:

2

2

2

Тип виходу:

активний

активний

пасивний

Діапазони можливих вихідних сигналів/опір навантаження:

від 0 до 10 В / R = 2000 Ом
від 0 до 5 В / R ≥ 1000 Ом

від 4 мА до 20 мА / R ≤ 250 Ом

від 4 мА до 20 мА / R = 800 Ом

Гальванічна розв'язка:

• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

Електричні дані:

Напруга живлення:

Постійного струму: 24 В

Токова петля, 24В

Токова петля, 24В

Споживана потужність:

Постійного струму: не більше 50 мА

не більше 20 мА (канал)

не більше 20 мА (канал)

Корпус:

Тип монтажу:

на DIN-рейку

на DIN-рейку

на DIN-рейку

Розмір корпусу (ВхШхГ):

76х26х115

76х26х115

76х26х115

Маса, не більше:

0,13 кг

0,13 кг

0,13 кг

Ступінь захисту:

IP20

IP20

IP20

Документація

БРГ-21

UA Настанова щодо експлуатування БРГ-21 787.85 KB PDF
