Модуль дискретних входів

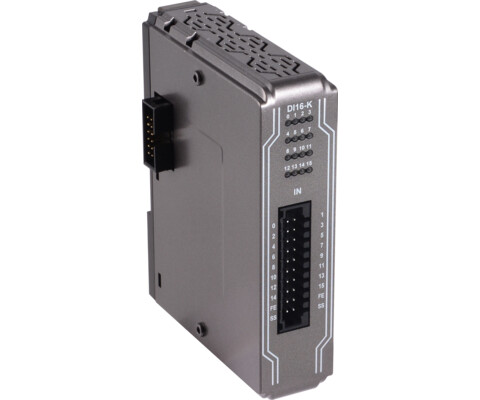

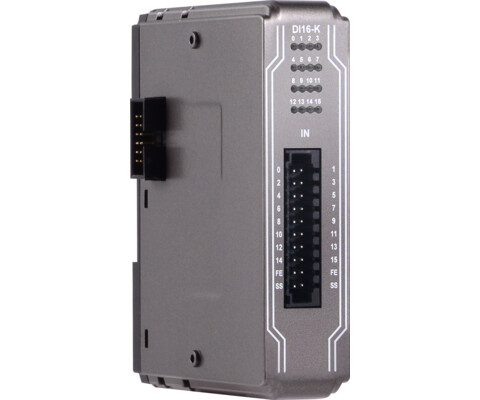

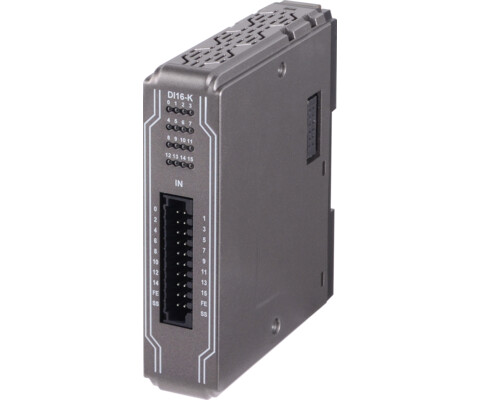

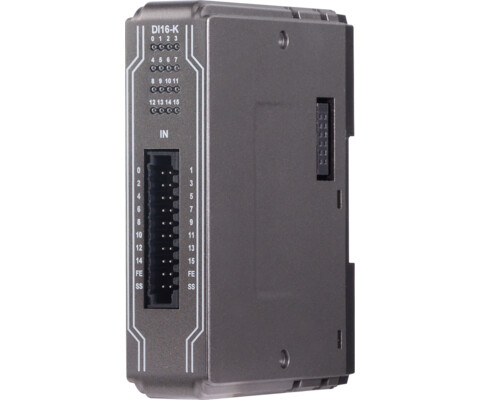

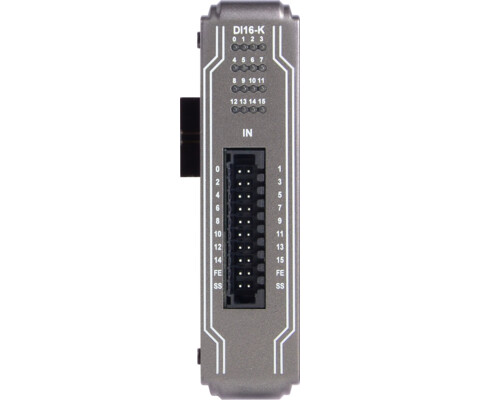

iR-DI16-K Модуль дискретних входів

Код замовлення:

iR-DI16-K

Кількість:

На складі

🎯 Призначення:
Модуль iR-DI16-K серії iR від Weintek призначений для збору дискретних сигналів від кнопок, вимикачів, датчиків та іншого обладнання у системах автоматизації. Використовується як частина розподілених систем вводу/виводу і підключається через комунікаційний модуль серії iR (наприклад, iR-ETN, iR-COP,
iR-ECAT) або безпосередньо підключатися як модуль дискретних входів до контролера cMT-CTRL01, що працює під управлінням CODESYS

⚙️ Технічні характеристики:

  • 🔌 Канали вводу: 16 дискретних входів (Sink or Source)
  • Номінальна напруга вводу: 24 V DC (−15% … +20%)
  • 📥 Вхідний струм: ~5 мА/канал
  • Швидкодія: час відгуку ≤ 5 мс
  • 🛡 Гальванічна ізоляція: між каналами вводу та внутрішньою схемою модуля
  • 📦 Підключення: знімні клемні блоки для зручності монтажу
  • 🔋 Споживання: ~83 мА (з внутрішньої шини)
  • 🌡 Робоча температура: 0…+55 °C
  • 📐 Габарити: 30 × 109 × 81 мм
  • ⚖️ Вага: близько 110 г
  • 📏 Ступінь захисту: IP20, монтаж на DIN-рейку

💡 Функціональні можливості:

  •  Збір сигналів — прийом дискретних сигналів від кнопок, кінцевих вимикачів, датчиків присутності, аварійних сигналів тощо.
  •  Масштабування системи — може бути підключений разом з іншими модулями серії iR (аналогові входи/виходи, релейні модулі, високошвидкісні модулі).
  •  Пряма інтеграція з cMT-CTRL01 — працює як модуль дискретних входів для CODESYS-проєктів, що дозволяє створювати масштабовані PLC-рішення.
  •  Інтеграція — робота в складі систем з PLC/HMI/SCADA через комунікаційні модулі iR-ETN (Ethernet: Modbus TCP, EtherNet/IP) або iR-COP (CANopen) або iR-ECAT (EtherCAT slave).
  •  Надійність — гальванічна розв’язка входів забезпечує захист від перешкод і перевантажень.
  •  Індикація — світлодіоди на передній панелі для кожного входу дозволяють контролювати стан сигналів у реальному часі.
  •  Простота монтажу — завдяки компактному корпусу та знімним клемникам підключення виконується швидко і зручно.
Входа/Вихода:
  • 16 дискретних входів
  • NPN/PPN
Інтерфейси:
  • Підключення від комунікаційного модуля
  • iR-ETN
  • iR-COP
  • iR-ECAT
  • cMT-CTRL01
Живлення:
  • Від комунікаційного модуля
  • iR-ETN
  • iR-COP
  • iR-ECAT
  • cMT-CTRL01
