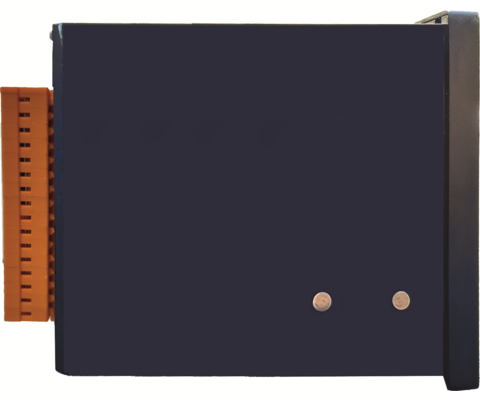

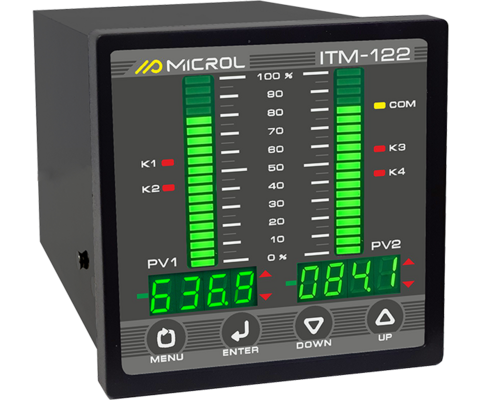

Індикатор - вимірювач технологічних параметрів, двоканальний з барграфом
ІТМ-122
Тип приладу:
Технологічний індикатор
Додаткові функції:
Перетворення вхідного сигналу
Сигналізація
Математичні функції
Кількість аналогових входів:
2
Типи вхідних давачів та сигналів:
0-5 мА , 0-20 мА , 4-20 мА
0-75 мВ , 0-200 мВ , 0-2 В, 0-10 В
ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
ТХА (K), ТХК (L), ТЖК (J), ТПП 10 (S), ТПР (B), ТХКн (E), ТВР -1(A-1)
0-1 кОм
Межа основної зведеної похибки вимірювання:
≤ 0.2 %
Час опитування входу:
до 0.1 секунди
Гальванічна ізоляція:
• Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
Перехід на інший тип давача:
Можлива користувачем, потребує калібрування
Кількість дискретних входів:
2
Рівні сигналів спрацювання:
Сигнал логічного "0" – стан "ВІДКЛЮЧЕНО": від 0 до 7 В, негативної полярності
Сигнал логічної "1" – стан "УВІМКНЕНО": від 18 до 30 В, негативної полярності
Споживання входу:
≤ 10 мА
Кількість виходів:
1
Тип виходу:
активний
Діапазони можливих вихідних сигналів:
0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм
Межа основної зведеної похибки формування вихідного сигналу:
≤ 0.2 %
Кількість дискретних виходів:
4
Типи дискретних виходів:
• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А
• Оптосимістор: до 300 В, 0.7 А
Інтерфейс обміну даними:
RS-485
Протокол обміну даних:
Modbus RTU
Тип індикації:
Семисегментна, цифрова
Лінійний індикатор, барграф
Точність індикації:
Чотири розряди
Напруга живлення:
Змінного струму: 230 В
Постійного струму: 24 В
Споживана потужність:
Змінного струму: ≤ 7.7 ВА
Постійного струму: не більше 320 мА
Наявність вбудованого джерела живлення входів:
Так, один канал
= 24 В, 25 мА
Енергонезалежна пам'ять:
Так, EEPROM
Гальванічна розв'язка:
• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 1500 В
Тип монтажу:
Щитовий
Розмір корпусу (ВхШхГ):
96х96х120 мм
Маса, не більше:
не більше 0,5 кг
Ступінь захисту:
IP30
Температура навколишнього середовища:
від -40 °С до +70 °С
Настанова щодо експлуатування, ІТМ-122 К7 , v1.01
