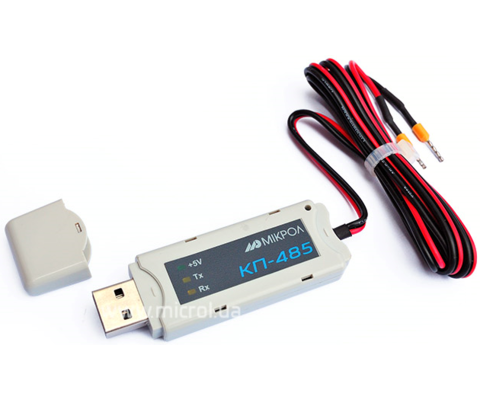

КП-485 - Programming cable

Код замовлення:

КП-485

Кількість:

Доступний для замовлення

Перетворювач інтерфейсів КП‑485 призначений для:

  • 🔄 Взаємного перетворення сигналів між інтерфейсами RS‑485 та USB;
  • Програмування та конфігурування приладів, що працюють через RS‑485 інтерфейс;
  • Тимчасового або сервісного підключення, оскільки не рекомендується для постійного обміну з SCADA‑системами через відсутність гальванічної ізоляції.

Перетворювач отримує живлення від шини USB та автоматично визначає напрям передавання даних у напівдуплексному режимі RS‑485, що робить його зручним для налаштування та тестування промислового обладнання.

Основні функції

  • 🔄 Перетворення сигналів RS‑485 ↔ USB;
  • Автоматичне визначення напряму передавання даних для half‑duplex режиму RS‑485;
  • Відсутність гальванічної ізоляції, що обмежує використання лише сервісними задачами;
  • 💻 Створення віртуального COM‑порту, сумісного зі стандартними програмами роботи з послідовними портами;
  • 🔋 Живлення від USB, без потреби у додатковому джерелі живлення.

Електричні та функціональні характеристики

  • Інтерфейси:
    • USB 2.0 (сумісний з USB 1.1/3.0);
    • RS‑485 (двопровідне підключення, half‑duplex);
  • Гальванічна ізоляція: відсутня;
  • Напруга живлення: 5 В DC (від USB);
  • Швидкість обміну: до 3 Мбіт/с;
  • Режим роботи: асинхронний, автоматичне визначення напряму даних.
Продавець

996

з ПДВ

КП-485

Режими:

Режими роботи:

RealCOM - віртуальний СОМ порт

Інтерфейс А:

Тип інтерфейсу 1:

USB

Максимальна швидкість передавання даних:

12 Мбіт/с

Максимальна довжина лінії зв'язку, м:

3

Максимальна кількість пристроїв, шт:

1

Інтерфейс В:

Тип інтерфейсу 2:

RS-485

Максимальна швидкість передавання даних:

до 115200 біт/с

Максимальна довжина лінії зв'язку, м:

до 1200м, при швидкості 9600 біт/с

Максимальна кількість пристроїв, шт:

до 32

Тип лінії:

двопровідна

Електричні дані:

Напруга живлення:

від інтерфейсу USB

Споживана потужність:

не більше 65 мА

Гальванічна розв'язка:

• Відсутня

Корпус:

Тип монтажу:

не передбачений

Розмір корпусу (ВхШхГ):

22х70х9 мм

Маса, не більше:

0,04 кг

Ступінь захисту:

IP30

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

Документація

КП-485

UA Настанова щодо експлуатування КП-485, v.1.02 298.07 KB PDF
