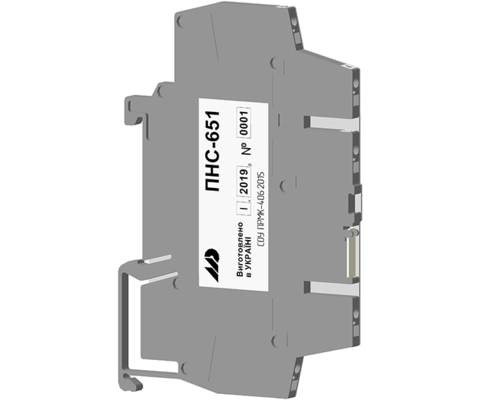

ПНС-651 - Перетворювач постійного струму

Оберіть модифікацію:

Код замовлення:

ПНС-651
AA
Діапазон вхідного сигналу:
BB
Діапазон вихідного сигналу:

Кількість:

Доступний для замовлення

Перетворювач ПНС-651, призначений для лінійного перетворення сигналів постійного струму в уніфікований аналоговий сигнал постійного струму. Перетворювач застосовується для контролю електричних мереж та установок, для телемеханізації та автоматизації об'єктів електроенергетики та АСУ ТП енергоємних об'єктів різних галузей промисловості.

Функції:

  • Лінійне перетворення величини вхідного сигналу постійного струму чи напруги в аналоговий уніфікований сигнал: 0..5мА, 0..20мА, 4..20мА, 0..10В;
  • Повна гальванічна ізоляція;
  • Тонкий корпус, пружинні клеми.
Вхідний сигнал:
  • однофазний
  • постійний струм (модифікації)
Вихідний сигнал:
  • к-сть: 1
  • 0..5 мА, 0..20 мА, 4..20 мА
  • 0..10 В
Живлення:
  • = 24 B, 30 мA
Продавець

від

3 534

з ПДВ

Оберіть модифікацію та заповніть код замовлення

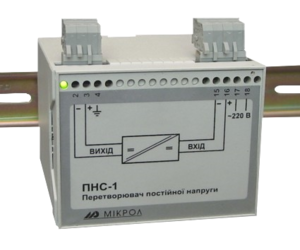

ПНС-1

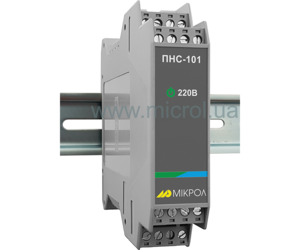

ПНС-101

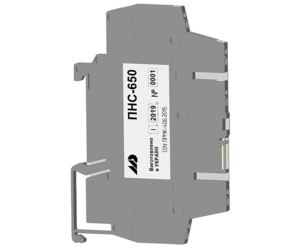

ПНС-650

ПНС-651

ПНС-410

Загальна інформація:

Тип електромережі:

Однофазна

Однофазна

Однофазна

Однофазна

Однофазна

Тип вхідного сигналу:

Постійна напруга
Постійний струм

Постійна напруга
Постійний струм

Постійна напруга

Постійний струм

Постійна напруга
Постійний струм

Вхідні сигнали:

Кількість входів:

1

1

1

1

1

Діапазони можливих вхідних сигналів:

Від 0 (-75) до 75 мВ (з шунту) / R = 250 кОм
Від 0 (-10) до 10 В / R = 130 кОм
Від 0 (-15) до 15 В / R = 200 кОм
Від 0 (-60) до 60 В / R = 267 кОм
Від 0 (-100) до 100 В, / R = 200 ком
Від 0 (-150) до 150 В / R = 667 кОм
Від 0 (-250) до 250 В / R = 667 кОм
Від 0 (-500) до 500 В / R = 1,3 МОМ
Від 0 (-750) до 750 В / R = 15 Ом
Від 0 (-5) до 5 мA / R = 15 Ом
Від 0 (-20) до 20 мA / R = 3,75 Ом
Від 4 до 20 мA / R = 3,75 Ом

Від 0 (-75) до 75 мВ (з шунту) / R = 250 кОм
Від 0 (-10) до 10 В / R = 130 кОм
Від 0 (-15) до 15 В / R = 200 кОм
Від 0 (-60) до 60 В / R = 267 кОм
Від 0 (-100) до 100 В / R = 200 ком
Від 0 (-150) до 150 В / R = 667 кОм
Від 0 (-250) до 250 В / R = 667 кОм
Від 0 (-500) до 500 В / R = 1,3 МОМ
Від 0 (-750) до 750 В / R = 15 Ом
Від 0 (-5) до 5 мA / R = 15 Ом
Від 0 (-20) до 20 мA / R = 3,75 Ом
Від 4 до 20 мA / R = 3,75 Ом

Від 0 до 75 мВ (з шунту) / R = 250 кОм
Від 0 до 10 В / R = 1 МОм
Від 0 до 15 В / R = 1.5 МОм
Від 0 до 60 В / R = 1.3 МОм
Від 0 до 100 В / R = 1.6 МОм
Від 0 до 150 В / R = 1.4 МОм
Від 0 до 250 В / R = 2.3 МОм
Від 0 до 500 В / R = 2.5 МОм
Від -75 до 75 мВ (з шунту) / R = 250 кОм
Від -1 до 5 В / R = 1 МОм
Від -5 до 5 В / R = 1 МОм
Від -10 до 10 В / R = 1 МОм

Від 0 до 5 мA / R = 200 Ом
Від 0 до 20 мA / R = 50 Ом
Від 4 до 20 мA / R = 62 Ом
Від 0 до 1 A / R = 0.1 Ом

Від 0 до 75 мВ (з шунту) / R = 250 кОм
Від 0 до 10 В / R = 130 кОм
Від 0 до 15 В / R = 200 кОм
Від 0 до 60 В / R = 267 кОм
Від 0 до 100 В / R = 200 кОм
Від 0 до 150 В / R = 667 кОм
Від 0 до 250 В / R = 667 кОм
Від 0 до 500 В / R = 1 МОм
Від 0 до 5 мА / R = 200 Ом
Від 0 до 20 мА / R = 50 Ом
Від 4 до 20 мА / R = 62 МОм

Межа основної зведеної похибки вимірювання:

0,25 %

0,2 %

0,2 %

0,2 %

0,25 %

Період вимірювання та перетворення:

налаштовувальний: від 0.5 до 6 секунд

не більше 6 секунд

0.5 секунд

не більше 6 секунд

налаштовувальний: до 0.6 секунд

Граничне навантаження:

в 2 рази, з тривалістю до 5 секунд

в 2 рази, з тривалістю до 5 секунд

в 2 рази, з тривалістю до 2 секунд

в 2 рази, з тривалістю до 5 секунд

• перевищення в 5 разів та тривалістю до 5 секунд, для величини напруги до 100В.
• перевищення в 2 рази та тривалістю до 5 секунд, для величини напруги більше 100В.

Аналогові вихідні сигнали:

Кількість виходів:

1

1

1

1

1

Тип виходу:

активний

активний

активний

активний

пасивний

Діапазони можливих вихідних сигналів:

0 – 5 мА / R ≤ 2000 Ом
–5 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм
–10 – 10 В / R ≤ 2 кОм

0 – 5 мА / R ≤ 2000 Ом
–5 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
-20 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 10 кОм
–10 – 10 В / R ≤ 10 кОм

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 10 кОм

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 10 кОм

4 – 20 мА / R ≤ 500 Ом

Індикація:

Цифрова індикація:

Не комплектується

Не комплектується

Не комплектується

Не комплектується

Не комплектується

Електричні дані:

Напруга живлення:

Постійного струму: 24 В
Змінного струму: 230 В

Постійного струму: 24 В
Змінного струму: 230 В

Постійного струму: 24 В

Постійного струму: 24 В

Постійного струму: 24 В (токова петля)

Споживана потужність:

Постійного струму: не більше 120 мА
Змінного струму: ≤ 5.0 ВА

Постійного струму: не більше 100 мА
Змінного струму: ≤ 5.0 ВА

Постійного струму: не більше 30 мА

Постійного струму: не більше 30 мА

Постійного струму: не більше 30 мА

Гальванічна розв'язка:

• Повна. Всі вузли ізольовані один від одного
• Напруга гальванічної (електричної) ізоляції не менше 2000 В

• Повна. Всі вузли ізольовані один від одного
• Напруга гальванічної (електричної) ізоляції не менше 2000 В

• Повна. Всі вузли ізольовані один від одного
• Напруга гальванічної (електричної) ізоляції не менше 2000 В

• Повна. Всі вузли ізольовані один від одного
• Напруга гальванічної (електричної) ізоляції не менше 2000 В

-

Корпус:

Тип монтажу:

на DIN рейку

на DIN рейку

на DIN рейку

на DIN рейку

на DIN рейку

Маса, не більше:

не більше 0,5 кг

не більше 0,5 кг

не більше 0.1 кг

не більше 0.1 кг

не більше 0.1 кг

Розмір корпусу (ВхШхГ):

95х100х110 мм

100х23х115 мм

94х7х64 мм

94х7х64 мм

76х26х115 мм

Ступінь захисту:

IP30

IP30

IP20

IP20

IP20

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С

від -40 °С до +70 °С

від -40 °С до +70 °С

від -40 °С до +70 °С

Документація

ПНС-651

UA Настанова щодо експлуатування ПНС-651, v.1.02 508.17 KB PDF
