Модуль гальванічної розв’язки дискретних входів

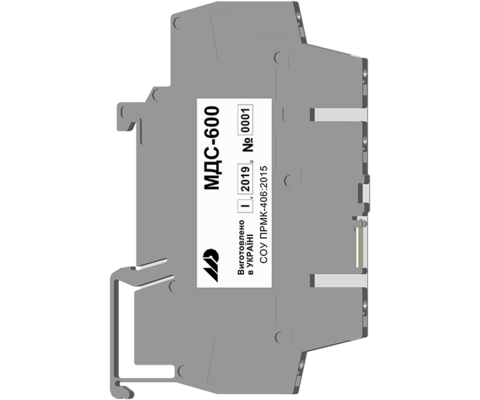

МДС-600 Модуль гальванічної розв’язки дискретних входів

Оберіть модифікацію:

МДС-600

МДС-601

Код замовлення:

МДС-600

XX

Тип виконання приладу (виходу):

04

малопотужний вихідний транзистор (до 50 В, 50 мА)

05

сильнопотужний вихідний транзистор (до 50 В, 400 мА)

07

твердотільне реле (до 50 В, 500 мА)

Кількість:

Доступний для замовлення

🎯 Призначення:

МДС-600 призначений для:

🟢 контролю рівня вхідного дискретного сигналу;
🔄 формування вихідного дискретного сигналу;
🛡 забезпечення гальванічної розв’язки між вхідними та вихідними колами.

Модуль дозволяє надійно ізолювати вхідні кола датчиків від систем керування, захищаючи обладнання від перешкод та потенційних перевантажень.

🔧 Технічні характеристики:

🔌 Вхідний сигнал: дискретний сигнал постійної або змінної напруги 24 В.
⚡ Гальванічна ізоляція: між входом та виходом.
📤 Вихід: залежно від модифікації:
- малопотужний транзистор,
- потужний транзистор,
- твердотільне реле.
⏱ Швидкодія: відповідає вимогам до промислових дискретних сигналів.
🔋 Живлення: від стандартного джерела постійної напруги.
🌡 Робоча температура: −40…+70 °С.
🛠 Монтаж: на DIN-рейку.

💡 Функціональні можливості:

🟢 Надійна гальванічна розв’язка між датчиками/вимикачами та системами керування.
🔄 Формування вихідного сигналу у потрібному силовому виконанні (транзисторне або релейне).
⚡ Захист входів ПЛК, модулів керування, вимірювачів від перенапруг і завад.
📊 Гарантована достовірність сигналів у системах з різними потенціалами "землі".
🏭 Використання в складі АСУ ТП, SCADA, модулів збору даних і контролерів.

Продавець

792 ₴

з ПДВ

Оберіть модифікацію та заповніть код замовлення

Усі характеристики

Тільки відмінності

МДС-600

МДС-601

Загальна інформація:

Призначення:

Гальванічна розв'язка дискретних входів

Додаткові можливості:

підсилення вхідного сигналу

Вхідні сигнали:

Напруга живлення вхідних сигналів:

24В (AC/DC)

230В (AC)

Рівні сигналів спрацювання блока комутації:

• Стан логічного "0" – стан ВІДКЛЮЧЕНО: 0÷5 В
• Стан логічного "1" – стан ВКЛЮЧЕНО: 17÷28 В

• Стан логічного "0" – стан ВІДКЛЮЧЕНО: 0÷120 В
• Стан логічного "1" – стан ВКЛЮЧЕНО: 160÷270 В

Споживання входу:

5 мА

Вихідні сигнали:

Тип комутації виходу:

• NPN транзистор: до 50В, 50мА (МДС-600-04)
• NPN транзистор: до 50В, 400мА (МДС-600-05)
• Твердотільне реле: до 50 В, 500 мА (МДС-600-07)

• NPN транзистор: до 50В, 50мА (МДС-601-08)
• NPN транзистор: до 50В, 400мА (МДС-601-09)
• Твердотільне реле: до 50 В, 500 мА (МДС-601-11)

Максимальний комутований струм:

• NPN транзистор: 100мА, до 1хв (МДС-600-04)
• NPN транзистор: 450мА, до 1хв (МДС-600-05)
• Твердотільне реле: 550 мА, до 1хв (МДС-600-07)

• NPN транзистор: 100мА, до 1хв (МДС-601-08)
• NPN транзистор: 450мА, до 1хв (МДС-601-09)
• Твердотільне реле: 550 мА, до 1хв (МДС-601-11)

Кількість керуючих виходів:

Електричні дані:

Напруга живлення:

без живлення

Гальванічна розв'язка:

• Вхід і вихід модуля гальванічно ізольовані один від одного.
• Напруга гальванічної розв'язки не менше 1500 В.

Корпус:

Габаритні розміри:

91х7х63 мм

Ступінь захисту:

IP20

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

Документація

МДС-600

UA Настанова щодо експлуатування МДС-600(4,5,7), v 1.02 496.99 KB PDF
