Головна Ручні задатчики сигналів Аналогові: блоки ручного керування:

- Блок ручного керування, аналоговий

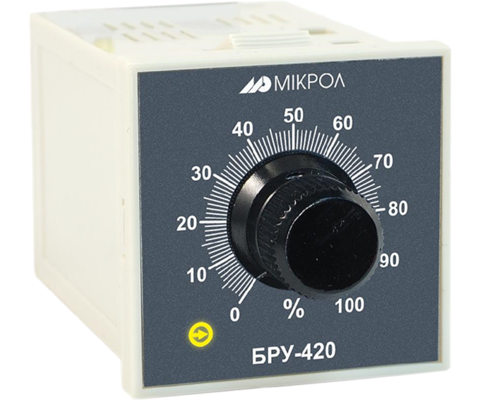

БРУ-420 - Блок ручного керування, аналоговий

Оберіть модифікацію:

Код замовлення:

БРУ-420

Кількість:

Доступний для замовлення

📌 Призначення
БРУ-420 призначений для ручного керування аналоговим виконавчим механізмом або задавачем уніфікованого аналогового сигналу. Пристрій формує стабільний вихідний сигнал 4…20 мА, значення якого задається оператором з лицьової панелі.

🔄 Режим роботи

✋ Ручний режим (MANUAL)

  • Формування уніфікованого сигналу 4…20 мА без участі зовнішніх регуляторів або контролерів.
  • Значення сигналу задається оператором через органи керування на передній панелі.
  • Застосовується при:
    • налагодженні виконавчих механізмів;
    • перевірці та калібруванні систем керування;
    • аварійному ручному керуванні технологічними процесами.

📊 Технічні характеристики:

  • 📡 Вихідний сигнал: 4…20 мА (уніфікований струмовий).
  • 🔋 Живлення:
    • постійна напруга 24 В DC;
    • живлення від токової петлі (loop-powered).
  • 🛡 Гальванічна розв’язка: між ланцюгами живлення та вихідним сигналом для підвищення електробезпеки та захисту обладнання.
  • 🏗 Монтаж: вбудовується у щит (панельний монтаж).
  • 📐 Діапазон регулювання: 100 % шкали (4…20 мА).
  • 🌡 Робочий діапазон температур: –40…+70 °C.
  • 💎 Точність: до ±0,1 % від діапазону.

🌟 Особливості:

  • 🎛 Просте й точне налаштування сигналу з передньої панелі;
  • ⚡ Сумісність із будь-яким обладнанням, що підтримує керування 4…20 мА;
  • 🔗 Можливість інтеграції у будь-яку існуючу або нову систему автоматизації;
  • 🛡 Підвищена надійність та захист від перешкод завдяки гальванічній розв’язці;
  • 🏭 Призначений для роботи у промислових умовах.
Вихід:
  • к-сть: 1
  • 4-20мА
Живлення:
  • = 24 B, 25мA
  • токова петля
Монтаж:
  • щитовий
  • 48х948х140 мм.
Продавець

2 988

з ПДВ

БРУ-1

БРУ-420

Аналогові вихідні сигнали:

Кількість аналогових виходів:

1

1

Діапазони можливих вихідних сигналів/опір навантаження:

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R≤500 Ом
від 4 мА до 20 мА / R≤500 Ом
від 0 до 10 В / R≥2000 Ом

від 4 мА до 20 мА / R≤500 Ом

Межа основної зведеної похибки формування вихідного сигналу:

±2,0%

±2,0%

Корпус:

Розмір корпусу (ВхШхГ):

48х48х143 мм

48х48х140 мм

Ступінь захисту:

IP30

IP30

Електричні дані:

Напруга живлення:

Постійного струму: 24 В

Постійного струму: 24 В
Токова петля

Споживана потужність:

Постійного струму: не більше 75 мА

Постійного струму: не більше 25 мА

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С

Документація

БРУ-420

UA Настанова щодо експлуатування БРУ-420 , v.1.01 927.22 KB PDF
