Модуль аналогових входів (напруга/струм)

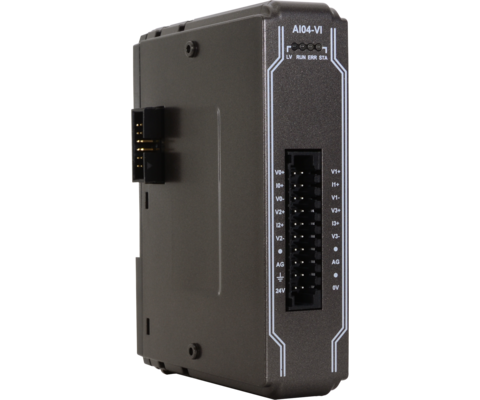

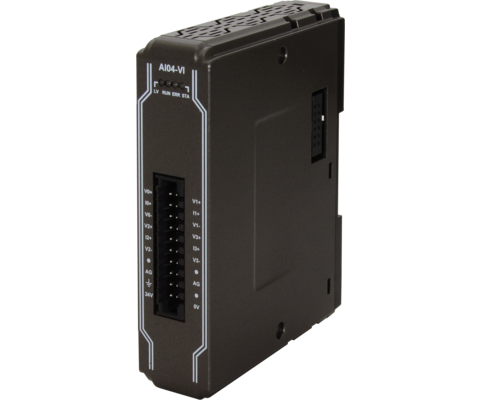

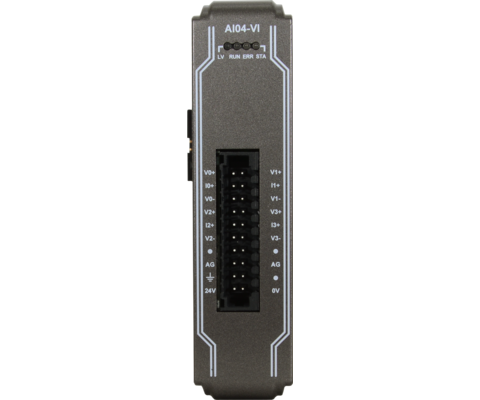

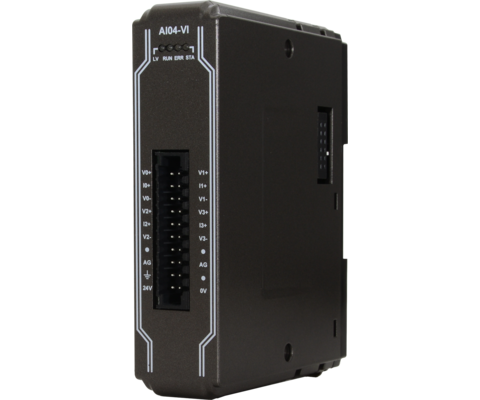

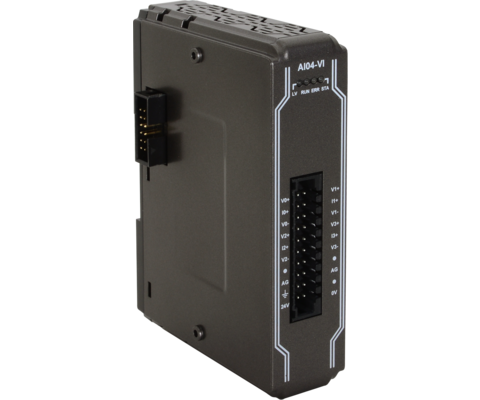

iR-AI04-VI Модуль аналогових входів (напруга/струм)

Оберіть модифікацію:

Код замовлення:

iR-AI04-VI

Кількість:

На складі

🎯 Призначення:

Модуль iR-AI04-VI серії iR від Weintek призначений для збору аналогових сигналів напруги та струму від датчиків і перетворювачів у системах автоматизації. Він забезпечує точне вимірювання параметрів технологічних процесів та передачу даних у PLC/HMI/SCADA-системи.
Використовується як частина розподілених систем вводу/виводу серії iR через комунікаційні модулі (iR-ETN, iR-COP, iR-ECAT) або безпосередньо як модуль аналогового вводу до контролера cMT-CTRL01 під управлінням CODESYS.

⚙️ Технічні характеристики:

  • 🔌 Канали вводу: 4 аналогових канали
  • 📥 Типи сигналів (програмно налаштовуються для кожного каналу):
    • Напруга: 0…10 V, ±10 V, 0…5 V, ±5 V, 0…1 V, ±1 V
    • Струм: 0…20 mA, 4…20 mA
  • 🎚 Роздільна здатність АЦП: 16 біт
  • 🎯 Точність вимірювань: ±0.2% від повної шкали (FS)
  • Час вибірки: ~2 мс/канал
  • 🛡 Гальванічна ізоляція: між каналами вводу та логікою модуля
  • 📦 Підключення: знімні клемні блоки
  • 🔋 Живлення: від внутрішньої шини, споживання ~70 мА
  • 🌡 Робоча температура: 0…+55 °C
  • 📐 Габарити: 30 × 109 × 81 мм
  • ⚖️ Вага: ~120 г
  • 📏 Ступінь захисту: IP20, DIN-рейковий монтаж

💡 Функціональні можливості:

  • ✔️ Збір аналогових сигналів — вимірювання напруги та струму від датчиків (тиску, температури, рівня, витрати, положення тощо).
  • ✔️ Гнучка конфігурація — кожен канал можна налаштовувати окремо на потрібний діапазон (V або mA).
  • ✔️ Пряма інтеграція з cMT-CTRL01 — використання у CODESYS-проєктах як модуль аналогових входів.
  • ✔️ Масштабованість — робота спільно з іншими модулями серії iR (дискретні входи/виходи, аналогові, комбіновані).
  • ✔️ Надійність — гальванічна ізоляція забезпечує захист від перешкод, наведень і перевантажень.
  • ✔️ Висока точність — 16-бітний АЦП забезпечує точні вимірювання навіть у динамічних процесах.
  • ✔️ Візуальний контроль — LED-індикація стану модуля (живлення, помилки).
  • ✔️ Простота монтажу — завдяки компактному корпусу і знімним клемникам.
Входа:
  • 4 аналогові уніфіковані входи
  • напруга та струм
Інтерфейси:
  • Підключення від комунікаційного модуля
  • iR-ETN
  • iR-COP
  • iR-ECAT
  • cMT-CTRL01
Живлення:
  • Від комунікаційного модуля
  • iR-ETN
  • iR-COP
  • iR-ECAT
  • cMT-CTRL01
Продавець

5 280

з ПДВ

iR-AI04-VI

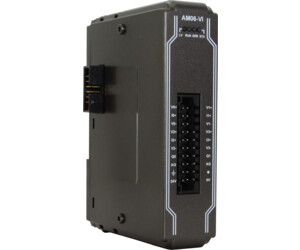

iR-AM06-VI

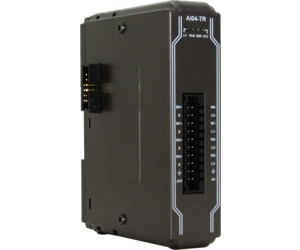

iR-AI04-TR

Документація

Серія IR

UA DataSheet iR-series 1.86 MB PDF
Інструкція

iR-Axxx

UA User Manual iR-AQ04-VI iR-AM06-VI iR-AI04-VI 1.32 MB PDF
UA Installation Instruction iR-AQ04-VI iR-AM06-VI iR-AI04-VI 298.33 KB PDF
Інше

iR-Axxx

UA Certificate of Conformity iR-AM06-VI, iR-AI04-VI 144.14 KB PDF
