Головна Нормуючі перетворювачі Перетворювачі вологості та температури:

Блок перетворення вологості та температури

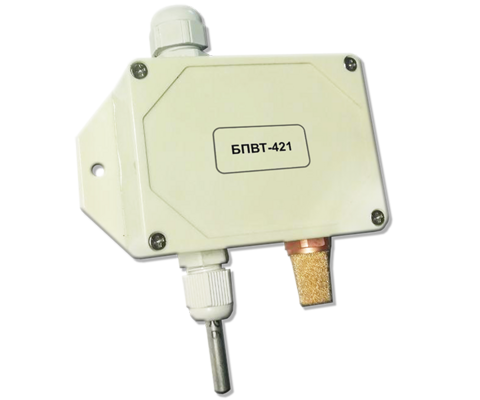

БПВТ-421 Блок перетворення вологості та температури

Код замовлення:

БПВТ-421

ХХ

Тип виконання каналу вимірювання температури:

00

Вихідний сигнал ТСМ 50М

01

Вихідний сигнал 4..20мА (пасивний)

Кількість:

Доступний для замовлення

БПВТ-421 призначений для перетворення сигналу від датчика відносної вологості у уніфікований струмовий сигнал 4…20 мА 🔁, що забезпечує стабільну та завадостійку передачу даних на контролери, регулятори або системи моніторингу.

Другий канал приладу забезпечує:

зчитування та перетворення сигналу від вбудованого датчика температури ТСМ-50М за трипровідною схемою 🧩 або формування стандартного сигналу 4…20 мА, пропорційного температурі 📈.

Сфера застосування 🏭

БПВТ-421 використовується у системах:

✔ автоматизованого регулювання та керування технологічними процесами
✔ управління й моніторингу мікроклімату приміщень 🏢
✔ сушильних камер деревини 🌲🔥 — для вимірювання температури та вологості середовища
✔ вимірювальних системах та обчислювальних комплексах 📊
✔ промислової диспетчеризації та телеметрії 📡

➡ При роботі в сушильних камерах БПВТ-421 використовується в парі з приладом ІВМ-16Н , який виконує індикацію та обробку виміряних параметрів.

Переваги та особливості ✅

🔌 Уніфікований струмовий вихід 4…20 мА — надійна передача сигналу на великі відстані
🔄 Два незалежні канали: вологість + температура
🔧 Сумісність з ПЛК, регуляторами, SCADA та реєстраторами
🛡 Підвищена завадостійкість, надійна робота в умовах промислових перешкод
🔁 Підходить для нових та існуючих систем автоматизації

Продавець

від

6 060 ₴

з ПДВ

Оберіть модифікацію та заповніть код замовлення

БПВТ-421

Вхідні сигнали:

Тип входу:

Вологість: 0-95% RH
Температура: -50 ˚С до 200 ˚С

Межа основної зведеної похибки вимірювання:

при вимірювання вологості: ± 0,1 %
при вимірюванні температури: 0.5 ˚С

Період вимірювання та перетворення:

0,1 секунда

Аналогові вихідні сигнали:

Тип виходу:

канал вологості: токова петля (4..20мА, пасивний)
канал температури: якщо виконання 00 (трипровідне ТСМ-50М)
канал температури: якщо виконання 01 (4..20мА, пасивний)

Індикація:

Цифрова індикація:

Ні

Електричні дані:

Напруга живлення:

Токова петля, 24В

Споживана потужність:

не більше 20 мА (канал)

Енергонезалежна пам'ять:

не комплектується

Гальванічна розв'язка:

Відсутня.

Корпус:

Тип монтажу:

на DIN-рейку
На стіну

Розмір корпусу (ВхШхГ):

62x112x32 мм

Маса, не більше:

не більше 0,25 кг

Ступінь захисту:

IP20

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С
