Головна Сенсорні панелі оператора Weintek Сенсорні панелі оператора, серія cMT-X:

Сенсорна панель з функцією PLC (Codesys)

cMT2078X Сенсорна панель з функцією PLC (Codesys)

Оберіть модифікацію:

cMT2078X

cMT2108X2

cMT2128X

cMT2166X

Код замовлення:

cMT2078X

Кількість:

На складі

Серія Weintek cMT2xxx – це модернізовані панелі оператора (iE та XE), які поєднують високу продуктивність, розширені комунікаційні можливості та сучасні інструменти IIoT, SCADA‑інтеграції, хмарного обміну даними та локальної PLC‑логіки на базі CODESYS.

Призначена для промислових проєктів середньої та високої складності, інтеграції з ПЛК, контролерами, датчиками та системами віддаленого моніторингу.

Вбудована PLC‑функціональність (CODESYS):

⚙ Інтеграція з CODESYS – можливість використання HMI як повноцінного ПЛК;
🖧 Підтримка стандартів IEC 61131‑3 (LD, ST, FBD, SFC, IL);
🔄 Реалізація локальної логіки управління без зовнішнього ПЛК;
🌐 Підключення до IO‑модулів та сторонніх пристроїв по Modbus TCP, EtherNet/IP, CANopen;
✅ Оптимізація проєктів – зменшення кількості пристроїв у шафі автоматизації.

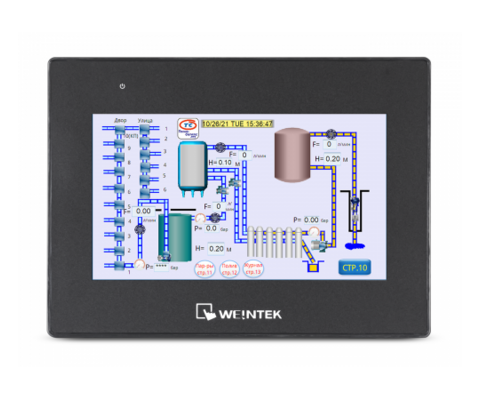

Візуалізація та керування:

🖥 Високоякісні дисплеї з чітким зображенням і зручною візуалізацією даних;
🎨 Підтримка 16,7 млн кольорів, висока яскравість та чіткість;
🎛 Мультисенсорний ємнісний екран (True‑Flat) з підтримкою жестів;
📊 Відображення мнемосхем, графіків, трендів, індикаторів та анімацій у реальному часі;
⏱ Вбудований годинник реального часу (RTC) для коректної роботи з архівами та подіями.

Комунікації та IIoT:

🌐 Подвійний Ethernet (LAN1/LAN2) для розділення внутрішньої та зовнішньої мереж;
🔹 COM‑порти RS‑232/RS‑485 2W/4W для підключення широкого спектра ПЛК;
🔄 Підтримка понад 300 драйверів ПЛК (Siemens, Mitsubishi, Omron, Schneider, Modbus, Allen‑Bradley тощо);
📡 MQTT, Modbus TCP/IP, EtherNet/IP – для IIoT‑інтеграції та хмарного обміну даними;
🖧 Pass‑Through та VNC – прозорий доступ до ПЛК і віддалений моніторинг;
🔗 EasyAccess 2.0 – безпечний віддалений доступ через Інтернет.

Робота з даними:

📂 Data Sampling, Data Logging та Recipe Management – збереження виробничих параметрів і даних;
💾 Підтримка USB Host – для архівації та резервного копіювання;
📑 Alarm & Event Management – облік подій та аварій з історією;
☁ Підключення до хмарних сервісів для моніторингу та аналітики.

Діагностика та безпека:

🔒 Мульти‑рівневий доступ та парольний захист користувачів;
🛡 Шифрування та VPN‑захист для EasyAccess 2.0;
💡Онлайн‑діагностика комунікацій та стану пристрою у реальному часі.

Дисплей:

Діагональ: 7"
Роздільна здатність: 800×480
Яскравість: ~400 cd/m²

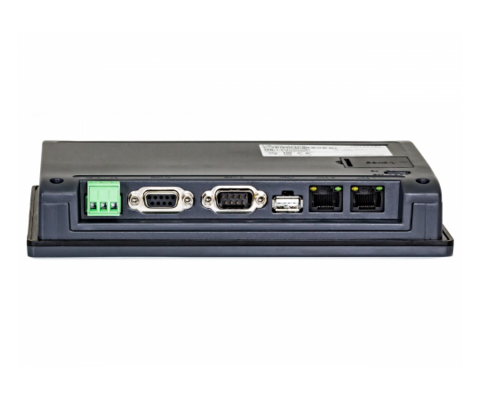

Інтерфейси:

2×Ethernet 10/100 Мбіт/с (RJ‑45)
1×COM1: RS‑232
1×COM2: RS‑485 2W/4W
1×COM3: RS‑485 2W
1×USB 2.0

Живлення:

24 В DC (допустимий діапазон 18…28 В)
Споживання: ~820 мА при 24 В

Продавець

Дізнайтесь актуальну ціну

Усі характеристики

Тільки відмінності

cMT2078X

cMT2108X2

cMT2128X

cMT2166X

ДисплейДіагональ:
7"
10.1"
12.1"
15.6"
Тип екрану:
TFT
Wide Viewing Angle (WVA)
Wide Viewing Angle (WVA)
Wide Viewing Angle (WVA)
Розширення:
800 x 480
1024 x 600
1024 x 768
1920 x 1080
Яркість (кд/м2):
400
350
600
300
Контрастність:
800:1
800:1
1000:1
800:1
Тип підсвітки екрану:
LED
LED
LED
LED
Орієнтований термін роботи екрану, год:
>30,000
>30,000
>30,000
>30,000
Кількість кольорів:
16.7M
16.7M
16.7M
16.7M

Загальна інформація:

Функціонал:

Dashboard
MQTT
3G/4G Dongle
Web Interface
WebView
VNC Viewer
CODESYS PLC
IP/USB Camera
FTP File Transfer

Dashboard
MQTT
3G/4G Dongle
Web Interface
WebView
VNC Viewer
IP/USB Camera
FTP File Transfer

Підтримуване ПЗ:

EasyBuilder Pro версії 6.07.01 або новіші
CodeSys v3.5 SP15 Patch5

EasyBuilder Pro версії 6.08.01 або новіші
CodeSys v3.5 SP15 Patch5

EasyBuilder Pro версії 6.07.01 або новіші

Сенсор

Тип сенсора:

Резистивний, 4-провідний

Загартоване скло, ємнісного типу

Точність:

±2 %

N/A

Память

Постійна (Flash):

4 GB

Оперативна (RAM):

1 GB

Процесор

Тип процесора:

Quad-core RISC

Інтерфейси:Слот карти пам'яті:
Не комплектується
Не комплектується
1: microSD
Не комплектується
USB хост:
USB 2.0 x 1
USB 2.0 x 1
USB 2.0 x 1
USB 2.0 x 1
Ethernet:
2 шт: 10/100 Base-T x 1
1 шт: 10/100 Base-T x 1
 1 шт: 10/100/1000 Base-T x 1
 Wi-Fi M02 (опційно)
1 шт: 10/100 Base-T x 1
 1 шт: 10/100/1000 Base-T x 1
1 шт: 10/100 Base-T x 1
COM Port:
1  шт: RS-232 2W
 1  шт: RS-232 4W
 2 шт: RS-485 2W
 1 шт: RS-485 4W
1  шт: RS-232 2W
 1  шт: RS-232 4W
 2 шт: RS-485 2W
 1 шт: RS-485 4W
1  шт: RS-232 2W
 1  шт: RS-232 4W
 2 шт: RS-485 2W
 1 шт: RS-485 4W
1  шт: RS-232 2W
 1  шт: RS-232 4W
 2 шт: RS-485 2W
 1 шт: RS-485 4W
CAN Bus:
Не комплектується
Не комплектується
Не комплектується
Комплектується
Аудіовихід:
Не комплектується
Не комплектується
Не комплектується
Mono динамік
HDMI:
Не комплектується
Не комплектується
Не комплектується
Не комплектується

Електричні дані:

Живлення:

24±20%В (DC)

Споживання:

820 мA

1 A

1.2 A

900 мA

Гальванічна ізоляція:

Так, інтерфейси і живлення ізольовані

Міцність ізоляції:

500 VAC (1 хв.)

Корпус:Матеріал:
Пластик
Пластик
Пластик
Передня рамка: пластик, задній корпус: алюміній
Габаритні розміри (ШхВхГ), мм:
200.3 x 146.3 x 35.0
271 x 213 x 38
317 x 243 x 41
400 x 263 x 27.6
Розмір вирізу (Ш×В), мм:
192 x 138
260 x 202
305 x 231
384 x 247
"Маса, кг:"
0.6
1.2
1.7
1.6
Тип монтажу:
Щитовий
Щитовий
 VESA: 75 x 75 мм
Щитовий
 VESA: 75 x 75 мм
Щитовий
 VESA: 100 x 100 мм

Умови експлуатації:

Ступінь захист:

UL Type 4X / NEMA 4 / IP66

NEMA 4 / IP66

Температура зберігання:

-20° ~ 60°C

Робоча температура:

0° ~ 55°C

Відносна вологість:

10 % ~ 90 % (без конденсації)

Рекламні матеріали

Cерія cMTX

UA Series cMT X Brochur 11.96 MB PDF

UA Порівняння HMI серії cMT2X та cMT3X 401.98 KB PDF

Документація

cMT2078X

UA Data Sheet cMT-2078X 5.3 MB PDF

UA Installation Instruction cMT2078X 463.18 KB PDF

Інше

cMT2078X

UA Certificate of Conformity cMT2078X 179.61 KB PDF

Codesys

UA cMT X+CODESYS Datasheet 882.72 KB PDF

Програмне забезпечення

Таргет файли cMT+CODESYS Package:

UA Таргет-файл для CODESYS для cMT панелей 14.83 MB ZIP

EasyAccess 2.0

UA EasyAccess 2.0 (PC) 72.37 MB ZIP

UA EasyAccess datasheet 775.25 KB PDF

cMT-Viewer

UA cMT-Viewer soft 58.03 MB ZIP

UA cMT-Viewer user manual 1.62 MB PDF
