- Блок комутації сигналів

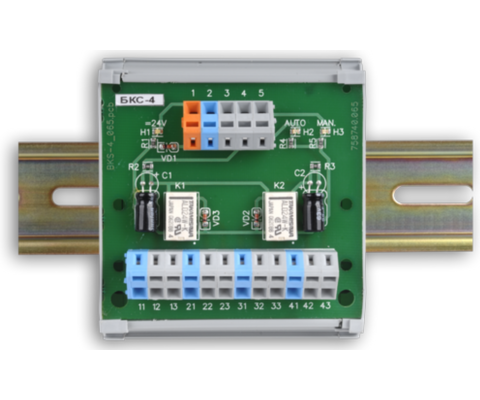

БКС-4 - Блок комутації сигналів

Оберіть модифікацію:

Код замовлення:

БКС-4

Кількість:

Доступний для замовлення

📌 Призначення:

Блок комутації сигналів БКС-4 призначений для збільшення кількості груп перемикаючих контактів у складі систем ручного керування, зокрема у поєднанні з такими пристроями:

  • БРУ-10
  • БРУ-7
  • БРУ-7К1
  • БРУ-5
  • БРУ-5К1

Використовується у схемах, де необхідно дублювати або розширювати кількість вихідних комутаційних груп при ручному чи автоматичному керуванні виконавчими механізмами.

🛠 Можливості та функціонал:

  • 🎯Вхідний сигнал: від однієї групи перемикаючих контактів (з блоку ручного керування).
  • 🔄Вихідні сигнали: 4 групи перемикаючих контактів реле з магнітним блокуванням для синхронного перемикання.
  • Розширення системи: допускається паралельне підключення декількох блоків БКС-4 для збільшення кількості комутаційних груп понад 4.
  • 💡Індикація стану:
    • Ручний / Автомат — світлодіодні індикатори;
    • Живлення — світлодіодний індикатор.

📊 Технічні характеристики:

  • Кількість вхідних груп: 1 (від блоку ручного керування).
  • Кількість вихідних груп: 4 (релейні, з магнітним блокуванням).
  • Тип вихідних контактів: перемикаючі (SPDT), з електричним ресурсом до 10⁵ комутацій.
  • Живлення: 24 В DC.
  • Індикація: LED, режими ручний / автомат, живлення.
  • Монтаж: панельний або на DIN-рейку (залежно від виконання).
  • Робочий діапазон температур: –40…+55 °C.
  • Гальванічна розв’язка: між вхідними сигналами та комутаційними виходами.
Входи:
  • к-сть 2
  • переключення РУЧ/АВТО
  • "Більше" та "Менше"
  • =24В, NPN
Виходи:
  • к-сть 4
  • перекидні реле
Живлення:
  • = 24 B, 20 мA
Продавець

2 226

з ПДВ

БКС-4

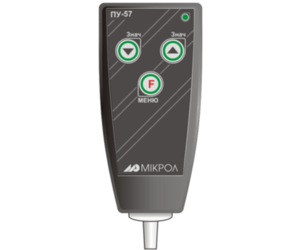

ПУ-57

Вхідні сигнали:

Тип входу:

=24 В, NPN

Вихідні сигнали:

Кількість виходів:

4

Типи виходів:

Перекидні реле

Вид навантаження:

Постійний струм: 6..34 В, 250 мА
Змінний струм: 12..242 В, 250мА

Корпус:

Тип монтажу:

DIN рейку

Розмір корпусу (ВхШхГ):

86х80х45 мм

Ступінь захисту:

IP20

Електричні дані:

Напруга живлення:

Постійного струму: 24 В

Споживана потужність:

Постійного струму: не більше 20 мА

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

Документація

Блок комутації сигналів БКС-4

UA Паспорт на БКС-4 , v.1.03 262 KB PDF
