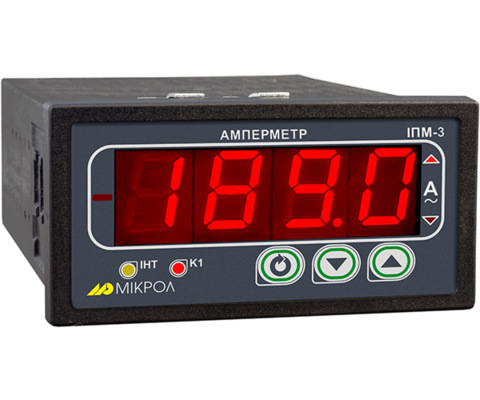

Індикатор-перетворювач ІПМ-3, призначений для вимірювання та відображення діючого значення змінного струму, однофазної мережі, з можливістю перетворення виміряної величини в уніфікований аналоговий сигнал постійного струму або керування один дискретним виходом з функцією сигналізації. Передбачений інтерфейс RS-485 та протокол Modbus RTU, для можливості інтеграції в SCADA системи або HMI. Сучасна заміна стрілочних амперметрів змінного струму.

Функції:

  • Вимірювання величини сигналів змінного струму;
  • Фільтрація та масштабування вхідного сигналу;
  • Індикація на передній панелі приладу величини вхідного сигналу;
  • Лінійне перетворення вхідного сигналу в аналоговий уніфікований сигнал: 0..5мА, 0..20мА, 4..20мА, 0..10В;
  • Сигналізація відхилень вхідного сигналу, від налаштовуваних уставок;
  • Повна гальванічна ізоляція.
Вхідний сигнал:
  • однофазний
  • змінний струм (модифікації)
Аналоговий вихід (опція):
  • к-сть: 1
  • 0..5 мА, 0..20 мА, 4..20 мА
  • 0..10 В
Дисктретний вихід (опція):
  • к-сть: 1
  • Транзистор NPN
  • Реле
Інтерфейси:
  • RS-485
  • протокол Modbus RTU
Монтаж:
  • щитовий
  • 48х96х106 мм.
Живлення:
  • ~ 100 В до ~ 230 В, 4 ВA
Продавець

від

5 700

з ПДВ

Оберіть модифікацію та заповніть код замовлення

ІПМ-3

ІПМ-3Н

Загальна інформація:

Тип електромережі:

Однофазна

Однофазна

Тип вхідного сигналу:

Змінний струм

Змінний струм

Вхідні сигнали:

Кількість входів:

1

1

Діапазони можливих вхідних сигналів:

Від 0.1 до 1 А
Від 0.25 до 2.5 A
Від 0.5 до 5 A
від зовнішнього трансформатора струму

Від 0.1 до 1 А
Від 0.25 до 2.5 A
Від 0.5 до 5 A
від зовнішнього трансформатора струму

Межа основної зведеної похибки вимірювання:

0,2 %

0,2 %

Період вимірювання та перетворення:

0.1 секунд

0.1 секунд

Граничне навантаження:

в 2 рази, з тривалістю до 5 секунд

в 2 рази, з тривалістю до 5 секунд

Аналогові вихідні сигнали:

Кількість виходів:

1 (опція)

1 (опція)

Тип виходу:

активний

активний

Діапазони можливих вихідних сигналів:

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм

Дискретні вихідні сигнали:

Кількість дискретних виходів:

1 (опція)

1 (опція)

Типи дискретних виходів:

• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А

• NPN Транзистор: до 40В, 100мА
• Замикаюче реле: до 230В, 5А

Інтерфейси:

Інтерфейс обміну даними:

RS-485

RS-485

Протокол обміну даних:

Modbus RTU

Modbus RTU

Індикація:

Цифрова індикація:

Семисегментна

Семисегментна

Електричні дані:

Напруга живлення:

Змінного струму: 230 В

Постійного струму: 24 В
Змінного струму: 230 В

Споживана потужність:

Змінного струму: ≤ 4.0 ВА

Постійного струму: не більше 110 мА
Змінного струму: ≤ 2.5 ВА

Енергонезалежна пам'ять:

Так, EEPROM

Так, EEPROM

Гальванічна розв'язка:

• Повна. Всі вузли ізольовані один від одного
• Напруга гальванічної (електричної) ізоляції не менше 1500 В

• Повна. Всі вузли ізольовані один від одного
• Напруга гальванічної (електричної) ізоляції не менше 1500 В.

Корпус:

Тип монтажу:

щитовий

на DIN рейку

Маса, не більше:

не більше 0,25 кг

не більше 0.15 кг

Розмір корпусу (ВхШхГ):

48х96х106 мм

98х54х57 мм

Ступінь захисту:

IP30

IP20

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С

Документація

ІПМ-3

UA Настанова щодо експлуатування, ІПМ-3, v1.06 1.52 MB PDF
Програмне забезпечення

Інсталяція MIK-Configurator:

UA Інсталяційний архів, v3.026 130.67 MB ZIP

Настанова щодо експлуатування MIC-Programmer:

UA Настанова щодо експлуатування 947.45 KB PDF
