Головна Вимірювачі-індикатори Інтерфейсні вимірювачі-індикатори:

Інтерфейсний індикатор, багатоканальний

ІТМ-4С К6 Інтерфейсний індикатор, багатоканальний

Оберіть модифікацію:

Код замовлення:

ІТМ-4С К6
F
Тип вихідних дискретних сигналів:
U
Напруга живлення:

Кількість:

Доступний для замовлення

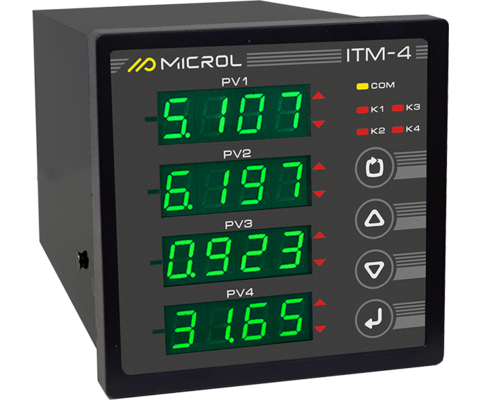

ІТМ-4С — це цифровий багатоканальний індикатор-вимірювач, призначений для віддаленої індикації до 8 параметрів, що зчитуються по інтерфейсу RS-485 із зовнішніх пристроїв, які підтримують протокол Modbus RTU в режимі Master

Прилад виконує періодичне опитування вказаних пристроїв, зчитує значення з заданих регістрів і відображає їх на вбудованому 4-розрядному світлодіодному індикаторі.

🔧 Функціональні можливості:

  • ✅ Опитування до 8 незалежних Modbus-пристроїв або до 8 регістрів одного пристрою
  • ✅ Одночасне відображення 4 незалежних значень на екрані
  • Індивідуальне налаштування кожного каналу:
    • Адреса Slave-пристрою
    • Тип регістра: Holding або Input
    • Номер регістра (адреса)
    • Тип даних: INT, UINT, FLOAT, WORD-swapped
  • Візуальна індикація аварійних станів:
    • Світлодіоди статусу
    • Символи або позначки на дисплеї при виході за межі
  • Конфігурування приладу через:
    • Кнопки керування на передній панелі
    • Інтерфейс RS-485
  • Збереження усіх параметрів в енергонезалежній пам’яті
  • ✅ Опційно: виходи тривоги — релейні або транзисторні (4 штуки)
Інтерфейс:
  • RS-485
  • протокол Modbus RTU
Монтаж:
  • щитовий
  • 96х96х85 мм
Живлення:
  • ~ 100 В до ~ 230 В, 7.7 ВA
  • = 18 В до 36 В, 250 мА
Продавець

від

9 864

з ПДВ

Оберіть модифікацію та заповніть код замовлення

ІТМ-110С

ІТМ-4С К6

Загальна інформація:

Тип приладу:

Інтерфейсний індикатор

Інтерфейсний індикатор

Додаткові функції:

Відсутні

Сигналізація

Аналогові вхідні сигнали:

Кількість аналогових входів:

Не комплектується

Не комплектується

Дискретні вхідні сигнали:

Кількість дискретних входів:

Не комплектується

Не комплектується

Аналогові вихідні сигнали:

Кількість виходів:

Не комплектується

Не комплектується

Дискретні вихідні сигнали:

Кількість дискретних виходів:

Не комплектується

4

Типи дискретних виходів:

Не комплектується

• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А
• Оптосимістор: до 300 В, 0.7 А

Інтерфейси:

Інтерфейс обміну даними:

RS-485

RS-485

Протокол обміну даних:

Modbus RTU
Master

Modbus RTU
Master

Індикація:

Тип індикації:

Семисегментна, цифрова

Семисегментна, цифрова

Точність індикації:

Чотири розряди

Чотири розряди

Електричні дані:

Напруга живлення:

Змінного струму: 230 В
Постійного струму: 24 В

Змінного струму: 230 В
Постійного струму: 24 В

Споживана потужність:

Змінного струму: ≤ 6.5 ВА
Постійного струму: не більше 180 мА

Змінного струму: ≤ 7.7 ВА
Постійного струму: не більше 250 мА

Енергонезалежна пам'ять:

Так, EEPROM

Так, EEPROM

Гальванічна розв'язка:

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 1500 В

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 1500 В

Корпус:

Тип монтажу:

Щитовий

Щитовий

Розмір корпусу (ВхШхГ):

48х96х141 мм

96х96х85 мм

Маса, не більше:

не більше 0,35 кг

не більше 0,6 кг

Ступінь захисту:

IP30

IP30

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С

Документація

ІТМ-4С К6

UA Настанова щодо експлуатування, ІТМ-4С, v1.01 1.36 MB PDF
Програмне забезпечення

Інсталяція MIK-Configurator:

UA Інсталяційний архів, v3.026 130.67 MB ZIP

Настанова щодо експлуатування MIK-Configurator:

UA Настанова щодо експлуатування 1.46 MB PDF
