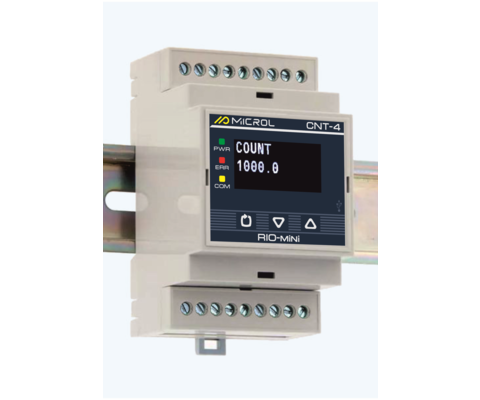

CNT-4 - Лічильник імпульсів, чотириканальний

Оберіть модифікацію:

Код замовлення:

CNT-4
AA
Тип дискретних виходів:
Ga
Внутрішнє джерело живлення вхідних сигналів:
U
Напруга живлення:

Кількість:

Доступний для замовлення

CNT-4 — це компактний та надійний мікропроцесорний прилад, який містить 4️⃣ незалежні прості лічильники імпульсів. Прилад призначений для 🧮 підрахунку імпульсів від первинних давачів з метою визначення:

  • 📦 кількості виробленої продукції (штуки, групи виробів),
  • 📏 довжини,
  • ⚖️ ваги,
  • 🛢 об’єму,
  • 🚗 пройденого шляху.

✨ Відмінні особливості та функціональні можливості:

  • 4️⃣ незалежні прості лічильники з можливістю ⏸ зупинки або 🔄 скидання при перевищенні встановленого значення (переповнення).
  • 🔌 Універсальні входи з підтримкою підключення:
    • 🔵 датчиків PNP/NPN-типу;
    • ⚪ сухих контактів;
    • 💧 датчиків високого та низького рівня.
  • 4️⃣ дискретні входи для реалізації керуючих функцій (по інтерфейсу):
    • ▶️ START/STOP — запуск або зупинка рахунку;
    • 🚫 BLOCK — тимчасове блокування рахунку;
    • 🔄 RESET — скидання накопиченого значення.
  • 4️⃣ дискретні виходи для керування зовнішніми навантаженнями ⚙️ (виконавчі механізми, 📢 сигналізація).
  • 🌐 Інтерфейси зв’язку:
    • 🔗 RS-485 з підтримкою протоколу Modbus RTU — для інтеграції в АСУ ТП;
    • 💻 USB-порт — для підключення до ПК та налаштування параметрів.
Входи:
  • к-сть: 4
  • PNP/NPN-тип
  • =24В
Виходи:
  • к-сть: 4
  • транзистор ОК: до 40В, 100мА
  • перемикаюче реле: до 230В, 8А
  • твердотільне реле: до 40В, 0,5А
Інтерфейси:
  • USB(конфігурування)
  • RS-485
  • протокол Modbus RTU.
Режими лічби:
  • 4-и лічильники
  • Лічильник з сумування
  • Спрацювання DO по уставці лічби.
Монтаж:
  • на DIN-рейку
  • 100х55х60 мм.
Живлення:
  • = 24 B, 65мA
  • ~230V, 1.5ВA
Продавець

від

4 548

з ПДВ

Оберіть модифікацію та заповніть код замовлення

CNT-1

CNT-11

CNT-4

Режими:

Режими роботи:

Лічильник імпульсів

Лічильник імпульсів

Лічильник імпульсів

Кількість лічильників:

один

один

чотири

Дискретні вхідні сигнали:

Кількість дискретних входів:

4

4

4

Максимальна частота проходження імпульсів:

100 кГц

100 кГц

100 кГц

Мінімальна тривалість вхідного імпульсу:

5 мкс

5 мкс

5 мкс

Вхідний струм (споживання по входу), не більше:

5 мА

5 мА

5 мА

Рівні сигналів спрацювання:

Сигнал логічного "0" – стан "ВІДКЛЮЧЕНО": 0-5В
Сигнал логічної "1" – стан "УВІМКНЕНО": 18-30В

Сигнал логічного "0" – стан "ВІДКЛЮЧЕНО": 0-5В
Сигнал логічної "1" – стан "УВІМКНЕНО": 18-30В

Сигнал логічного "0" – стан "ВІДКЛЮЧЕНО": 0-5В
Сигнал логічної "1" – стан "УВІМКНЕНО": 18-30В

Датчики, що підключаються:

• Комутаційні пристрої (контакти кнопок, вимикачів, герконів, реле тощо)
• n-p-n-типу з відкритим колекторним виходом
• p-n-p-типу

• Комутаційні пристрої (контакти кнопок, вимикачів, герконів, реле тощо)
• n-p-n-типу з відкритим колекторним виходом
• p-n-p-типу

• Комутаційні пристрої (контакти кнопок, вимикачів, герконів, реле тощо)
• n-p-n-типу з відкритим колекторним виходом
• p-n-p-типу

Дискретні вихідні сигнали:

Кількість дискретних виходів:

2

2

4

Типи виходів:

• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А
• Твердотільне (немеханічне) реле: 40 В, до 0,5А(АС/DC)

• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А
• Твердотільне (немеханічне) реле: 40 В, до 0,5А(АС/DC)

• NPN Транзистор: до 40В, 100мА
• Замикаюче реле: до 230В, 5А
• Твердотільне (немеханічне) реле: 40 В, до 0,5А(АС/DC)

Вид навантаження:

Активна
Індуктивна

Активна
Індуктивна

Активна
Індуктивна

Індикація:

Тип індикації:

Oled дисплей, 1.8"

Семисегментний
8-м розрядів

Oled дисплей, 1.8"

Інтерфейси:

Інтерфейс обміну даними:

USB
RS-485

USB
RS-485

USB
RS-485

Протокол обміну даних:

Modbus RTU

Modbus RTU

Modbus RTU

Електричні дані:

Напруга живлення:

Постійного струму: 24 В
Змінного струму: 230 В

Постійного струму: 24 В
Змінного струму: 230 В

Постійного струму: 24 В
Змінного струму: 230 В

Споживана потужність:

Постійного струму: не більше 60 мА
Змінного струму: не більше 1.5ВА

Постійного струму: не більше 120 мА
Змінного струму: не більше 2.7ВА

Постійного струму: не більше 60 мА
Змінного струму: не більше 1.5ВА

Наявність вбудованого джерела живлення входів:

Так, (опція при замовлені)
=24В, 30мА

Так, (опція при замовлені)
=24В, 30мА

Так, (опція при замовлені)
=24В, 30мА

Гальванічна розв'язка:

• Комбінована. Входи мають групову ізоляцію. Виходи, інтерфейс та живлення ізольовані від інших вузлів і між собою.
• Напруга гальванічної розв'язки не менше 500 В.

• Комбінована. Входи мають групову ізоляцію. Виходи, інтерфейс та живлення ізольовані від інших вузлів і між собою.
• Напруга гальванічної розв'язки не менше 500 В.

• Комбінована. Входи мають групову ізоляцію. Виходи, інтерфейс та живлення ізольовані від інших вузлів і між собою.
• Напруга гальванічної розв'язки не менше 500 В.

Корпус:

Тип монтажу:

на DIN-рейку

щитовий

на DIN-рейку

Розмір корпусу (ВхШхГ):

100х55х60 мм

48х96х106 мм

100х55х60 мм

Маса, не більше:

0,35 кг

0,35 кг

0,35 кг

Ступінь захисту:

IP20

IP20

IP20

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С

від -40 °С до +70 °С
