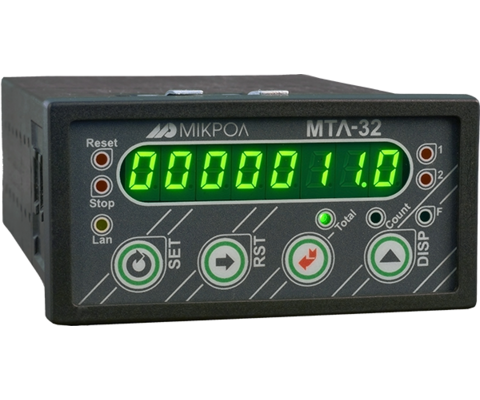

МТЛ-32 - Таймер - лічильник імпульсів

Оберіть модифікацію:

Код замовлення:

МТЛ-32
AA
Тип першого виходу AO/DO:
BB
Тип другого виходу DO:
СС
Напруга вхідних сигналів:
U
Напруга живлення:

Кількість:

Доступний для замовлення

📌 Призначення:

Мікропроцесорний таймер-лічильник МТЛ-32 — це універсальний багатофункціональний вимірювальний та керуючий прилад, призначений для:

  • Вимірювання тривалості процесів у часі (секунди, хвилини, години, доби).
  • 🔄 Підрахунку кількості обертів валів і механізмів.
  • 📦 Підрахунку продукції (штук, одиниць або партій).
  • 💧 Вимірювання витрат рідин, газів, сипучих матеріалів.
  • Реєстрації кількості імпульсів від різних типів датчиків: контактних, оптичних, індуктивних, ємнісних тощо.

⚙️ Основні функціональні особливості:

  • Режими роботи:
    • 🔢 Лічильник імпульсів — підрахунок подій від датчиків або комутаційних пристроїв.
    • Таймер — відлік або вимірювання часових інтервалів.
    • 🌀 Тахометр — вимірювання частоти обертання.
    • 🛢 Дозатор / витратомір — контроль витрат матеріалів за часом або кількістю імпульсів.
  • 🔌 Універсальні входи з підтримкою:
    • датчиків PNP та NPN-типу;
    • "сухого контакту";
    • датчиків високого та низького рівня;
    • інкрементальних енкодерів (у тому числі з квадратурним виходом).
  • 🎛 Три дискретні входи для реалізації функцій:
    • ▶️ Старт/Стоп процесу;
    • 🚫 Блокування рахунку;
    • ♻️ Скидання значення лічильника.
  • 🌐 Інтерфейс RS-485 з підтримкою Modbus RTU для підключення до ПК, HMI або SCADA-систем.
  • 💡 Два дискретних виходи для керування зовнішнім навантаженням або сигналізацією з налаштовуваною логікою спрацювання.
  • 🛡 Гальванічна розв’язка входів, виходів та інтерфейсу від кола живлення.
Входи:
  • к-сть: 3
  • PNP/NPN-тип
  • =5В, 12В, 24В
Виходи:
  • к-сть: 2
  • Транзистор NPN
  • Реле
  • Твердотільне реле
  • АО: 0..5мА, 0(4)..20мА, 0..10В
Інтерфейси:
  • RS-485
  • протокол Modbus RTU.
Режими:
  • лічильник імпульсів
  • таймер
  • тахометра
  • дозатор-витратомір
Монтаж:
  • щитовий
  • 48х96х170 мм.
Power supply:
  • = 24 B, 150 мA
  • = 36 B, 160 мA
  • ~230В, 6ВA
Продавець

від

10 896

з ПДВ

Оберіть модифікацію та заповніть код замовлення

МТЛ-32

МТЛ-32H

Режими:

Режими роботи:

Лічильник імпульсів
Енкодер, лічильник
Тахометр
Моторесурс
Таймер
Дозатор-витратомір

Лічильник імпульсів
Енкодер, лічильник
Тахометр
Моторесурс
Таймер
Дозатор-витратомір

Кількість лічильників:

один

один

Дискретні вхідні сигнали:

Кількість дискретних входів:

3

3

Максимальна частота проходження імпульсів:

50 кГц

50 кГц

Мінімальна тривалість вхідного імпульсу:

5 мкс

5 мкс

Вхідний струм (споживання по входу), не більше:

5 мА

5 мА

Рівні сигналів спрацювання:

Сигнал логічного "0" – стан "ВІДКЛЮЧЕНО": 0-7В
Сигнал логічної "1" – стан "УВІМКНЕНО": 18-30В

Сигнал логічного "0" – стан "ВІДКЛЮЧЕНО": 0-7В
Сигнал логічної "1" – стан "УВІМКНЕНО": 18-30В

Датчики, що підключаються:

• Комутаційні пристрої (контакти кнопок, вимикачів, герконів, реле тощо)
• n-p-n-типу з відкритим колекторним виходом
• p-n-p-типу

• Комутаційні пристрої (контакти кнопок, вимикачів, герконів, реле тощо)
• n-p-n-типу з відкритим колекторним виходом
• p-n-p-типу

Дискретні вихідні сигнали:

Кількість дискретних виходів:

2

2

Типи виходів:

• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А
• Твердотільне (немеханічне) реле: 40 В, до 0,5А(АС/DC)

• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А
• Твердотільне (немеханічне) реле: 40 В, до 0,5А(АС/DC)

Вид навантаження:

Активна
Індуктивна

Активна
Індуктивна

Аналогові вихідні сигнали:

Кількість виходів:

1
Опція, замість DO1

1
Опція, замість DO1

Тип виходу:

Активний

Активний

Діапазони можливих вихідних сигналів:

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R≤500 Ом
від 4 мА до 20 мА / R≤500 Ом

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R≤500 Ом
від 4 мА до 20 мА / R≤500 Ом

Межа основної зведеної похибки формування вихідного сигналу:

≤ 0.2%

≤ 0.2%

Індикація:

Тип індикації:

Семисегментний
8-м розрядів

Семисегментний
8-м розрядів

Інтерфейси:

Інтерфейс обміну даними:

RS-485

RS-485

Протокол обміну даних:

Modbus RTU

Modbus RTU

Електричні дані:

Напруга живлення:

Постійного струму: 24 В
Змінного струму: 230 В

Постійного струму: 12....36 В
Змінного струму: 230 В

Споживана потужність:

Постійного струму 24В: не більше 250 мА
Постійного струму 36В: не більше 150 мА
Змінного струму 230В: не більше 6ВА

Постійного струму 24В: не більше 140 мА
Постійного струму 36В: не більше 150 мА
Змінного струму 230В: не більше 5ВА

Наявність вбудованого джерела живлення входів:

Так, (опція при замовлені)
=24В, 30мА

Так, (опція при замовлені)
=24В, 30мА

Гальванічна розв'язка:

• Комбінована. Входи мають групову ізоляцію. Виходи, інтерфейс та живлення ізольовані від інших вузлів і між собою.
• Напруга гальванічної розв'язки не менше 500 В.

• Комбінована. Входи мають групову ізоляцію. Виходи, інтерфейс та живлення ізольовані від інших вузлів і між собою.
• Напруга гальванічної розв'язки не менше 500 В.

Корпус:

Тип монтажу:

щитовий

DIN рейка

Розмір корпусу (ВхШхГ):

48х96х106 мм

110х106х58 мм

Маса, не більше:

0,35 кг

0,35 кг

Ступінь захисту:

IP20

IP20

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С
