- Блок гальванічної розв'язки, одноканальний

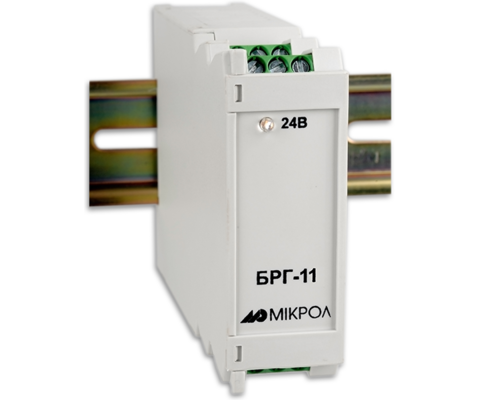

БРГ-11 - Блок гальванічної розв'язки, одноканальний

Оберіть модифікацію:

Код замовлення:

БРГ-11
AA
Код вхідного сигналу:
BB
Код вихідного сигналу:

Кількість:

Доступний для замовлення. Рекомендована, замінаБРГ-112

Блок гальванічної розв’язки БРГ-11 призначений для:

  • 🛡 Гальванічного захисту електричних ланцюгів, що працюють з уніфікованими аналоговими сигналами (струмовими або напруговими);
  • 🔄 Перетворення та узгодження сигналів між різними сегментами вимірювальних або керуючих систем;
  • ✅ Підвищення надійності роботи систем автоматизації та АСУ ТП, усуваючи вплив перешкод та потенційних зсувів між підсистемами.

⚙️ ФУНКЦІЇ:

  • 🔒 Гальванічна ізоляція між вхідним та вихідним колом;
  • 🛡 Захист сигналів від перехідних процесів, наведень та електромагнітних перешкод;
  • 🔄 Перетворення сигналів без спотворення амплітуди та форми;
  • ⚡ Стабільність роботи при змінних умовах живлення та навантаження.

🔌 ХАРАКТЕРИСТИКА КАНАЛІВ:

  • ⭕ Вхід: 1 пасивний, уніфікований (струмовий або напруговий сигнал, наприклад 0–5 мА, 0–20 мА, 4–20 мА, 0–10 В);
  • ➡ Вихід: 1 пасивний або активний (залежно від модифікації) уніфікованого типу;
  • 🛡 Гальванічна ізоляція: забезпечує повний розрив електричного зв’язку між входом та виходом;
  • 🔋 Живлення: від зовнішнього джерела 24 В DC.
Вхід:
  • пасивний
  • уніфіковані.
Вихід:
  • активний
  • уніфіковані.
Живлення:
  • = 24 V
  • 125мA.
Продавець

4 644 ₴

з ПДВ

Оберіть модифікацію та заповніть код замовлення

БРГ-11

БРГ-670

БРГ-671

БРГ-112

Вхідні сигнали:

Кількість входів:

1

1

1

1

Тип входу:

пасивний

пасивний

активний

пасивний

Діапазони можливих вхідних сигналів/опір навантаження:

від 0 мА до 5 мА / R = 200 Ом
від 0 мА до 20 мА / R ≤ 50 Ом
від 4 мА до 20 мА / R ≤ 50 Ом
від 0 до 10 В / R ≥ 20кОм

від 4 мА до 20 мА / R≤400 Ом

від 0 мА до 5 мА / R = 200 Ом
від 0 мА до 20 мА / R ≤ 50 Ом
від 4 мА до 20 мА / R ≤ 62 Ом
від 0 до 10 В / R ≥ 20кОм

від 0 мА до 5 мА / R = 200 Ом
від 0 мА до 20 мА / R ≤ 50 Ом
від 4 мА до 20 мА / R ≤ 50 Ом
від 0 до 10 В / R ≥ 20кОм

Межа основної зведеної похибки вимірювання:

± 0,2 %

± 0,2 %

± 0,2 %

± 0,2 %

Вихідні сигнали:

Кількість виходів:

1

1

1

1

Тип виходу:

активний

пасивний

пасивний

активний

Діапазони можливих вихідних сигналів/опір навантаження:

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R≤500 Ом
від 4 мА до 20 мА / R≤500 Ом
від 0 до 10 В / R≥2000 Ом

від 4 мА до 20 мА R ≤ 800 Ом

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R ≤ 500 Ом
від 4 мА до 20 мА / R ≤ 500 Ом
від 0 до 10 В / R ≥ 2000 Ом

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R ≤ 500 Ом
від 4 мА до 20 мА / R ≤ 500 Ом
від 0 до 10 В / R ≥ 2000 Ом

Гальванічна розв'язка:

• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 2000 В.

• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

Електричні дані:

Напруга живлення:

Постійного струму: 24 В

Токова петля, 24В

Постійного струму: 24 В

Постійного струму: 24 В
Змінного струму: 230 В

Споживана потужність:

Постійного струму: не більше 125 мА

не більше 20 мА

Постійного струму: не більше 30 мА

Постійного струму: не більше 100 мА
Змінного струму: не більше 5 ВА

Корпус:

Тип монтажу:

на DIN-рейку

на DIN-рейку

на DIN-рейку

на DIN-рейку

Розмір корпусу (ВхШхГ):

76х26х115 мм

94х7х64 мм

94х7х64 мм

100х23х115 мм

Маса, не більше:

0,13 кг

0,1 кг

0,1 кг

0,2 кг

Ступінь захисту:

IP20

IP20

IP20

IP20
Документація

БРГ-11

UA Настанова щодо експлуатування БРГ-11 858.11 KB PDF
