Головна Блоки живлення Для пристроїв промислової автоматики:

- Блок живлення трансформаторний, двоканальний

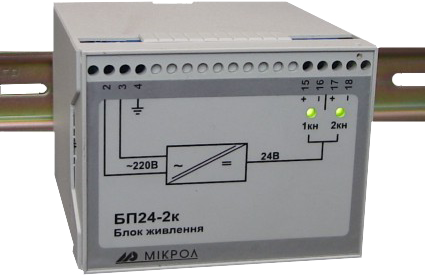

БП-24-2К - Блок живлення трансформаторний, двоканальний

Оберіть модифікацію:

Код замовлення:

БП-24-2К

Кількість:

Доступний для замовлення

Промисловий блок живлення БП‑24‑2К призначений для:

  • 🔋 Живлення пристроїв промислової автоматики стабілізованою постійною напругою;
  • ✅ Забезпечення надійного запуску та стабільної роботи під’єднаних пристроїв;
  • 🛡 Захисту обладнання від перенапруги, коротких замикань та імпульсних завад мережі завдяки вбудованим фільтрам та функції обмеження вихідного струму.

Особливості моделі БП‑24‑2К:

  • ⚡ Трансформаторний тип – підвищена надійність та електробезпека;
  • 🔄 Два незалежні вихідні канали – можливість живлення кількох окремих навантажень.

Переваги:

  • 🌡 Стабільна вихідна напруга та 100 % вихідної потужності у широкому температурному діапазоні від ‑40 °C до +70 °C;
  • ⚡ Стійкість до перевантажень – витримує струмове навантаження до 105 %;
  • 📉 Низький рівень пульсацій вихідної напруги, що гарантує безпечну роботу чутливого обладнання;
  • 📈 Високий ККД, що знижує теплові втрати та споживання енергії;
  • 🛡 Захист від короткого замикання у ланцюгах 24 В DC;
  • ❄ Не потребує додаткового охолодження завдяки ефективному тепловідведенню;
  • 🏭 Промислова надійність – протестований на роботу при низьких (до ‑40 °C) та високих (до +70 °C) температурах;
  • ⚙ Зручний монтаж – пластиковий корпус із кріпленням на DIN‑рейку.

Основні функції

  • 🔄 Перетворення змінної напруги на стабілізовану постійну 24В;
  • ⚡ Стабільна робота в широкому діапазоні вхідної напруги без втрати вихідних характеристик;
  • 🚀 Надійний запуск навантажень із високими вхідними ємностями;
  • 🛡 Захист від імпульсних перешкод та перенапруг на вході;
  • 🛡 Захист від перевантаження та короткого замикання на виходах;
  • 💡 Індикація наявності напруги на вході та виходах.
Вхідні параметри:
  • від 198 до 242 В
  • 49…51 Гц
Вихідні параметри:
  • два незалежні канали
  • 24 В, 300мА (15Вт) на канал
Захист:
  • Гальванічна ізоляція
  • Від коротко замикання
  • Від перенапруги
  • Величини вихідного струму
Продавець

3 738

з ПДВ

БП-24-2К

БП-24-4К

Загальна інформація:

Призначення:

живлення промислової автоматики

живлення промислової автоматики

Вихідні параметри:

Кількість незалежних вихідних джерел:

2

4

Номінальна вихідна напруга:

24 В

24 В

Номінальний вихідний струм:

300 мА (на канал)

200 мА (на канал)

Номінальна вихідна потужність:

15 Вт

20 Вт

Підстроювання вихідної напруги:

1.0

1.0

Допустиме відхилення напруги:

від плюс 10% до мінус 15%

від плюс 10% до мінус 15%

Коефіцієнт пульсації вихідної напруги блоку:

2%

2%

Вхідні параметри:

Напруга живлення:

від 198 до 242 В

від 198 до 242 В

Частота змінного струму:

49…51 Гц

49…51 Гц

Споживана потужність, не більше

26 ВА

30 ВА

Пусковий струм:

не більше 15 А

не більше 15 А

Тип автоматичного вимикача:

6 А тип С або 10 А тип В

6 А тип С або 10 А тип В

Захист та безпека:

Захист від перевантаження:

110…121 % від номінального вихідного струму

110…121 % від номінального вихідного струму

Захист від короткого замикання:

Так

Так

Автоматичне відновлення нормальної роботи:

Так, після усунення причини спрацювання

Так, після усунення причини спрацювання

Захист від перенапруги:

120 % від номінальної вихідної напруги

120 % від номінальної вихідної напруги

Клас захисту від ураження електричним струмом за ДСТУ EN 61140:

II

II

Ізоляція за ДСТУ IEC 61558-1:

посилена

посилена

Гальванічна розв'язка:

Вихідні кола гальванічно ізольовані від кіл живлення та один від одного

Вихідні кола гальванічно ізольовані від кіл живлення та один від одного

Корпус:

Ступінь захисту за ДСТУ EN 60529:

IP20

IP20

Тип монтажу:

на DIN рейку

на DIN рейку

Розмір корпусу (ВхШхГ):

77х100х110 мм

77х100х110 мм

Умови експлуатації:

Температура навколишнього середовища:

-40…+70 °С

-40…+70 °С

Документація

БП-24-2К

UA Настанова щодо експлуатування БП-24-2К, v 1.11 465.65 KB PDF
