Головна Програмовані логічні контролери Контролери для малих систем автоматизації:

- Програмований логічний контролер

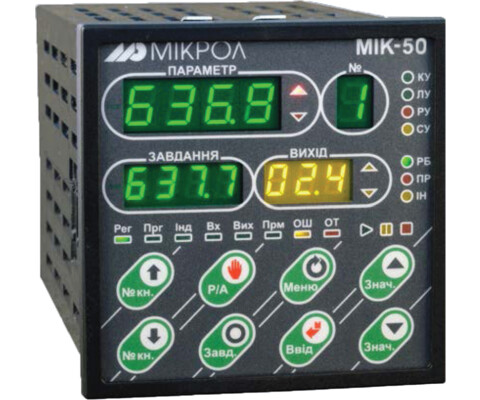

МІК-50-26 - Програмований логічний контролер

Оберіть модифікацію:

Код замовлення:

МІК-50-26
AA
Тип вхідного аналогового сигналу:
BB
Тип вхідного аналогового сигналу:
CC
Тип вхідного аналогового сигналу:
DD
Тип вхідного аналогового сигналу:
GG
Тип вхідного аналогового сигналу:
HH
Тип вхідного аналогового сигналу:
JJ
Тип вхідного аналогового сигналу:
KK
Тип вхідного аналогового сигналу:
Ga
Живлення пасивних давачів 0(4)-20mA:
E
Тип першого аналогового виходу:
F
Тип вихідних дискретних сигналів:
U
Напруга живлення:

Кількість:

Доступний для замовлення
  • Автоматичне регулювання та логічне управління технологічними процесами
  • Математичні, часові, крокові та інші функції
  • Підключення зовнішніх сигналів здійснюється через клеми, встановлені на задній стінці приладу
  • Без можливості підключення зовнішніх модулів розширення.
Аналогові входи:
  • к-сть: 8
  • 0-5мА
  • 0(4)-20мА
  • 0-10В
  • групова ізоляція.
Дискретні входи:
  • к-сть: 3
  • комутація =24В
  • логічний "0": 0-7В
  • логічна "1": 19-32В
Живлення:
  • ~ 230 (+22 –33)В, (50 ± 1) Гц
  • = 24±4 В
Аналогові виходи:
  • к-сть: 1
  • уніфіковані сигнали.
Дискретні виходи:
  • к-сть: 5
  • транзистор ОК: до 40В, 100мА
  • замикаюче реле: до 230В, 5А.
Інтерфейси:
  • RS-485
  • протокол Modbus RTU.
Продавець

від

17 165

з ПДВ

Оберіть модифікацію та заповніть код замовлення

МІК-50-16

МІК-50-17

МІК-50-26

МІК-50-27

Додаткові функції:

Модуль розширення:

Не підтримується

Не підтримується

Не підтримується

Не підтримується

Аналогові вхідні сигнали:

Кількість аналогових входів:

4

4

8

8

Типи вхідних давачів та сигналів:

• Уніфіковані: 0-5мА, 0(4)-20мА, 0-10В
• Напруга: 0-50мВ, 0-200мВ, 0-1В
• Термоперетворювачі опору: ТСП(50П, 100П, гр.21, Pt100, Pt500, Pt1000), ТСМ(50М, 100М, гр.23)
• Термопари: ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E)

• Уніфіковані: 0-5мА, 0(4)-20мА, 0-10В
• Напруга: 0-50мВ, 0-200мВ, 0-1В
• Термоперетворювачі опору: ТСП(50П, 100П, гр.21, Pt100, Pt500, Pt1000), ТСМ(50М, 100М, гр.23)
• Термопари: ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E)

• Уніфіковані: 0-5мА, 0(4)-20мА, 0-10В

• Уніфіковані: 0-5мА, 0(4)-20мА, 0-10В

Межа основної зведеної похибки вимірювання:

± 0,2 %

± 0,2 %

± 0,2 %

± 0,2 %

Час опитування входу:

0.1 секунда

0.1 секунда

0.1 секунда

0.1 секунда

Гальванічна ізоляція:

• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Групова. Група виходів ізольована від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Групова. Група виходів ізольована від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

Аналогові вихідні сигнали:

Кількість аналогових виходів:

2

1

1

Відсутні

Типи вихідних аналогових сигналів:

• Уніфіковані: 0-5 мА , 0(4)-20 мА, 0-10В

• Уніфіковані: 0-5 мА , 0(4)-20 мА, 0-10В

• Уніфіковані: 0-5 мА , 0(4)-20 мА, 0-10В

Відсутні

Межа основної зведеної похибки формування вихідного сигналу:

АО1: ±0,2 %
АО2: ±0,4 %

АО1: ±0,2 %

АО1: ±0,2 %

Відсутні

Гальванічна ізоляція:

• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

Відсутні

Дискретні вхідні сигнали:

Кількість дискретних входів:

3

2

3

2

Рівні сигналів спрацювання:

• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО: 18-30 В

• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО: 18-30 В

• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО: 18-30 В

• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО: 18-30 В

Споживання входу:

≤ 10 мА

≤ 10 мА

≤ 10 мА

≤ 10 мА

Гальванічна ізоляція:

• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

Дискретні вихідні сигнали:

Кількість дискретних виходів:

5

4

5

4

Типи виходів:

• Транзистор ОК: до 40В, 100мА
• Замикаюче реле: до 220В, 5А

• Транзистор ОК: до 40В, 100мА
• Перемикаюче реле (DO1, DO2): до 220В, 8А
• Твердотільне реле (DO1 - DO4): до 60В, 1.0АAC/ADC
• Замикаюче реле (DO3, DO4): до 220В, 5А

• Транзистор ОК: до 40В, 100мА
• Замикаюче реле: до 220В, 5А

• Транзистор ОК: до 40В, 100мА
• Перемикаюче реле (DO1, DO2): до 220В, 8А
• Твердотільне реле (DO1 - DO4): до 60В, 1.0АAC/ADC
• Замикаюче реле (DO3, DO4): до 220В, 5А

Гальванічна ізоляція:

• Групова. Група виходів ізольована від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Групова. Група виходів ізольована від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Група виходів ізольована від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

Індикація:

Тип індикації:

Семисегментна, чотирирозрядна

Семисегментна, чотирирозрядна

Семисегментна, чотирирозрядна

Семисегментна, чотирирозрядна

Точність індикації:

± 0,01 %

± 0,01 %

± 0,01 %

± 0,01 %

Інтерфейси:

Тип інтерфейсу:

RS-485

RS-485

RS-485

RS-485

Протокол обміну даних:

Modbus-RTU (режим Slave)

Modbus-RTU (режим Slave)

Modbus-RTU (режим Slave)

Modbus-RTU (режим Slave)

Максимальна довжина лінії в межах одного сегмента мережі:

до 1200 метрів

до 1200 метрів

до 1200 метрів

до 1200 метрів

Гальванічна розв'язка:

• Повна. Інтерфейс ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Інтерфейс ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Інтерфейс ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Інтерфейс ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

Корпус:

Тип монтажу:

Щитовий

Щитовий

Щитовий

Щитовий

Розмір корпусу (ВхШхГ):

96х96х186 мм

96х96х186 мм

96х96х186 мм

96х96х186 мм

Монтажна глибина:

190 мм

190 мм

190 мм

190 мм

Маса, не більше:

1.0 кг

1.0 кг

1.0 кг

1.0 кг

Ступінь захисту:

IP30

IP30

IP30

IP30

Електричні дані:

Напруга живлення:

• Змінного струму: ~ 230 (+22 В, -33 В) (50 ± 1) Гц
• Постійного струму: 24±4 В

• Змінного струму: ~ 230 (+22 В, -33 В) (50 ± 1) Гц
• Постійного струму: 24±4 В

• Змінного струму: ~ 230 (+22 В, -33 В) (50 ± 1) Гц
• Постійного струму: 24±4 В

• Змінного струму: ~ 230 (+22 В, -33 В) (50 ± 1) Гц
• Постійного струму: 24±4 В

Споживана потужність:

• Змінного струму: 13 В·А
• Постійного струму: не більше 350 мА

• Змінного струму: 13 В·А
• Постійного струму: не більше 350 мА

• Змінного струму: 13 В·А
• Постійного струму: не більше 350 мА

• Змінного струму: 13 В·А
• Постійного струму: не більше 350 мА

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С

від -40 °С до +70 °С

від -40 °С до +70 °С

Приміщення використання:

закрите вибухо-, пожежобезпечне

закрите вибухо-, пожежобезпечне

закрите вибухо-, пожежобезпечне

закрите вибухо-, пожежобезпечне

Вібрація:

з частотою до 60 Гц з амплітудою до 0,1 мм

з частотою до 60 Гц з амплітудою до 0,1 мм

з частотою до 60 Гц з амплітудою до 0,1 мм

з частотою до 60 Гц з амплітудою до 0,1 мм

Атмосферний тиск:

від 84 до 106,7 кПа

від 84 до 106,7 кПа

від 84 до 106,7 кПа

від 84 до 106,7 кПа

Документація

МІК-51

UA Настанова щодо експлуатування МІК-51 - v1.05 5.73 MB PDF
Програмне забезпечення

Інсталяція Alfa 2.0:

UA Програмний продукт Alfa v2.781 10.39 MB RAR
