- Блок гальванічної розв'язки, двоканальний

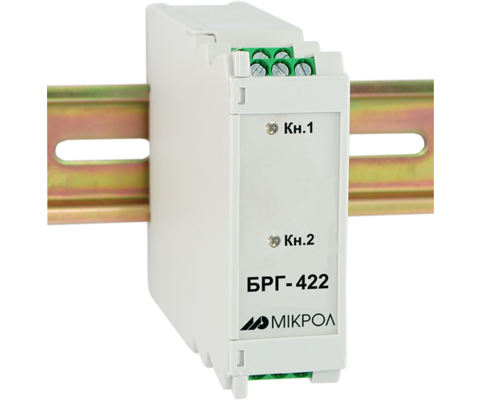

БРГ-422 - Блок гальванічної розв'язки, двоканальний

Оберіть модифікацію:

Код замовлення:

БРГ-422

Кількість:

Доступний для замовлення

Двоканальний блок гальванічної розв’язки БРГ-422 призначений для:

  • 🛡 Гальванічного захисту електричних ланцюгів, що працюють з уніфікованими аналоговими сигналами;
  • 🔄 Передачі та узгодження сигналів 4–20 мА від пасивних датчиків або вторинних перетворювачів до систем вимірювання, реєстрації чи керування;
  • Підвищення надійності та безпеки промислових систем автоматизації, виключаючи вплив наведень, перехідних процесів та потенційних зсувів.

Прилад забезпечує двоканальну незалежну гальванічну ізоляцію, дозволяючи передавати два аналогові сигнали одночасно без взаємного впливу.

Живлення здійснюється через токову петлю 4–20 мА, що спрощує монтаж і підвищує надійність системи.

Функціональні можливості:

  • 🔒 Гальванічна ізоляція кожного каналу – розрив електричного зв’язку між входом і виходом, а також між каналами;
  • 🛡 Захист сигналів від перенапруг, наведень та промислових електромагнітних перешкод;
  • 🔄 Передача аналогових сигналів 4–20 мА з пасивного входу на пасивний вихід без спотворення;
  • Стабільність та точність сигналу навіть у складних промислових умовах;
  • 🔋 Живлення від токової петлі, що усуває потребу у додатковому джерелі живлення.

Електричні характеристики

  • Кількість каналів: 2 незалежних;
  • Вхід: 2 пасивні, уніфіковані (струмові 4–20 мА);
  • Вихід: 2 пасивні, уніфіковані (струмові 4–20 мА);
  • 🛡 Гальванічна ізоляція: повний розрив електричного зв’язку між входами та виходами, а також між каналами;
  • 🔋 Живлення: від токової петлі 4–20 мА.
Вхід:
  • 2
  • пасивні
  • 4-20мА.
Вихід:
  • 2
  • пасивні
  • 4-20мА.
Живлення:
  • = 24 В
  • токова петля.
Продавець

5 586

з ПДВ

БРГ-21

БРГ-412

БРГ-422

Вхідні сигнали:

Кількість входів:

2

2

2

Тип входу:

пасивний

пасивний

пасивний

Діапазони можливих вхідних сигналів/опір навантаження:

від 0 мА до 5 мА / R = 200 Ом
від 0 мА до 20 мА / R ≤ 50 Ом
від 4 мА до 20 мА / R ≤ 50 Ом
від 0 до 10 В / R ≥ 20кОм

від 4 мА до 20 мА / R ≤ 50 Ом

від 4 мА до 20 мА / R = 400 Ом

Межа основної зведеної похибки вимірювання:

± 0,2 %

± 0,2 %

± 0,2 %

Вихідні сигнали:

Кількість виходів:

2

2

2

Тип виходу:

активний

активний

пасивний

Діапазони можливих вихідних сигналів/опір навантаження:

від 0 до 10 В / R = 2000 Ом
від 0 до 5 В / R ≥ 1000 Ом

від 4 мА до 20 мА / R ≤ 250 Ом

від 4 мА до 20 мА / R = 800 Ом

Гальванічна розв'язка:

• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

Електричні дані:

Напруга живлення:

Постійного струму: 24 В

Токова петля, 24В

Токова петля, 24В

Споживана потужність:

Постійного струму: не більше 50 мА

не більше 20 мА (канал)

не більше 20 мА (канал)

Корпус:

Тип монтажу:

на DIN-рейку

на DIN-рейку

на DIN-рейку

Розмір корпусу (ВхШхГ):

76х26х115

76х26х115

76х26х115

Маса, не більше:

0,13 кг

0,13 кг

0,13 кг

Ступінь захисту:

IP20

IP20

IP20

Документація

БРГ-422

UA Настанова щодо експлуатування БРГ-422 1.03 MB PDF
