🎯 Призначення:

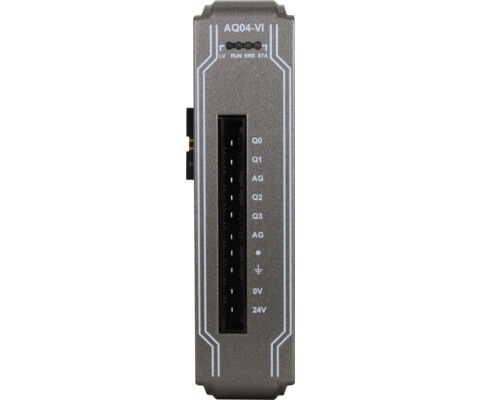

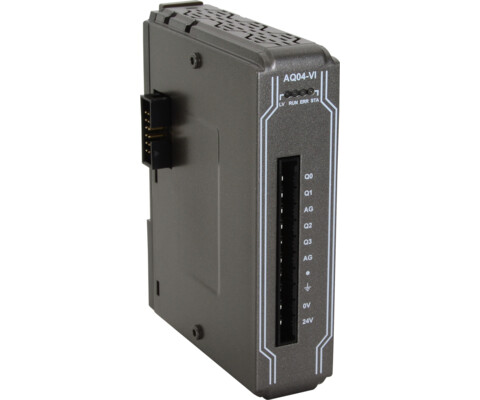

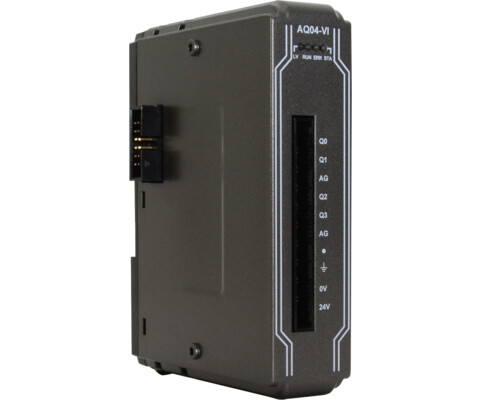

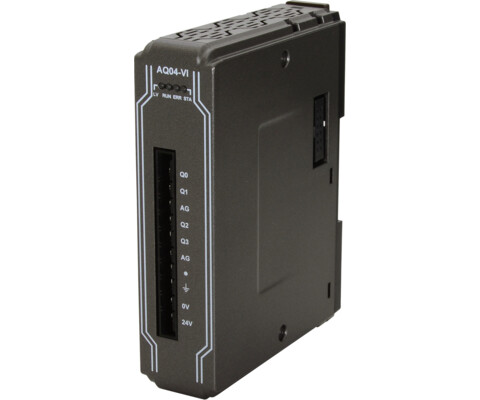

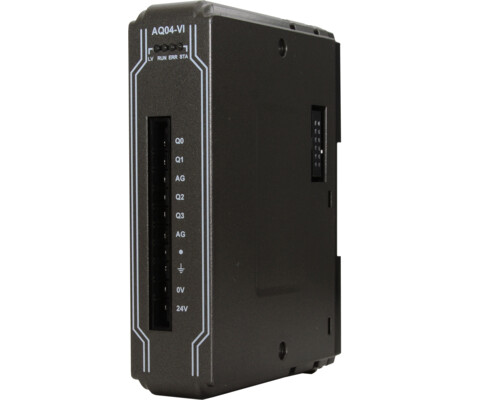

Модуль iR-AQ04-VI серії iR від Weintek призначений для формування аналогових сигналів напруги та струму у промислових системах автоматизації.
Він використовується для керування виконавчими механізмами — частотними перетворювачами, клапанами, позиціонерами, електроприводами та іншими пристроями, які потребують аналогового керуючого сигналу.

Може працювати як:

• частина розподіленої системи вводу/виводу iR через комунікаційні модулі (iR-ETN, iR-COP, iR-ECAT);
• або як аналоговий вихідний модуль у складі контролера cMT-CTRL01 під управлінням CODESYS.

⚙️ Технічні характеристики:

🔹 Аналогові виходи (AO)

• 🔢 Кількість: 4 канали
• 📤 Типи сигналів (програмно налаштовуються):
  • Напруга: 0…10 V, ±10 V, 1…5 V, ±5 V
  • Струм: 0…20 mA, 4…20 mA
• 🎚 Роздільна здатність ЦАП: 12 біт
• 🎯 Точність: ±0.2% від повної шкали (FS)
• ⚡ Навантаження:
  • по напрузі: ≥ 2 kΩ
  • по струму: ≤ 500 Ω
• ⏱ Час встановлення сигналу: ≤ 1 мс

🔹 Загальні параметри

• 🔋 Живлення: від внутрішньої шини (~90 мА)
• 🌡 Робоча температура: 0…+55 °C
• 📦 Підключення: знімні клемні блоки
• 📐 Габарити: 30 × 109 × 81 мм
• ⚖️ Вага: ~130 г
• 📏 Ступінь захисту: IP20, монтаж на DIN-рейку

💡 Функціональні можливості:

• ✔️ Формування аналогових сигналів ⚡ — вихідні канали генерують сигнали для керування приводами, перетворювачами, клапанами, позиціонерами.
• ✔️ Гнучка конфігурація 🔧 — кожен канал можна налаштувати на роботу у режимі V або mA.
• ✔️ Пряма інтеграція з cMT-CTRL01 🖥️ — модуль працює у CODESYS-проєктах як аналоговий вихідний блок.
• ✔️ Масштабованість 🚀 — сумісність з усією серією iR (аналогові входи, дискретні входи/виходи, комбіновані).
• ✔️ Надійність 🛡️ — гальванічна розв’язка каналів і внутрішньої логіки для захисту від перешкод і перевантажень.
• ✔️ Висока точність 🎯 — забезпечує стабільний вихідний сигнал навіть у динамічних процесах.
• ✔️ Візуальний контроль 💡 — LED-індикація стану живлення та роботи модулю.
• ✔️ Простота монтажу 🔧 — компактний корпус і знімні клемники полегшують підключення та обслуговування.
