Головна Ручні задатчики сигналів Універсальні: блоки ручного керування:

- Блок ручного керування, універсальний

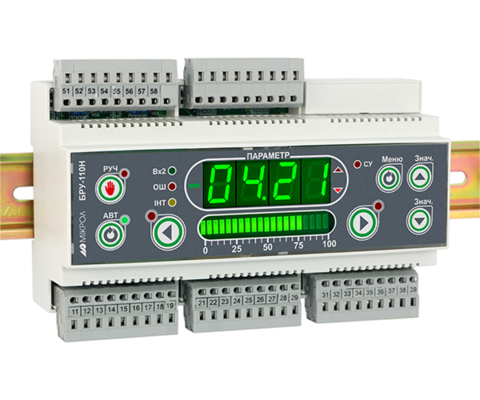

БРУ-110Н - Блок ручного керування, універсальний

Оберіть модифікацію:

Код замовлення:

БРУ-110Н
AA
Тип першого вхідного аналогового сигналу:
ВВ
Тип другого вхідного аналогового сигналу:
СС
Тип вихідного аналогового сигналу:
U
Напруга живлення:

Кількість:

Доступний для замовлення

📌 Призначення
БРУ-110Н призначений для ручного або автоматичного керування виконавчими механізмами різних типів:

  • аналогові — з уніфікованими аналоговими сигналами;
  • імпульсні — з дискретними командами «більше» / «менше»;
  • задавачі сигналів аналогового та імпульсного типу.

Пристрій забезпечує роботу у двох режимах:

🔄 Режими роботи:

 Автоматичний режим (AUTO)

  • Транслює сигнал від керувального пристрою або контролера безпосередньо на виконавчий механізм.
  • Забезпечує збереження точності та швидкодії керування в системах автоматизації.

✋ Ручний режим (MANUAL)

  • У залежності від типу виконавчого механізму, формує:
    • дискретні імпульсні сигнали «більше» / «менше» — для імпульсних механізмів;
    • уніфіковані аналогові сигнали — 0…5 мА, 0(4)…20 мА або 0…10 В — для аналогових механізмів.
  • Керування здійснюється оператором з лицьової панелі за допомогою органів керування (кнопки, енкодери, потенціометри залежно від виконання).

📊 Технічні характеристики:

  • 📡 Типи вихідних сигналів:
    • Аналогові: 0…5 мА, 0(4)…20 мА, 0…10 В;
    • Імпульсні: «більше» / «менше».
  • 🔋 Живлення: постійна напруга 24 В DC.
  • 🛡 Гальванічна розв’язка між колами живлення, входу та виходу для підвищення надійності та безпеки.
  • 🏗 Монтаж: панельний (у щит керування).
  • 📐 Діапазон регулювання: 100 % шкали обраного аналогового сигналу.
  • 🌡 Робоча температура: –40…+70 °C.
  • 💎 Точність формування сигналу: до ±0,1 % від діапазону.

🌟 Особливості:

  • 🔄 Універсальність — підтримка як аналогових, так і імпульсних виконавчих механізмів;
  • 🖲 Ручне та автоматичне керування в одному пристрої;
  • 🛡 Надійний захист від перешкод та різниці потенціалів;
  • ⚡ Швидке перемикання між режимами роботи;
  • 🏭 Промислове виконання для роботи в складних умовах;
  • 🎛 Зручне керування з лицьової панелі з індикацією стану;
  • 🔧 Просте інтегрування у існуючі системи автоматизації.
Аналогові входи:
  • к-сть: 2
  • 0..5мА, 0(4)..20мА, 0..10В
Аналоговий вихід:
  • к-сть: 1
  • 0..5мА, 0(4)..20мА, 0..10В
Входи:
  • к-сть 4
  • переключення РУЧ/АВТО
  • "Більше" та "Менше"
  • =24В, NPN
Виходи:
  • к-сть 4
  • перекидні реле
  • функціональні
Живлення:
  • = 24 B, 200 мA
  • ~230 V, 8.5 ВA
Інтерфейси:
  • RS-485
  • протокол Modbus RTU
Продавець

15 480

з ПДВ

БРУ-110

БРУ-110Н

БРУ-10

Аналогові вхідні сигнали:

Кількість аналогових входів:

2

2

2

Діапазони можливих вхідних сигналів/опір навантаження:

від 0 мА до 5 мА / R = 400 Ом
від 0 мА до 20 мА / R ≤ 100 Ом
від 4 мА до 20 мА / R ≤ 100 Ом
від 0 до 10 В / R ≥ 25кОм

від 0 мА до 5 мА / R = 400 Ом
від 0 мА до 20 мА / R ≤ 100 Ом
від 4 мА до 20 мА / R ≤ 100 Ом
від 0 до 10 В / R ≥ 25кОм

від 0 мА до 5 мА / R = 400 Ом
від 0 мА до 20 мА / R ≤ 100 Ом
від 4 мА до 20 мА / R ≤ 100 Ом
від 0 до 10 В / R ≥ 25кОм

Межа основної зведеної похибки вимірювання:

≤ 0.2 %

≤ 0.2 %

≤ 0.2 %

Період вимірювання та перетворення:

0.1 секунд

0.1 секунд

0.1 секунд

Аналогові вихідні сигнали:

Кількість аналогових виходів:

1

1

1

Діапазони можливих вихідних сигналів/опір навантаження:

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R≤500 Ом
від 4 мА до 20 мА / R≤500 Ом
від 0 до 10 В / R≥2000 Ом

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R≤500 Ом
від 4 мА до 20 мА / R≤500 Ом
від 0 до 10 В / R≥2000 Ом

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R≤500 Ом
від 4 мА до 20 мА / R≤500 Ом
від 0 до 10 В / R≥2000 Ом

Межа основної зведеної похибки формування вихідного сигналу:

±0,2%

±0,2%

±0,2%

Вхідні сигнали:

Зовнішнє переключення РУЧ/АВТО:

Так
Сигнали "Більше" і "Менше" від контролера

Так
Сигнали "Більше" і "Менше" від контролера

Так
Сигнали "Більше" і "Менше" від контролера

Тип входу:

=24 В, NPN

=24 В, NPN

=24 В, NPN

Вихідні сигнали:

Кількість виходів:

4

4

4

Типи виходів:

Перекидні реле

Перекидні реле

Перекидні реле

Вид навантаження:

Постійний струм: 6..34 В, 250 мА
Змінний струм: 12..242 В, 250мА

Постійний струм: 6..34 В, 250 мА
Змінний струм: 12..242 В, 250мА

Постійний струм: 6..34 В, 250 мА
Змінний струм: 12..242 В, 250мА

Індикація:

Тип індикації:

Семисигментна, чотири розряди
Барграф

Семисигментна, чотири розряди
Барграф

Семисигментна, чотири розряди
Барграф

Точність індикації:

± 0,01 %

± 0,01 %

± 0,01 %

Інтерфейси:

Тип інтерфейсу:

RS-485

RS-485

RS-485

Протокол обміну даних:

Modbus RTU

Modbus RTU

Modbus RTU

Корпус:

Тип монтажу:

Щитовий

DIN рейку

Щитовий

Розмір корпусу (ВхШхГ):

96х96х120 мм

110х160х58 мм

96х96х120 мм

Ступінь захисту:

IP30

IP30

IP30

Електричні дані:

Напруга живлення:

Постійного струму: 24 В
Змінного струму: ~230 В

Постійного струму: 24 В
Змінного струму: ~230 В

Постійного струму: 24 В
Змінного струму: ~230 В

Споживана потужність:

Постійного струму: не більше 180 мА
Змінного струму: ≤ 8.0 ВА

Постійного струму: не більше 200 мА
Змінного струму: ≤ 8.5 ВА

Постійного струму: не більше 180 мА
Змінного струму: ≤ 8.0 ВА

Гальванічна розв'язка:

• Повна. Всі вузли ізольовані один від одного.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Всі вузли ізольовані один від одного.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Всі вузли ізольовані один від одного.
• Напруга гальванічної розв'язки не менше 500 В.

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С

від -40 °С до +70 °С
