Універсальний мікропроцесорний ПІД регулятор

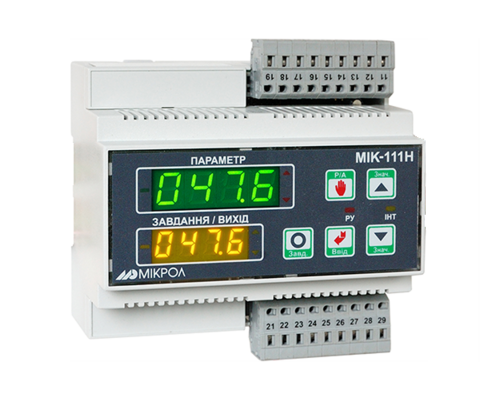

МІК-111Н Універсальний мікропроцесорний ПІД регулятор

Оберіть модифікацію:

Код замовлення:

МІК-111Н
AA
Тип вхідного сигналу:
CC
Діапазон вихідного аналогового сигналу:
DD
Тип вихідних дискретних сигналів:
U
Напруга живлення:

Кількість:

Доступний для замовлення

Універсальний мікропроцесорний регулятор МІК-111Н призначений для автоматичного регулювання та контролю технологічних параметрів у промислових процесах. Забезпечує ручне та автоматичне регулювання технологічних параметрів: температури, тиску, рівня, вологості, витрати та інших фізичних величин у різних галузях промисловості. Монтаж на DIN-рейку.

⚙️ Функціональні можливості:

📊 Вимірювання та індикація:

  • один універсальний вхід, для вимірювання температури або інших фізичних величин (тиску, вологості, витрати, рівня тощо). Зміна на інший тип давача, можлива, але потребує калібрування та зміни положення перемичок на платі входів;
  • індикація поточних значень та стану процесу регулювання;
  • масштабування шкали вхідного сигналу;
  • цифрова фільтрація та корекція вхідного сигналу.

📈 Режими регулювання:

  • забезпечує підтримання стабільного значення параметра за заданими уставками;
  • реалізує:
    • ПІД-регулювання: аналогове, імпульсне та ШІМ;
    • Двопозиційне (ON/OFF) та трипозиційне керування;
  • керування в ручному режимі, з передньої панелі приладу;
  • формування сигналів керування для виконавчих механізмів (наприклад, електроклапанів, твердотілих реле, частотників).

🚨 Сигналізація:

  • функція сигналізації про вихід вимірювального параметра за встановлені межі, з спрацюванням дискретних виходів;
  • лінійне перетворення вхідного сигналу у вихідний аналоговий сигнал уніфікованого типу.

🔄 Додаткові можливості:

  • інтерфейси: RS-485;
  • протоколи: Modbus RTU.
Вхідний сигнал:
  • к-сть: 1
  • уніфіковані сигнали
  • напруга
  • термоперетворювачі опору
  • термопари
Аналоговий вихід:
  • к-сть: 1
  • уніфіковані сигнали
Дискретні вихода:
  • к-сть: 2
  • транзистор ОК: до 40В, 100мА
  • реле: до 230В, 8А.
Інтерфейси:
  • RS-485
  • протокол Modbus RTU
Живлення:
  • ~ 100 В до ~ 242 В, 6.5 ВA
  • = 18 В до 36 В, 180 мА
Монтаж:
  • DIN-рейка
  • 94х106х58 мм
Продавець

від

12 342

з ПДВ

Оберіть модифікацію та заповніть код замовлення

МІК-111

МІК-111Н

Загальна інформація:

Тип регулювання:

Двопозиційний (ON/OFF)
Трипозиційний
Аналоговий ПІД регулятор
Імпульсний ПІД регулятор
ШІМ ПІД регулятор

Двопозиційний (ON/OFF)
Трипозиційний
Аналоговий ПІД регулятор
Імпульсний ПІД регулятор
ШІМ ПІД регулятор

Кількість незалежних регуляторів:

1

1

Додаткові функції:

Сигналізатор
Перетворювач

Сигналізатор
Перетворювач

Аналогові вхідні сигнали:

Кількість аналогових входів:

1

1

Тип входу:

уніфіковані: пасивний
термоопір: трьохпровідне підключення

уніфіковані: пасивний
термоопір: трьохпровідне підключення

Типи вхідних давачів та сигналів:

0-5 мА , 0-20 мА , 4-20 мА
0-2 В, 0-10 В, 0-75 мВ, 0-200 мВ
ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100
ТХА (K), ТХК (L), ТЖК (J), ТПП 10 (S), ТПР (B), ТМКн (T), ТВР -1(A-1)

0-5 мА , 0-20 мА , 4-20 мА
0-2 В, 0-10 В, 0-75 мВ, 0-200 мВ
ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100
ТХА (K), ТХК (L), ТЖК (J), ТПП 10 (S), ТПР (B), ТМКн (T), ТВР -1(A-1)

Межа основної зведеної похибки вимірювання:

≤ 0.2

≤ 0.2

Час опитування входу:

до 0.1

до 0.1

Гальванічна ізоляція:

• Вхід ізольований від інших кіл.

• Вхід ізольований від інших кіл.

Перехід на інший тип давача:

Можлива користувачем, потребує калібрування

Можлива користувачем, потребує калібрування

Дискретні вхідні сигнали:

Кількість дискретних входів:

Не комплектується

Не комплектується

Аналогові вихідні сигнали:

Кількість виходів:

1

1

Тип виходу:

активний

активний

Діапазони можливих вихідних сигналів:

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм

Межа основної зведеної похибки формування вихідного сигналу:

≤ 0.2 %

≤ 0.2 %

Дискретні вихідні сигнали:

Кількість дискретних виходів:

2

2

Типи дискретних виходів:

• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А

• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А

Інтерфейси:

Інтерфейс обміну даними:

RS-485

RS-485

Протокол обміну даних:

Modbus RTU

Modbus RTU

Індикація:

Тип індикації:

Семисегментна, цифрова

Семисегментна, цифрова

Точність індикації:

Чотири розряди

Чотири розряди

Електричні дані:

Напруга живлення:

Змінного струму: 230 В
Постійного струму: 24 В

Змінного струму: 230 В
Постійного струму: 24 В

Споживана потужність:

Змінного струму: не більше 6.5 ВА
Постійного струму: не більше 180 мА

Змінного струму: не більше 6.5 ВА
Постійного струму: не більше 180 мА

Наявність вбудованого джерела живлення входів:

Так, опція, при умові замовлення
= 24 В, 25 мА

Не комплектується

Енергонезалежна пам'ять:

Так, EEPROM

Так, EEPROM

Гальванічна розв'язка:

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В

Корпус:

Тип монтажу:

Щитовий

DIN-рейку

Розмір корпусу (ВхШхГ):

48х96х162 мм

94х106х58 мм

Маса, не більше:

не більше 0,35 кг

не більше 0,35 кг

Ступінь захисту:

IP30

IP30

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С

Документація

МІК-111Н

UA Настанова щодо експлуатування МІК-111Н , v.1.04 2.22 MB PDF
Програмне забезпечення

Інсталяція MIK-Configurator:

UA Інсталяційний архів, v3.026 130.67 MB ZIP

Настанова щодо експлуатування MIK-Configurator:

UA Настанова щодо експлуатування 1.46 MB PDF
