Головна Сенсорні панелі оператора Weintek Сенсорні панелі оператора, серія cMT-X:

Сенсорна панель з функцією PLC

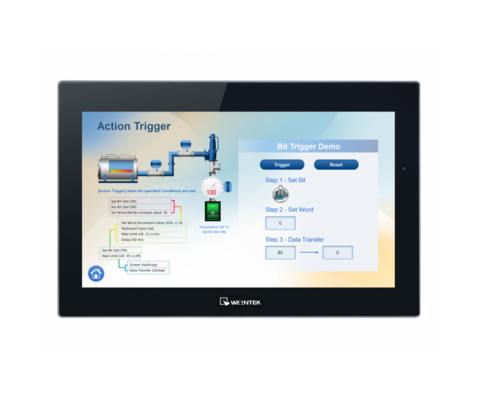

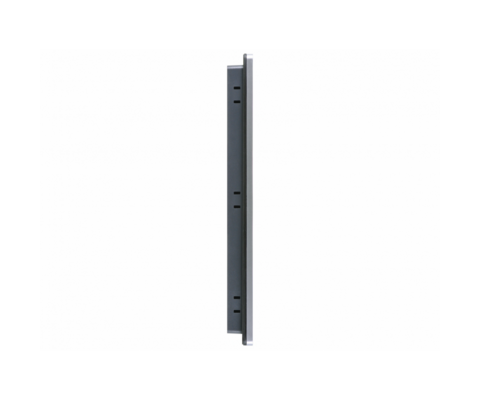

cMT3162X Сенсорна панель з функцією PLC

Оберіть модифікацію:

Код замовлення:

cMT3162X

Кількість:

На складі

Серія Weintek cMT3X – це флагманські панелі оператора, призначені для складних промислових та IIoT‑проєктів, де важлива максимальна продуктивність, багатоканальна комунікація, підтримка баз даних та інтеграція з хмарними сервісами та навіть локальним PLC‑контролером CodeSys.

Призначена для великих промислових проєктів, SCADA‑систем та MES‑інтеграції, де важлива максимальна продуктивність та гнучка робота з даними, інтеграції з ПЛК, контролерами, датчиками та системами віддаленого моніторингу.

Вбудована PLC‑функціональність (CODESYS):

  • ⚙ Інтеграція з CODESYS – можливість використання HMI як повноцінного ПЛК;
  • 🖧 Підтримка стандартів IEC 61131‑3 (LD, ST, FBD, SFC, IL);
  • 🔄 Реалізація локальної логіки управління без зовнішнього ПЛК;
  • 🌐 Підключення до IO‑модулів та сторонніх пристроїв по Modbus TCP, EtherNet/IP, CANopen.

Візуалізація та керування:

  • 🖥 Високоякісні дисплеї з чітким зображенням і зручною візуалізацією даних;
  • 🎨 Підтримка 16,7 млн кольорів, висока яскравість та чіткість;
  • 🎛 Мультисенсорний ємнісний екран (True‑Flat) з підтримкою жестів;
  • 📊 Відображення мнемосхем, графіків, трендів, індикаторів та анімацій у реальному часі;
  • ⏱ Вбудований годинник реального часу (RTC) для коректної роботи з архівами та подіями.

Комунікації та IIoT:

  • 🌐 Подвійний Ethernet (LAN1/LAN2) для розділення внутрішньої та зовнішньої мереж;
  • ​🔹COM‑порти RS‑232/RS‑485 2W/4W для підключення ПЛК та датчиків;
  • 🔄Понад 300 драйверів ПЛК: Siemens, Mitsubishi, Omron, Schneider, Allen‑Bradley, Modbus RTU/TCP;
  • 📡IIoT‑протоколи та сервіси:
    • 🌐 OPC UA – стандартна інтеграція з SCADA та MES;
    • 📡 MQTT, Modbus TCP/IP, EtherNet/IP – готовність до IIoT та хмарного моніторингу;
    • 🌍 RESTful API – інтеграція з веб‑сервісами та корпоративними рішеннями;
  • 🖧 VNC, Pass‑Through та WebView – віддалений моніторинг і керування;
  • 📱 EasyAccess 2.0 – захищене VPN‑підключення до панелі з будь‑якої точки світу.

💾 Робота з даними та базами даних

  • 📂 Data Sampling & Logging – безперервний збір даних із промислових процесів;
  • 💾 USB Host та microSD – для локального архівування та резервного копіювання;
  • 📑 Alarm & Event Management – тривоги з повною історією та мітками часу;
  • 🗄 Підтримка SQL – панель може виконувати SQL‑запити до MySQL/MariaDB:
    • збереження технологічних параметрів;
    • інтеграція з MES/ERP;
    • передача даних у корпоративні системи аналітики;
  • Хмарна інтеграція – передача даних у SCADA, корпоративні сервіси та IIoT‑платформи.
Дисплей:
  • Діагональ: 15.6"
  • Роздільна здатність: 1920×1080
  • Яскравість: ~300 cd/m²

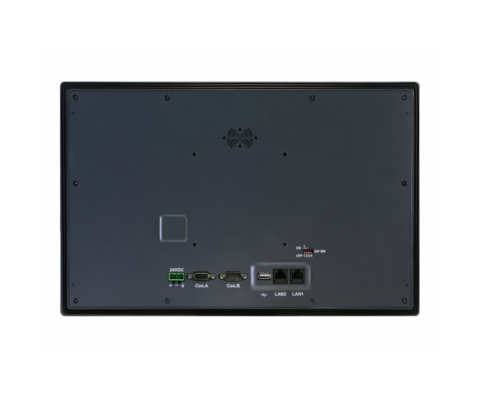

Інтерфейси:
  • 2×Ethernet 10/100 Мбіт/с (RJ‑45)
  • 1×COM1: RS‑232
  • 1×COM2: RS‑485 2W/4W
  • 1×COM3: RS‑485 2W
  • 1×USB 2.0
  • CAN Bus
Живлення:
  • 24 В DC (допустимий діапазон 18…28 В)
  • Споживання: ~1.3А при 24 В
Продавець

Запит на прайс Weintek

cMT3072XH2

cMT3102X

cMT3108XH

cMT3162X

cMT3218XP

Дисплей

Діагональ:

7"

10.1"

10.1"

15.6"

21.5"

Тип екрану:

Wide Viewing Angle (WVA)

Wide Viewing Angle (WVA)

Wide Viewing Angle (WVA)

Wide Viewing Angle (WVA)

Wide Viewing Angle (WVA)

Розширення:

1024 x 600

1024 x 600

1280 x 800

1920 x 1080

1920 x 1080

Яркість (кд/м2):

450

350

500

300

500

Контрастність:

800:1

1000:1

800:1

800:1

1000:1

Тип підсвітки екрану:

LED

LED

LED

LED

LED

Орієнтований термін роботи екрану, год:

>30,000

>50,000

>50,000

>30,000

>30,000

Кількість кольорів:

16.7M

16.7M

16.7M

16.7M

16.7M

Загальна інформація:

Функціонал:

Dashboard
MQTT
3G/4G Dongle
Web Interface
WebView
VNC Viewer
OPC UA
Database Server
CODESYS PLC
CAN bus
IP/USB Camera
FTP File Transfer
SQL Query

Dashboard
MQTT
3G/4G Dongle
Web Interface
WebView
VNC Viewer
OPC UA
Database Server
CODESYS PLC
CAN bus
IP/USB Camera
FTP File Transfer
SQL Query

Dashboard
MQTT
3G/4G Dongle
Web Interface
WebView
VNC Viewer
OPC UA
Database Server
CODESYS PLC
CAN bus
IP/USB Camera
FTP File Transfer
SQL Query

Dashboard
MQTT
3G/4G Dongle
Web Interface
WebView
VNC Viewer
OPC UA
Database Server
CODESYS PLC
CAN bus
IP/USB Camera
FTP File Transfer
SQL Query

Dashboard
MQTT
3G/4G Dongle
Web Interface
WebView
VNC Viewer
OPC UA
Database Server
CODESYS PLC
CAN bus
IP/USB Camera
FTP File Transfer
SQL Query

Підтримуване ПЗ:

EasyBuilder Pro версії 6.07.01 або новіші
CodeSys v3.5 SP15 Patch5

EasyBuilder Pro версії 6.07.01 або новіші
CodeSys v3.5 SP15 Patch5

EasyBuilder Pro версії 6.07.01 або новіші
CodeSys v3.5 SP15 Patch5

EasyBuilder Pro версії 6.07.01 або новіші
CodeSys v3.5 SP15 Patch5

EasyBuilder Pro версії 6.10.01 або новіші
CodeSys v3.5 SP15 Patch5

Сенсор

Тип сенсора:

Резистивний, 4-провідний

Резистивний, 4-провідний

Резистивний, 4-провідний

Загартоване скло, ємнісного типу

Загартоване скло, ємнісного типу

Точність:

±2 %

±2 %

±2 %

N/A

N/A

Память

Постійна (Flash):

4 GB

4 GB

4 GB

4 GB

4 GB

Оперативна (RAM):

1 GB

1 GB

1 GB

1 GB

2 GB

Процесор

Тип процесора:

Quad-core RISC

Quad-core RISC

Quad-core RISC

Quad-core RISC

Quad-core RISC

Інтерфейси:

Слот карти пам'яті:

Не комплектується

Не комплектується

Не комплектується

Не комплектується

Не комплектується

USB хост:

USB 2.0 x 1

USB 2.0 x 1

USB 2.0 x 1

USB 2.0 x 1

USB 2.0 x 2

Ethernet:

2 шт: 10/100 Base-T x 1

1 шт: 10/100 Base-T x 1
1 шт: 10/100/1000 Base-T x 1
Wi-Fi M02 (опційно)

1 шт: 10/100 Base-T x 1
1 шт: 10/100/1000 Base-T x 1
Wi-Fi M02 (опційно)

1 шт: 10/100 Base-T x 1
1 шт: 10/100/1000 Base-T x 1

1 шт: 10/100 Base-T x 1
1 шт: 10/100/1000 Base-T x 1

COM Port:

1 шт: RS-232 2W
1 шт: RS-232 4W
2 шт: RS-485 2W
1 шт: RS-485 4W
1 шт: CAN Bus

1 шт: RS-232 2W
1 шт: RS-232 4W
2 шт: RS-485 2W
1 шт: RS-485 4W
1 шт: CAN Bus

1 шт: RS-232 2W
1 шт: RS-232 4W
2 шт: RS-485 2W
1 шт: RS-485 4W
1 шт: CAN Bus

1 шт: RS-232 2W
1 шт: RS-232 4W
2 шт: RS-485 2W
1 шт: RS-485 4W
1 шт: CAN Bus

1 шт: RS-232 2W
1 шт: RS-232 4W
2 шт: RS-485 2W
1 шт: RS-485 4W
1 шт: CAN Bus

CAN Bus:

Комплектується

Комплектується

Комплектується

Комплектується

Комплектується

Аудіовихід:

Не комплектується

Не комплектується

Mono динамік

Mono динамік

Mono динамік

HDMI:

Не комплектується

Не комплектується

Не комплектується

Не комплектується

Не комплектується

Електричні дані:

Живлення:

24±20%В (DC)

24±20%В (DC)

24±20%В (DC)

24±20%В (DC)

24±20%В (DC)

Споживання:

820 мA

1 A

700 мA

1.3 A

1.8 A

Гальванічна ізоляція:

Так, інтерфейси і живлення ізольовані

Так, інтерфейси і живлення ізольовані

Так, інтерфейси і живлення ізольовані

Так, інтерфейси і живлення ізольовані

Так, інтерфейси і живлення ізольовані

Міцність ізоляції:

500 VAC (1 хв.)

500 VAC (1 хв.)

500 VAC (1 хв.)

500 VAC (1 хв.)

500 VAC (1 хв.)

Корпус:

Матеріал:

Пластик

Пластик

Пластик

Передня рамка: пластик, задній корпус: алюміній

Алюміній

Габаритні розміри (ШхВхГ), мм:

200.3 x 146.3 x 35.0

271 x 213 x 38

266 x 196 x 40

400 x 263 x 27.6

546 x 354 x 47.5

Розмір вирізу (Ш×В), мм:

192 x 138

260 x 202

255 x 185

384 x 247

532 x 340

"Маса, кг:"

0.6

1.2

1.1

1.6

5.5

Тип монтажу:

Щитовий

Щитовий
VESA: 75 x 75 мм

Щитовий
VESA: 75 x 75 мм

Щитовий
VESA: 100 x 100 мм

Щитовий
VESA: 100 x 100 мм

Умови експлуатації:

Ступінь захист:

UL Type 4X / NEMA 4 / IP66

UL Type 4X / NEMA 4 / IP66

UL Type 4X / NEMA 4 / IP66

NEMA 4 / IP66

NEMA 4 / IP66

Температура зберігання:

-20° ~ 60°C

-20° ~ 60°C

-20° ~ 60°C

-20° ~ 60°C

-20° ~ 60°C

Робоча температура:

0° ~ 55°C

0° ~ 55°C

0° ~ 55°C

0° ~ 55°C

0° ~ 55°C

Відносна вологість:

10 % ~ 90 % (без конденсації)

10 % ~ 90 % (без конденсації)

10 % ~ 90 % (без конденсації)

10 % ~ 90 % (без конденсації)

10 % ~ 90 % (без конденсації)
