Головна Нормуючі перетворювачі Положення механізму (МЕО):

- Перетворювач положення виконавчого механізму, резистивний

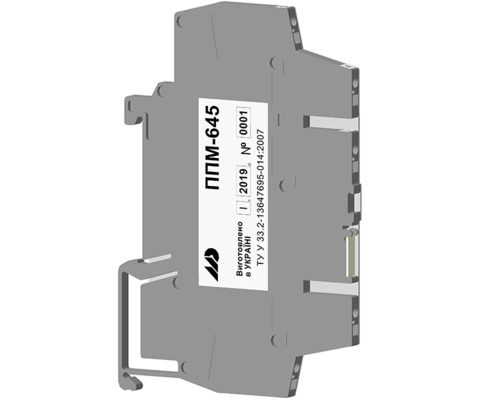

ППМ-645-2 - Перетворювач положення виконавчого механізму, резистивний

Оберіть модифікацію:

Код замовлення:

ППМ-645-2
BB
Діапазон вхідного сигналу:
CC
Тип вихідного сигналу:

Кількість:

Доступний для замовлення

📌 Призначення:
Пристрій призначений для безперервного пропорційного перетворення сигналу положення вихідного валу електричного виконавчого механізму, обладнаного трипровідним резистивним датчиком положення, у стандартні уніфіковані аналогові сигнали:

  • Струму: 4…20 мА, 0…20 мА, 0…5 мА
  • Напруги: 0…10 В

Використовується у системах автоматизації та керування для передачі даних про кутове положення робочого органу у контролери PLC, панелі HMI та SCADA-системи.

⚙️ Функціональні можливості:

  • 📏 Лінійне пропорційне перетворення зміни опору датчика у вихідний сигнал струму або напруги.
  • 📐 Діапазон вимірювання вхідного сигналу: 0…20000 Ом.
  • 🔌 Тип підключення датчика: трипровідне.
  • 🛡 Гальванічна розв’язка: відсутня.
  • 🔄 Підтримка стандартних вихідних сигналів для промислової автоматизації.
  • ⚡ Живлення від постійної напруги 24 В DC, споживаний струм не більше 35 мА.
  • 🪛 Пружинний клемник для швидкого та надійного підключення у промислових умовах.
Входи:
  • к-сть: 1
  • градус повертання валу резистивного давача
  • трипровідне підключення
Виходи:
  • к-сть: 1
  • активний
  • 0-5мА, 0(4)-20мА, 0-10В.
Живлення:
  • = 24 B, 35мA.
Продавець

2 400 ₴

з ПДВ

Оберіть модифікацію та заповніть код замовлення

ППМ-2

ППМ-645-1

ППМ-645-2

ППМ-1

Вхідні сигнали:

Кількість входів:

1

1

1

1

Тип входу:

Індуктивний тип давача
Трипровідне підключення

Резистивний давач
Двопровідне підключення

Резистивний давач
Трипровідне підключення

Резистивний тип давача
Трипровідне підключення

Діапазони можливих вхідних сигналів:

Повному ходу вхідного сигналу відповідає кут повороту профільного кулачка 0-225°(0-90°) вала давача механізму

Початкова значення: 0 Ом
Кінцева значення: від 75 до 500 Ом

Початкова значення: 0 Ом
Кінцева значення: від 500 до 20000 Ом

Повному ходу вхідного сигналу відповідає кут повороту профільного кулачка 0-225°(0-90°) вала давача механізму

Межа основної зведеної похибки вимірювання:

± 2,5 %

± 0,15 %

± 0,15 %

± 2,5 %

Період вимірювання та перетворення:

0,01 секунда

0,01 секунда

0,01 секунда

0,01 секунда

Аналогові вихідні сигнали:

Кількість виходів:

1

1

1

1

Тип виходу:

активний

активний

активний

активний

Діапазони можливих вихідних сигналів:

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R ≤ 500 Ом
від 4 мА до 20 мА / R≤500 Ом
від 0 до 10 В / R≥2000 Ом

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R ≤ 500 Ом
від 4 мА до 20 мА / R≤500 Ом
від 0 до 10 В / R≥2000 Ом

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R ≤ 500 Ом
від 4 мА до 20 мА / R≤500 Ом
від 0 до 10 В / R≥2000 Ом

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R ≤ 500 Ом
від 4 мА до 20 мА / R≤500 Ом
від 0 до 10 В / R≥2000 Ом

Дискретні вихідні сигнали:

Наявність дискретних виходів:

Ні

Ні

Ні

Ні

Кількість дискретних виходів:

не комплектується

не комплектується

не комплектується

не комплектується

Типи дискретних виходів:

не комплектується

не комплектується

не комплектується

не комплектується

Інтерфейси:

Інтерфейс обміну даними:

не комплектується

не комплектується

не комплектується

не комплектується

Протокол обміну даних:

не комплектується

не комплектується

не комплектується

не комплектується

Індикація:

Цифрова індикація:

Ні

Ні

Ні

Ні

Електричні дані:

Напруга живлення:

Постійного струму: 24 В
Змінного струму: 230 В

Постійного струму: 24 В

Постійного струму: 24 В

Постійного струму: 24 В
Змінного струму: 230 В

Споживана потужність:

Постійного струму: не більше 120 мА
Змінного струму: не більше 5 ВА

Постійного струму: не більше 35 мА

Постійного струму: не більше 35 мА

Постійного струму: не більше 90 мА
Змінного струму: не більше 5 ВА

Енергонезалежна пам'ять:

не комплектується

не комплектується

не комплектується

не комплектується

Гальванічна розв'язка:

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної розв'язки не менше 500 В.

• Відсутня

• Відсутня

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної розв'язки не менше 500 В.

Корпус:

Тип монтажу:

на DIN-рейку

на DIN-рейку

на DIN-рейку

на DIN-рейку

Розмір корпусу (ВхШхГ):

96х55х110 мм

94х7х64 мм

94х7х64 мм

96х55х110 мм

Маса, не більше:

0,4 кг

0,1 кг

0,1 кг

0,4 кг

Ступінь захисту:

IP30

IP20

IP20

IP30

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С

від -40 °С до +70 °С

від -40 °С до +70 °С
Документація

ППМ-645

UA Настанова щодо експлуатування ППМ-645, v 1.00 765.09 KB PDF
