- Блок гальванічної розв'язки, багатоканальний

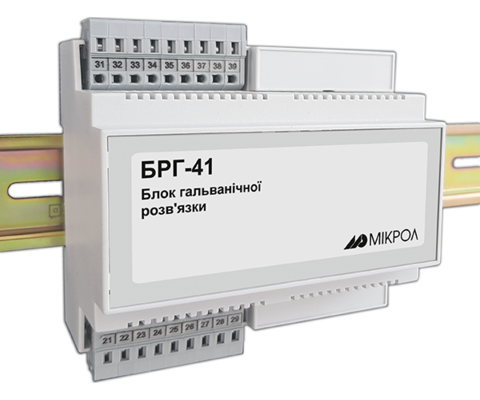

БРГ-41 - Блок гальванічної розв'язки, багатоканальний

Код замовлення:

БРГ-41
AA
Код першого вхідного сигналу:
BB
Код другого вхідного сигналу:
CC
Код третього вхідного сигналу:
DD
Код четвертого вхідного сигналу:
EE
Код першого вихідного сигналу:
FF
Код другого вихідного сигналу:
GG
Код третього вихідного сигналу:
HH
Код четвертого вихідного сигналу:

Кількість:

Доступний для замовлення

Блок гальванічної розв’язки БРГ-41 призначений для:

  • 🛡 Гальванічного захисту електричних ланцюгів, що працюють з уніфікованими аналоговими сигналами (струмовими або напруговими);
  • 🔄 Передачі та узгодження сигналів між датчиками, вторинними перетворювачами та приймальними пристроями систем керування та вимірювання;
  • Підвищення надійності та безпеки систем автоматизації та АСУ ТП, шляхом виключення впливу перехідних процесів, електромагнітних наведень та потенційних зсувів.

Прилад забезпечує чотириканальну незалежну гальванічну ізоляцію, що дозволяє одночасно передавати чотири аналогові сигнали без взаємного впливу.
Завдяки цьому БРГ-41 ефективно усуває паразитні струми, підвищує електробезпеку та точність вимірювань.

Функціональні можливості:

  • 🔒 Гальванічна ізоляція 4 каналів – повне розділення вхідних та вихідних кіл;
  • 🛡 Захист сигналів від перенапруг, наводок та промислових електромагнітних перешкод;
  • 🔄 Передача уніфікованих аналогових сигналів без спотворення форми та амплітуди;
  • Стабільна робота в умовах різниці потенціалів та промислових завад;
  • 🏭 Придатність до промислового використання в системах АСУ ТП, телемеханіки, енергетики, металургії та інших галузях.

Електричні характеристики:

  • Кількість каналів: 4 незалежних;
  • Вхід: 4 пасивні, уніфіковані (струмові 0–5 мА, 0–20 мА, 4–20 мА або напругові 0–5 В, 0–10 В);
  • Вихід: 4 активні, уніфіковані аналогові сигнали (напругові 0–5 В, 0–10 В);
  • 🛡 Гальванічна ізоляція: повний розрив електричного зв’язку між усіма входами та виходами, а також між каналами;
  • 🔋 Живлення: 24 В DC .
Вхід:
  • 4
  • пасивні
  • уніфіковані.
Вихід:
  • 4
  • активні
  • 0-10В, 0-5В.
Живлення:
  • = 24 V
  • 250мA.
Продавець

від

10 896

з ПДВ

Оберіть модифікацію та заповніть код замовлення

БРГ-41

Вхідні сигнали:

Кількість входів:

4

Тип входу:

пасивний

Діапазони можливих вхідних сигналів/опір навантаження:

від 0 мА до 5 мА / R = 200 Ом
від 0 мА до 20 мА / R ≤ 50 Ом
від 4 мА до 20 мА / R ≤ 50 Ом
від 0 до 10 В / R ≥ 20кОм

Межа основної зведеної похибки вимірювання:

± 0,2 %

Вихідні сигнали:

Кількість виходів:

4

Тип виходу:

активний

Діапазони можливих вихідних сигналів/опір навантаження:

від 0 до 10 В / R = 200 Ом
від 0 до 5 В / R ≥ 1000 Ом

Гальванічна розв'язка:

• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

Електричні дані:

Напруга живлення:

Постійного струму: 24 В

Споживана потужність:

Постійного струму: не більше 250 мА

Корпус:

Тип монтажу:

на DIN-рейку

Розмір корпусу (ВхШхГ):

110х106х58 мм

Маса, не більше:

0,2 кг

Ступінь захисту:

IP20

Документація

БРГ-41

UA Настанова щодо експлуатування БРГ-41 1.38 MB PDF
