Головна Бар'єр іскрозахисту Одноканальні, пасивні:

Бар’єр іскрозахисту

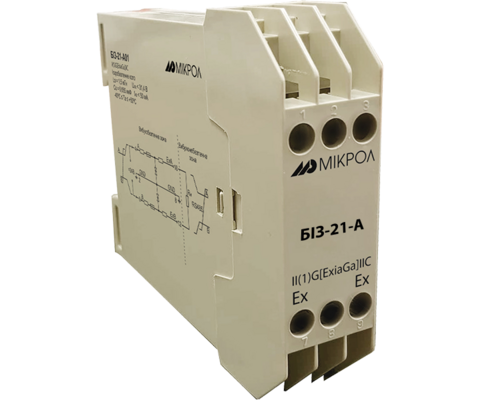

БІЗ-21-АО1 Бар’єр іскрозахисту

Оберіть модифікацію:

БІЗ-21-АО1

БІЗ-21-АО2

Код замовлення:

БІЗ-21-АО1

Кількість:

Доступний для замовлення

Блок іскробезпеки БІЗ-21 — це спеціалізований пристрій, призначений для забезпечення вибухозахищеного підключення датчиків, встановлених у вибухонебезпечних зонах, до систем управління та моніторингу, розміщених у безпечній зоні.

💡 Бар’єру БІЗ-21-АО1 – призначений для захисту сигналів:

постійного струму 0-5 мА;
постійної напруги 0-10 В;
дискретних сигналів з напругою живлення 24В та максимальним постійним струмом комутації до 10мА;
інтерфейсу RS-485.

⚙️ Основні функції:

Захист ліній сигналів (вхід/вихід) між звичайною та вибухонебезпечною зоною.
Гальванічна розв’язка.
Обмеження струму та напруги на рівні, який не може викликати іскру або нагрів, здатний спричинити займання.

Кількість каналів:

Рівень захисту:

найвищий
II(1)G[ExiaGa]IIC

Живлення:

пасивний, не потребує живлення

Продавець

4 254 ₴

з ПДВ

Усі характеристики

Тільки відмінності

БІЗ-21-АО1

БІЗ-21-АО2

Загальна інформація:

Рівень іскробезпеки електричного кола:

II(1)G[ExiaGa]IIC

Кількість кіл захисту в бар’єрі:

Тип бар'єру:

пасивний

Максимально допустиме значення напруги (Um), при якому забезпечується іскробезпека кола:

250 В

Тип приладу:

Призначений для захисту:

0..5 мА
0..10 В
RS-485
Дискретні сигнали, 24В до 10мА

0..20 мА
4..20 мА

Вихідні параметри:Максимальна вихідна напруга бар’єру (U0):
31.4 В
31.4 В
Максимальний вихідний струм бар’єру (I0):
50 мА
90 мА
Прохідний опір бар’єру:
Від 660 до 700 Ом
Від 450 до 550 Ом
Опір однієї вітки бар’єру:
Від 330 до 350 Ом
Від 330 до 350 Ом
Різниця опорів між вітками:
Не нормується
Не нормується
Максимально допустима ємність кола, що захищається (C0):
0.055 мкФ
0.055 мкФ
Максимально допустима індуктивність кола, що захищається (L0):
1.5 мГн
0.7 мГн
Струм спрацювання запобіжників:
50 мА
50 мА
Струм витоку для вхідної напруги, не більше:
= 24 В: 5 мкА
= 4 В: 1 мкА
= 0.1 В: 0.1 мкА
= 24 В: 5 мкА
= 4 В: 1 мкА
= 0.1 В: 0.1 мкА

Корпус:

Тип монтажу:

DIN-рейку

Габаритні розміри:

82х23х99 мм

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

Документація

БІЗ-21

UA Настанова щодо експлуатування БІЗ-21 v.1.00 1.97 MB PDF
