- Програмований регулятор із FBD-алгоритмами

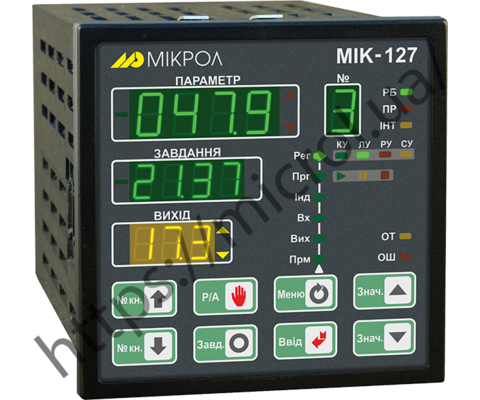

МІК-127 - Програмований регулятор із FBD-алгоритмами

Код замовлення:

МІК-127
MM
вибір моделі приладу:
PP
програма користувача:
G
тип дискретних виходів:
Gd
наявність вбудованого джерела дискретних давачів (G3):
Ga
наявність вбудованого джерела пасивних аналогових давачів (G1,G2):
U
напруга живлення:
DD
код вхідних сигналів АІU1:
EE
код вхідних сигналів АІU2:
FF
код вхідних сигналів АІU3:
HH
код вхідних сигналів АІU4:
M
код першого аналогового виходу:
N
код другого аналогового виходу:

Кількість:

Доступний для замовлення

МІК-127 — це програмований регулятор, розроблений для автоматизації технологічних процесів у промисловості. Завдяки підтримці мови FBD (Function Block Diagram) та широким можливостям налаштування, він поєднує у собі функції класичного регулятора, логічного контролера та обчислювального модуля.

💡 Основні функціональні можливості

🔄 Незалежні контури регулювання:

  • підтримка кількох контурів управління;
  • можливість локального або каскадного виконання;
  • вихідні сигнали: аналогові, дискретні або імпульсні;
  • режими задавання: ручний, програмний (у т.ч. багатопрограмний) або супервізорний.

📦 Бібліотека функціональних блоків:

  • понад 80 готових блоків безперервної та дискретної обробки сигналів;
  • блоки ПІД-регулювання з автоматичним чи ручним налаштуванням;
  • математичні, динамічні та нелінійні функції;
  • логічні та аналого-дискретні перетворення;
  • можливість використання до 98 блоків у проєкті з вільним конфігуруванням між собою.

🖥 Програмування та налаштування:

  • програмування з передньої панелі або через інтерфейс з використанням редактора FBD-програм АЛЬФА (поширюється безкоштовно);
  • графічне візуальне програмування на мові FBD згідно з IEC 61131-3;
  • зручне формування алгоритмів шляхом вибору та з’єднання блоків із бібліотеки;
  • можливість ручної установки або автопідлаштування параметрів блоків.

🛡 Логіка та безпека:

  • формування крокових програм з контрольним часом на кожному етапі;
  • перемикання та переконфігурація контурів без зупинки процесу;
  • безпечні стани виходів при відключенні живлення чи втраті зв’язку;
  • вбудовані індикатори та світлодіоди для контролю режимів, аварій та параметрів.

🌐 Комунікації та інтеграція

  • підтримка протоколу Modbus RTU по інтерфейсу RS-485;
  • сумісність з іншими моделями контролерів «МІКРОЛ» та стороннім обладнанням;
  • можливість інтеграції у SCADA-системи.
Продавець

від

0

з ПДВ

Оберіть модифікацію та заповніть код замовлення

МІК-127

Загальна інформація:

Тип регулювання:

Двопозиційний (ON/OFF)
Трипозиційний
Аналоговий ПІД регулятор
Імпульсний ПІД регулятор
ШІМ ПІД регулятор
Каскадний регулятор
ПІД регулятор співвідношення
ПІД регулятор з корекцією
Додатковою логікою (FBD програмування)

Кількість незалежних регуляторів:

4

Додаткові функції:

Сигналізатор
Перетворювач
Зворотній зв'язок

Аналогові вхідні сигнали:

Кількість аналогових входів:

2

Тип входу:

уніфіковані: пасивний
термоопір: трьохпровідне підключення

Типи вхідних давачів та сигналів:

0-5 мА , 0-20 мА , 4-20 мА
0-1 В, 0-10 В, 0-50 мВ, 0-200 мВ
ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
ТХА (K), ТХК (L), ТЖК (J), ТПП 10 (S), ТПР (B),

Межа основної зведеної похибки вимірювання:

≤ 0.2

Час опитування входу:

до 0.1

Гальванічна ізоляція:

• Вхід ізольований від інших кіл.

Перехід на інший тип давача:

Можлива користувачем, потребує калібрування

Дискретні вхідні сигнали:

Кількість дискретних входів:

2

Рівні сигналів спрацювання:

• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО 18-30 В

Споживання входу:

≤ 10 мА

Аналогові вихідні сигнали:

Кількість виходів:

2

Тип виходу:

активний

Діапазони можливих вихідних сигналів:

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм

Межа основної зведеної похибки формування вихідного сигналу:

≤ 0.2 %

Дискретні вихідні сигнали:

Кількість дискретних виходів:

4

Типи дискретних виходів:

• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А
• Оптосимістор: до 300В, 0.7А

Інтерфейси:

Інтерфейс обміну даними:

RS-485

Протокол обміну даних:

Modbus RTU

Індикація:

Тип індикації:

Семисегментна, цифрова

Точність індикації:

Чотири розряди

Електричні дані:

Напруга живлення:

Змінного струму: 230 В
Постійного струму: 24 В

Споживана потужність:

Змінного струму: не більше 6.5 ВА
Постійного струму: не більше 180 мА

Наявність вбудованого джерела живлення входів:

Так, опція, при умові замовлення
= 24 В, 25 мА

Енергонезалежна пам'ять:

Так, EEPROM

Гальванічна розв'язка:

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В

Корпус:

Тип монтажу:

Щитовий

Розмір корпусу (ВхШхГ):

96х96х135 мм

Маса, не більше:

не більше 0,35 кг

Ступінь захисту:

IP30

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С
