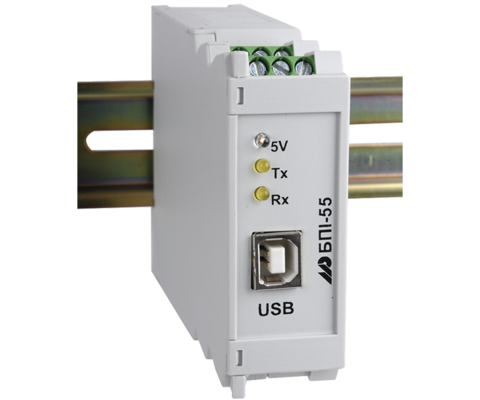

БПІ-55 - Блок перетворення інтерфейсу RS-232С

Оберіть модифікацію:

Код замовлення:

БПІ-55

Кількість:

Доступний для замовлення

Перетворювач інтерфейсів БПІ‑55 призначений для:

  • 🔄 Двостороннього електричного перетворення сигналів між інтерфейсами RS‑232C та USB;
  • Роботи в асинхронному режимі передачі даних, сумісному з більшістю промислових контролерів, реєстраторів та датчиків;
  • 🛡 Гальванічного розділення між промисловою лінією зв’язку та ПК для захисту обладнання від різниці потенціалів та перехідних процесів;
  • Організації надійного обміну даними між ПК та промисловими пристроями без необхідності апаратного COM‑порту.

При підключенні до комп’ютера створює віртуальний COM‑порт, що дозволяє застосовувати наявне програмне забезпечення (SCADA‑системи, конфігуратори, системи моніторингу) без змін і додаткової адаптації.

Основні функції:

  • 🔄 Взаємне перетворення сигналів RS‑232C ↔ USB;
  • Автоматичне визначення напряму передавання даних;
  • 🛡 Гальванічна ізоляція інтерфейсів, що захищає ПК та обладнання від імпульсних перенапруг та паразитних струмів;
  • 💻 Підтримка віртуального COM‑порту, сумісного з усіма стандартними програмами для роботи з послідовним портом;
  • 🔋 Живлення від шини USB, не потребує зовнішнього джерела живлення.

Електричні та функціональні характеристики:

  • Інтерфейси:
    • USB 2.0 (сумісний з USB 1.1/3.0);
    • RS‑232C (асинхронний режим, стандартний рівень сигналів ±12 В);
  • Режим обміну: асинхронний;
  • Гальванічна ізоляція: між USB та RS‑232C;
  • Напруга живлення: 5 В DC (від USB);
  • Швидкість обміну: до 1 Мбіт/с;
  • Віртуальний COM‑порт: автоматичне встановлення драйверів (Win 10/11).

Підтримувані операційні системи:

  • Windows: XP / Server 2003 / Vista / 7 / 8 / 8.1 / 10 / 11;
  • Linux: ядра 2.6.x / 3.x.x.
Продавець

4 962

з ПДВ

БПІ-55

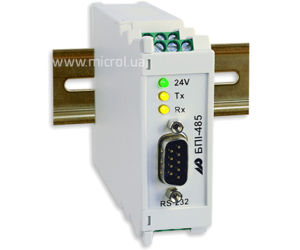

БПІ-485

Режими:

Режими роботи:

RealCOM - віртуальний СОМ порт

Перетворювач: RS-232 в RS-485

Інтерфейс А:

Тип інтерфейсу 1:

USB

RS-232C

Максимальна швидкість передавання даних:

12 Мбіт/с

від 2400 до 115200 біт/с

Максимальна довжина лінії зв'язку, м:

3

15

Максимальна кількість пристроїв, шт:

1

1

Інтерфейс В:

Тип інтерфейсу 2:

RS-232С

RS-422/RS-423
RS-485

Максимальна швидкість передавання даних:

від 2400 до 115200 біт/с

RS-422, RS-422A: 10000 кбіт/с
RS-423: 100 кбіт/с
RS-485: до 115200 біт/с

Максимальна довжина лінії зв'язку, м:

до 15м

RS-422, RS-422A : до 1200м, при швидкості 90 кбіт/с
RS-423: до 1200м, при швидкості 1 кбіт/с
RS-485: до 1200м, при швидкості 9600 біт/с

Максимальна кількість пристроїв, шт:

1

1

Тип лінії:

чотирипровідна
FullDuplex (сигнали RxD, TxD, RTS, CTS)

двопровідна
чотирипровідна

Електричні дані:

Напруга живлення:

від інтерфейсу USB

Постійного струму: 24 В
Змінного струму: 230 В

Споживана потужність:

не більше 65 мА

Постійного струму: не більше 60 мА
Змінного струму: не більше 2ВА

Гальванічна розв'язка:

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної розв'язки не менше 500 В.

Корпус:

Тип монтажу:

на DIN-рейку

на DIN-рейку

Розмір корпусу (ВхШхГ):

76х26х115 мм

76х26х115 мм

Маса, не більше:

0,13 кг

0,13 кг

Ступінь захисту:

IP30

IP30

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С

Документація

БПІ-52, 54, 55

UA Настанова щодо експлуатування БПІ-52,54,55 , v.1.08 637.14 KB PDF
Програмне забезпечення

Для Windows 7/10/11

UA Драйвер для Windows (Dekstop) 7/10/11 (x86(32bit)) 1.55 MB ZIP
UA Драйвер для Windows (Dekstop) 7/10/11 (x64(64bit)) 1.55 MB ZIP

Для Windows XP/Vista/Server

UA Драйвер для Windows (Dekstop) XP, Vista, Server 2003, Server 2008 (x86(32bit)) 1.29 MB ZIP
UA Драйвер для Windows (Dekstop) XP, Vista, Server 2003, Server 2008 (x64(64bit)) 1.29 MB ZIP

Для Windows 98/2000/ME

UA Драйвер для Windows (Dekstop) 2000(x86(32bit)) 876.77 KB ZIP
UA Драйвер для Windows (Dekstop) 98/ME (x86(32bit)) 315.9 KB ZIP

Для Linux

UA Драйвер для Linux (x86(32bit)) 33.92 KB ZIP
UA Драйвер для Linux (x64(64bit)) 33.92 KB ZIP
