Восьмиканальний терморегулятор

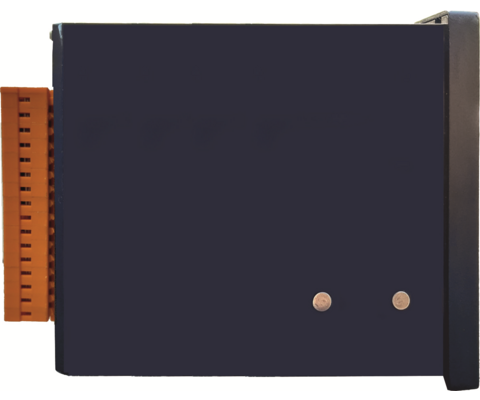

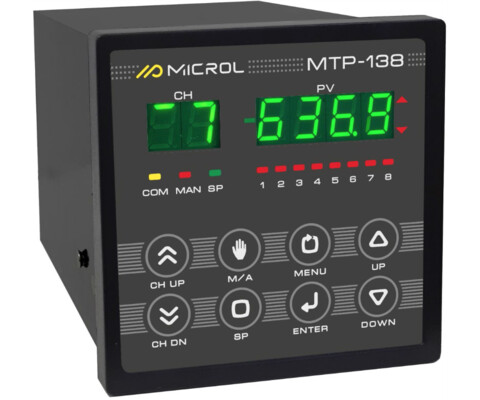

МТР-138 Восьмиканальний терморегулятор

Оберіть модифікацію:

Код замовлення:

МТР-138
AA
Діапазон восьми вхідних сигналів:
D
Тип вихідних дискретних сигналів:
E
Діапазон першого аналогового виходу:
R
Діапазон другого аналогового виходу:
S
Діапазон третього аналогового виходу:
T
Діапазон четвертого аналогового виходу:
U
Напруга живлення:

Кількість:

Доступний для замовлення

МТР-138 - промисловий восьмиканальний терморегулятор, з функцією ПІД регулювання, призначений для одночасного вимірювання, індикації, регулювання та дистанційного моніторингу до восьми технологічних параметрів: температури, тиску, вологості, витрати, рівня та інших фізичних величин у різних галузях промисловості (залежно від давача, який підключається). Забезпечує формування вихідних сигналів керування.

 ⚙️ Функціональні можливості:

📊 Вимірювання та індикація:

  • 8 незалежних універсальних входи групового типу, для вимірювання температури або інших фізичних величин (тиску, вологості, витрати, рівня тощо) за допомогою датчиків з уніфікованим вихідним сигналом струму або напруги. Зміна на інший тип давача, можлива, але потребує калібрування та зміни положення перемичок на платі входів;
  • індикація поточних значень, на цифровому дисплеї;
  • масштабування шкали кожного входу;
  • цифрова фільтрація та корекція вхідного сигналу.

📈 Режими регулювання:

  • вісім окремих, незалежних регуляторів;
  • забезпечує підтримання стабільного значення параметра за заданими уставками;
  • реалізує:
    • ПІД-регулювання: аналогове, імпульсне та ШІМ;
    • Двопозиційного (ON/OFF) та трипозиційне керування;
  • ​керування в ручному режимі, з передньої панелі приладу;
  • формування сигналів керування для виконавчих механізмів (наприклад, електроклапанів, твердотілих реле, частотників).

🚨 Сигналізація:

  • функція сигналізації про вихід вимірювального параметра за встановлені межі, з спрацюванням дискретних виходів;
  • лінійне перетворення вхідного сигналу у вихідний аналоговий сигнал уніфікованого типу.

🔄 Додаткові можливості:

  • математичні функції;
  • інтерфейси: RS-485;
  • протоколи: Modbus RTU.
Вхідні сигнали:
  • к-сть: 8
  • уніфіковані сигнали
  • напруга
  • термоперетворювачі опору
  • термопари
Дискретні вихода (опція):
  • к-сть: 8
  • транзистор ОК: до 40В, 100мА
  • замикаючі реле: до 230В, 5А.
Аналоговий вихід (опція):
  • к-сть: 4
  • уніфіковані сигнали
Інтерфейси:
  • RS-485
  • протокол Modbus RTU
Живлення:
  • ~ 160 В до ~ 260 В, 5.8 ВA
  • = 18 В до 36 В, 250 мА
Монтаж:
  • щитовий
  • 96х96х135 мм
Продавець

від

9 630

з ПДВ

Оберіть модифікацію та заповніть код замовлення

МТР-138

МТР-8

МТР-8Н

Загальна інформація:

Тип регулювання:

Двопозиційний (ON/OFF)
Трипозиційний
Аналоговий ПІД регулятор
Імпульсний ПІД регулятор
ШІМ ПІД регулятор

Двопозиційний (ON/OFF)
Трипозиційний
Аналоговий ПІД регулятор
Імпульсний ПІД регулятор
ШІМ ПІД регулятор

Двопозиційний (ON/OFF)
Трипозиційний
Аналоговий ПІД регулятор
Імпульсний ПІД регулятор
ШІМ ПІД регулятор

Кількість незалежних регуляторів:

8

8

8

Додаткові функції:

Сигналізатор
Перетворювач
Математичні функції

Сигналізатор
Перетворювач
Математичні функції
Підтримка модуля розширення

Сигналізатор
Перетворювач
Математичні функції
Підтримка модуля розширення

Аналогові вхідні сигнали:

Кількість аналогових входів:

8
груповий вхід

8
груповий вхід

8
груповий вхід

Тип входу:

уніфіковані: пасивний
термоопір: трьохпровідне підключення

уніфіковані: пасивний
термоопір: трьохпровідне підключення

уніфіковані: пасивний
термоопір: трьохпровідне підключення

Типи вхідних давачів та сигналів:

0-5 мА , 0-20 мА , 4-20 мА
0-75 мВ, 0-1 В, 0-10 В
ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt1000
ТХА (K), ТХК (L), ТЖК (J), ТПП 10 (S), ТПР (B), ТМКн (T), ТВР -1(A-1)
0-1000 Ом

0-5 мА , 0-20 мА , 4-20 мА
0-75 мВ, 0-1 В, 0-10 В
ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
ТХА (K), ТХК (L), ТЖК (J), ТПП 10 (S), ТПР (B), ТМКн (T), ТВР -1(A-1)

0-5 мА , 0-20 мА , 4-20 мА
0-75 мВ, 0-1 В, 0-10 В
ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100
ТХА (K), ТХК (L), ТЖК (J), ТПП 10 (S), ТПР (B), ТМКн (T), ТВР -1(A-1)

Межа основної зведеної похибки вимірювання:

≤ 0.2

≤ 0.2

≤ 0.2

Час опитування входу:

до 0.1

до 0.1

до 0.1

Гальванічна ізоляція:

• Групова. Входи ізольовані від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Групова. Входи ізольовані від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Групова. Входи ізольовані від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

Перехід на інший тип давача:

Можлива користувачем, потребує калібрування
Груповий вхід, один тип на всі входи

Можлива користувачем, потребує калібрування
Груповий вхід, один тип на всі входи

Можлива користувачем, потребує калібрування
Груповий вхід, один тип на всі входи

Дискретні вхідні сигнали:

Кількість дискретних входів:

Не комплектується

• Базова модель: Не комплектується
• З модулем розширення: до 16

• Базова модель: Не комплектується
• З модулем розширення: до 16

Рівні сигналів спрацювання:

Не комплектується

• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО: 18-30 В

• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО: 18-30 В

Споживання входу:

Не комплектується

≤ 10 мА

≤ 10 мА

Аналогові вихідні сигнали:

Кількість виходів:

до 4 (опція)

• Базова модель: 1
• З модулем розширення: до 4

• Базова модель: 1
• З модулем розширення: до 4

Тип виходу:

активний

активний

активний

Діапазони можливих вихідних сигналів:

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм

Межа основної зведеної похибки формування вихідного сигналу:

≤ 0.2 %

• Базова модель: ≤ 0.2 %
• З модулем розширення: ±0,4 %

• Базова модель: ≤ 0.2 %
• З модулем розширення: ±0,4 %

Дискретні вихідні сигнали:

Кількість дискретних виходів:

8

• Базова модель: 8
• З модулем розширення: до 24

• Базова модель: 8
• З модулем розширення: до 24

Типи дискретних виходів:

• NPN Транзистор: до 40В, 100мА
• Замикаюче реле: до 230В, 5А

• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А
• Твердотільне реле: до 60В, 1.0АAC/ADC
• Оптосимістор: 600В, то 50мА

• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А
• Твердотільне реле: до 60В, 1.0АAC/ADC
• Оптосимістор: 600В, то 50мА

Інтерфейси:

Інтерфейс обміну даними:

RS-485

RS-485

RS-485

Протокол обміну даних:

Modbus RTU

Modbus RTU

Modbus RTU

Індикація:

Тип індикації:

Семисегментна, цифрова

Семисегментна, цифрова

Семисегментна, цифрова

Точність індикації:

Чотири розряди

Чотири розряди

Чотири розряди

Електричні дані:

Напруга живлення:

Змінного струму: 230 В
Постійного струму: 24 В

Змінного струму: 230 В
Постійного струму: 24 В

Змінного струму: 230 В
Постійного струму: 24 В

Споживана потужність:

Змінного струму: не більше 5.8 ВА
Постійного струму: не більше 250 мА

Змінного струму: не більше 8.5 ВА
Постійного струму: не більше 250 мА

Змінного струму: не більше 8.5 ВА
Постійного струму: не більше 250 мА

Наявність вбудованого джерела живлення входів:

Не комплектується

Не комплектується

Не комплектується

Енергонезалежна пам'ять:

Так, EEPROM

Так, EEPROM

Так, EEPROM

Гальванічна розв'язка:

• Всі вузли приладу ізольовані один від одного. Групова ізоляція входів.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В

• Всі вузли приладу ізольовані один від одного. Групова ізоляція входів.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В

• Всі вузли приладу ізольовані один від одного. Групова ізоляція входів.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В

Корпус:

Тип монтажу:

Щитовий

Щитовий

DIN-рейку

Розмір корпусу (ВхШхГ):

96х96х135 мм

96х96х135 мм

110х160х58 мм

Маса, не більше:

не більше 1,0 кг

не більше 1,0 кг

не більше 0,5 кг

Ступінь захисту:

IP30

IP30

IP30

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С

від -40 °С до +70 °С
