Індикатор - вимірювач технологічних параметрів, з барграфом

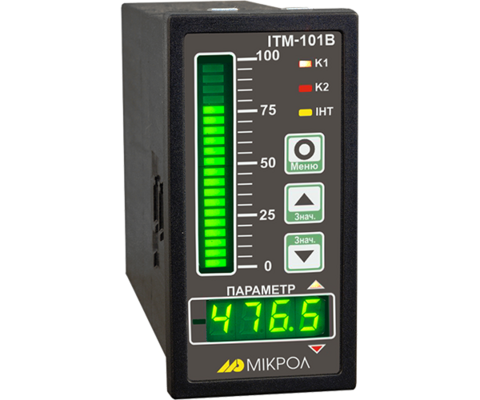

ІТМ-101В Індикатор - вимірювач технологічних параметрів, з барграфом

Оберіть модифікацію:

Код замовлення:

ІТМ-101В
AA
Тип вхідного сигналу:
BB
Тип вихідного сигналу:
G
Живлення пасивних давачів 0(4)-20mA:

Кількість:

Доступний для замовлення

ІТМ-101В - промисловий одноканальний індикатор - вимірювач, призначений для вимірювання температури, тиску, вологості, витрати, рівня та інших фізичних величин у різних галузях промисловості (залежно від давача, який підключається).

Функціональні можливості:

  • вимірювання температури або інших фізичних величин (тиску, вологості, витрати, рівня тощо) за допомогою датчиків з уніфікованим вихідним сигналом струму або напруги;
  • цифрова фільтрація та корекція вхідного сигналу;
  • масштабування шкали кожного входу;
  • функція сигналізації про вихід вимірювального параметра за встановлені межі, з спрацюванням дискретних виходів;
  • лінійне перетворення вхідного сигналу у вихідний аналоговий сигнал уніфікованого типу;
  • індикація виміряного значення, на 4-х розрядному, 7-и сегментному дисплеї та лінійному індикаторі (барграфі) вертикального типу;
  • можливість включення до системи диспетчеризації та передачі даних на верхній рівень за інтерфейсом RS-485.
Вхідний сигнал:
  • к-сть: 1
  • уніфіковані сигнали
  • напруга
  • термоперетворювачі опору
  • термопари
Аналоговий вихід (опція):
  • к-сть: 1
  • уніфіковані сигнали
Дискретний вихід (опція):
  • к-сть: 1
  • транзистор ОК: до 40В, 100мА
  • перемикне реле: до 230В, 8А.
Інтерфейс:
  • RS-485
  • протокол Modbus RTU
Монтаж:
  • щитовий
  • 96х48х106 мм
Живлення:
  • ~ 100 В до ~ 230 В, 4 ВA
