- Блок ручного керування, аналоговий

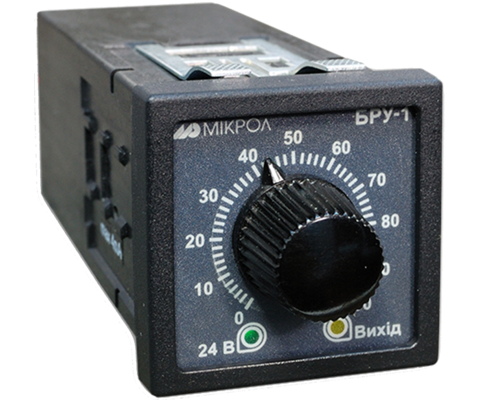

БРУ-1 - Блок ручного керування, аналоговий

Оберіть модифікацію:

Код замовлення:

БРУ-1
BB
Код вихідного сигналу:

Кількість:

Доступний для замовлення

📌 Призначення
БРУ-1 призначений для ручного формування уніфікованого аналогового сигналу з можливістю вибору типу вихідного сигналу залежно від модифікації. Пристрій застосовується для керування аналоговими виконавчими механізмами, регуляторами, перетворювачами або іншими пристроями автоматизації у ручному режимі, коли необхідно обійти автоматичну систему керування.

🔄 Режим роботи

✋ Ручний режим (MANUAL)

  • Користувач із лицьової панелі задає необхідний рівень вихідного сигналу.
  • Застосування:
    • налаштування та перевірка виконавчих механізмів;
    • калібрування каналів керування;
    • аварійне або тестове керування технологічним процесом.

📊 Технічні характеристики

  • 📡 Вихідний сигнал (залежно від модифікації):
    • 0…5 мА;
    • 0(4)…20 мА;
    • 0…10 В.
  • 🔋 Живлення: постійна напруга 24 В DC.
  • 🛡 Гальванічна розв’язка: між колами живлення та виходу для зниження впливу перешкод і підвищення безпеки.
  • 🏗 Монтаж: панельний (у щит).
  • 📐 Діапазон регулювання: 100 % шкали обраного сигналу.
  • 🌡 Робоча температура: –40…+70 °C.
  • 💎 Точність формування сигналу: до ±0,1 % від діапазону.

🌟 Особливості

  • 🎛 Можливість вибору типу вихідного сигналу під вимоги об’єкта;
  • ⚡ Пряма сумісність з більшістю промислового обладнання;
  • 🛡 Захист від впливу перешкод та різниці потенціалів;
  • 🏭 Робота у важких промислових умовах;
  • 🔧 Просте підключення та налаштування.
Вихід:
  • к-сть: 1
  • активний
  • 0-5мА, 0(4)-20мА, 0-10В.
Живлення:
  • = 24 B, 75мA.
Монтаж:
  • щитовий
  • 48х48х143 мм.
Продавець

4 680

з ПДВ

БРУ-1

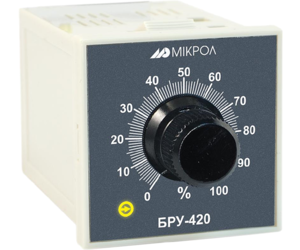

БРУ-420

Аналогові вихідні сигнали:

Кількість аналогових виходів:

1

1

Діапазони можливих вихідних сигналів/опір навантаження:

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R≤500 Ом
від 4 мА до 20 мА / R≤500 Ом
від 0 до 10 В / R≥2000 Ом

від 4 мА до 20 мА / R≤500 Ом

Межа основної зведеної похибки формування вихідного сигналу:

±2,0%

±2,0%

Корпус:

Розмір корпусу (ВхШхГ):

48х48х143 мм

48х48х140 мм

Ступінь захисту:

IP30

IP30

Електричні дані:

Напруга живлення:

Постійного струму: 24 В

Постійного струму: 24 В
Токова петля

Споживана потужність:

Постійного струму: не більше 75 мА

Постійного струму: не більше 25 мА

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С

Документація

БРУ-1

UA Настанова щодо експлуатування БРУ-1 , v.1.03 703.51 KB PDF
